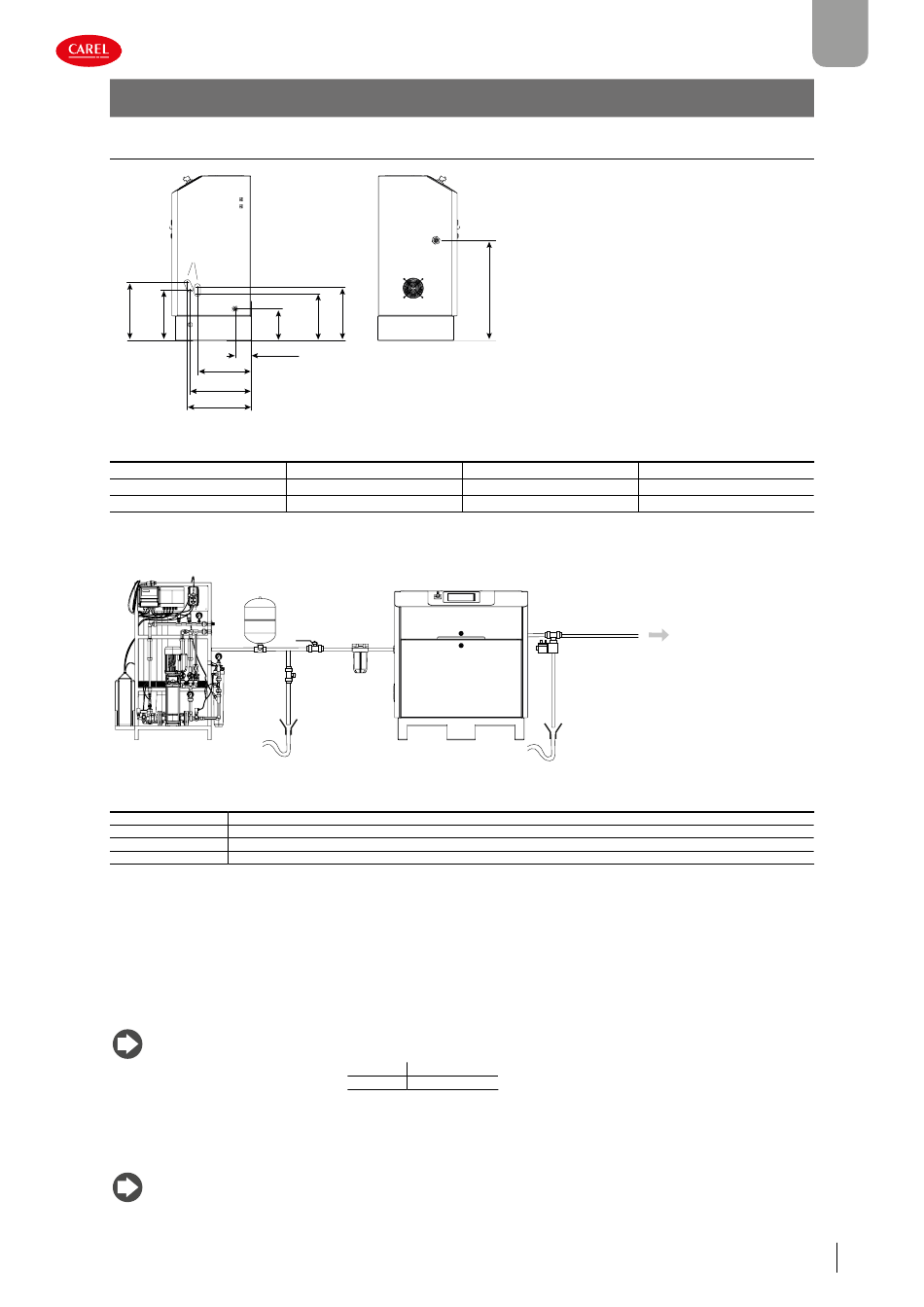

6.1
Branchements hydrauliques
A
B
13
11.6
5.8
13.8
14.4
Fig. 6.a
Modèle
250
600
1K3
Expansion vessel
Vase d'expansion
Fig. 6.b
Réf.
Description
WTS
Système de traitement de l'eau
Filter
Filtre
Expansion vessel
Vase d'expansion
High pressure line
Ligne haute pression
1. Installer un filtre mécanique de 10 μm sur la ligne de l'eau d'alimentation pour stopper les impuretés solides ;
2. Installer une vanne de coupure de la ligne d'alimentation en amont de la station de pompage, afin de pouvoir effectuer les
interventions d'entretien ;
3. Installer un vase d'expansion en amont de la station de pompage de manière à atténuer les sauts de pression qui peuvent
se produire sur la ligne d'alimentation en eau.
4. En cas d'arrêt prolongé de la mise en service, installer une vanne manuelle de vidange de la ligne d'eau déminéralisée, entre
le WTS et la station de pompage ;
5. Connecter la ligne d'alimentation à la station de pompage ;
Remarque : le diamètre interne du tuyau d'alimentation ne doit pas être inférieur à :
6. Raccorder la vidange de l'eau. Utiliser un tuyau résistant à l'eau déminéralisée. Le tuyau de vidange doit être à une hauteur
inférieure par rapport à la vidange de la station de pompage pour garantir l'évacuation de l'eau naturellement ;
7. Poser un entonnoir pour garantir l'interruption de continuité dans le tuyau de vidange et un siphon pour éviter le reflux des
mauvaises odeurs ;
Rem.: l'entonnoir et le siphon doivent être installés à une hauteur telle que l'évacuation de l'eau s'effectue naturellement.
8. Connecter la ligne haute pression à la sortie de la station de pompage.
humiFog Multizone Touch Oil-free +0300126ML rel. 1.0 - 28.09.2023
6. INSTALLATION
C
12
10.7
7.2
3.7
Entrée d'eau (C)
3/4"G - F
3/4"G - F
3/4"G - F
Filtre
Filter
≤ 10 µm
0,4 in
UA250-600
0,6 in
UA 1K3
22.5
Sortie d'eau (A)
1/2"G - F
1/2"G - F
1/2"G - F
High pressure line
Ligne haute pression
Vidange (B)
1/4"G - F
1/4"G - F
1/4"G - F
Tab. 6.a
Tab. 6.b
Installation
FRE
23
