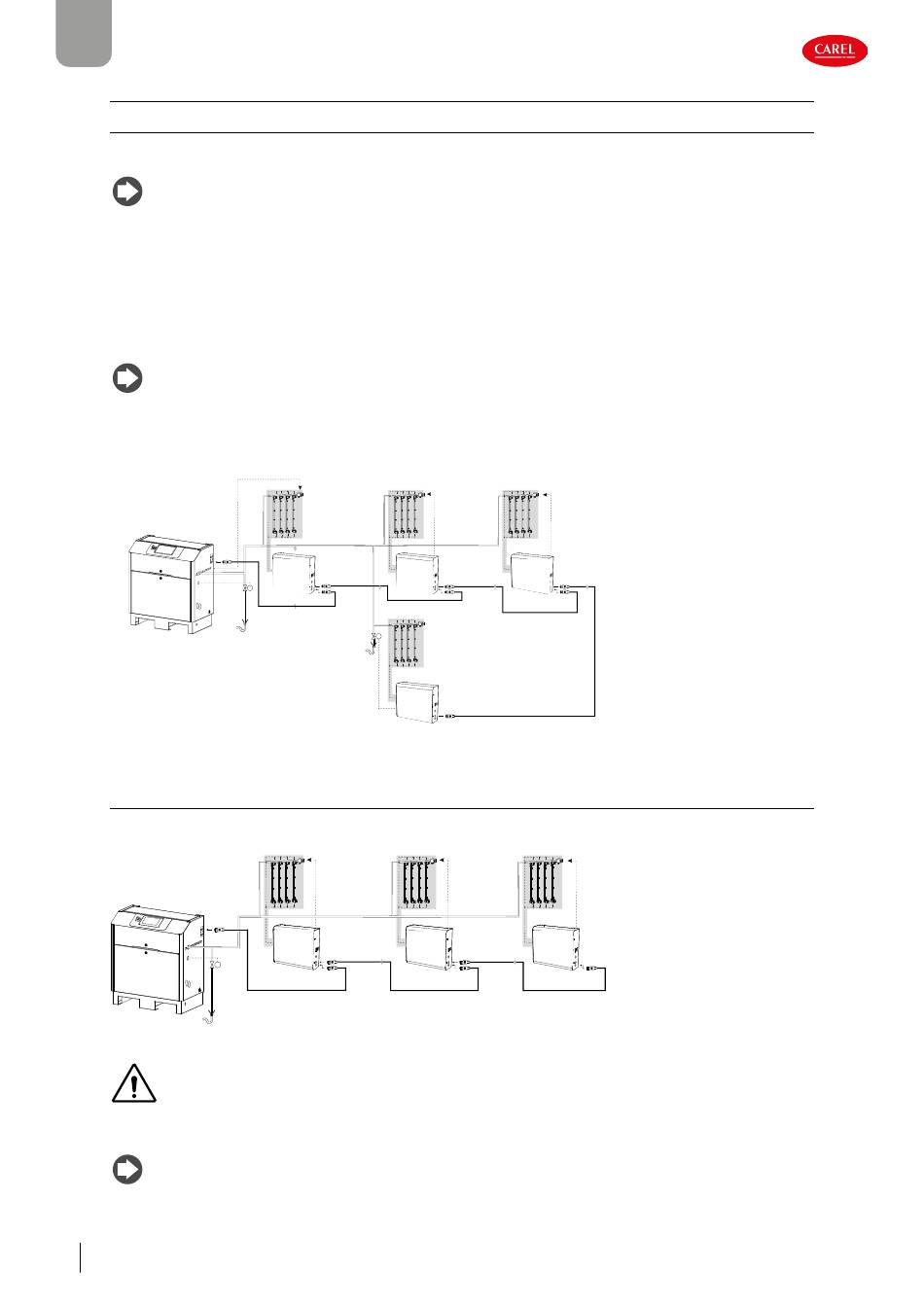

5.2
Système de distribution
5.2.1 Gestion vanne de vidange (NOL)
La station de pompage gère et contrôle la vanne de vidange de la ligne (NOL, normalement ouverte). Le tableau de zone peut
également gérer une vanne de vidange de la ligne reliée à lui.
Remarque: la vanne de vidange de la ligne doit être connectée au point le plus bas du réseau hydraulique et raccordée
au tableau électrique (station de pompage ou tableau de zone) plus proche, de manière à ce que l'ouverture entraîne la vidange
complète de toute l'installation.
Cas 1: station de pompage installée en bas par rapport aux collecteurs de distribution,
raccorder la vanne de vidange près de la station de pompage qui en commande l'ouverture.
Cas 2: station de pompage installée en haut par rapport aux collecteurs de distribution installés à des
hauteurs différentes.
La vanne de vidange doit être raccordée près du collecteur de distribution positionné au niveau le plus bas.
Remarque: la commande de la vanne de vidange de la zone 12 est la sortie J12 NO3 du contrôle du tableau électrique
de zone. Voir le manuel correspondant.
Cas 3: collecteurs de distribution positionnés en haut et en bas par rapport à la station de pompage,
connecter plusieurs vannes de vidange au niveau des points les plus bas du réseau hydraulique.
NOL
Fig. 5.c
5.3
Schémas fonctionnels - conduite
La commande des électrovannes provient du tableau électrique de la zone 1, situé près du rack de distribution de la zone 1.
NOL
Fig. 5.d
ATTENTION : La longueur maximale admissible de la conduite hydraulique reliant la station de pompage au rack le
plus éloigné doit être limitée à 100 m à plat et à 20 m à la verticale afin de limiter les chutes de pression et de maintenir les
performances nominales du système.
Remarque : pour l'installation hydraulique, suivre les recommandations suivantes:
• limiter la longueur de la ligne de remplissage/vidange de chaque circuit de distribution au minimum ;
• prévoir un minimum de pente lors de l'installation des tuyaux, pour favoriser l'opération de vidange.
20
Notes d'installation
Zone 1
Zona 1
Zona 2
Zone 2
NOV
NOV
Tableau
Tableau
Quadro
Quadro
de zone
de zone
di zona
di zona
1
1
2
2
Zona 12
NOL
Tableau
Quadro
de zone
di zona
12
12
Z
ona 1
Z
ona 1
Zona 2
Zona 1
Zone 1
Zone 2
NOV
Tableau
Tableau
Quadro
Quadr o o
Quadr
Quadr
Quadr o o
Quadro
de zone
de zone
elettrico
elettrico
1
2
di zona
di z
di zona 1
ona 1 1
di zona
di z
ona 2 2
di zona 2
Zona 11
Zone 11
NOV
Tableau
...
Quadro
de zone
di zona
11
11
Zona 12
Zona 12
Zone 12
NOV
NOV
Tableau
...
Quadr o o
Quadr
Quadro
de zone
elettrico
di zona 12
12
humiFog Multizone Touch Oil-free +0300126ML rel. 1.0 - 28.09.2023
