6.3
Branchements électriques
Avant de réaliser les branchements, s'assurer que la machine est débranchée du réseau électrique : placer l'interrupteur élec-
trique principal de l'installation et celui de la station de pompage sur éteint (OFF).
Installer les presse-étoupes des côtés gauche et droit du tableau électrique pour faire passer les câbles électriques.

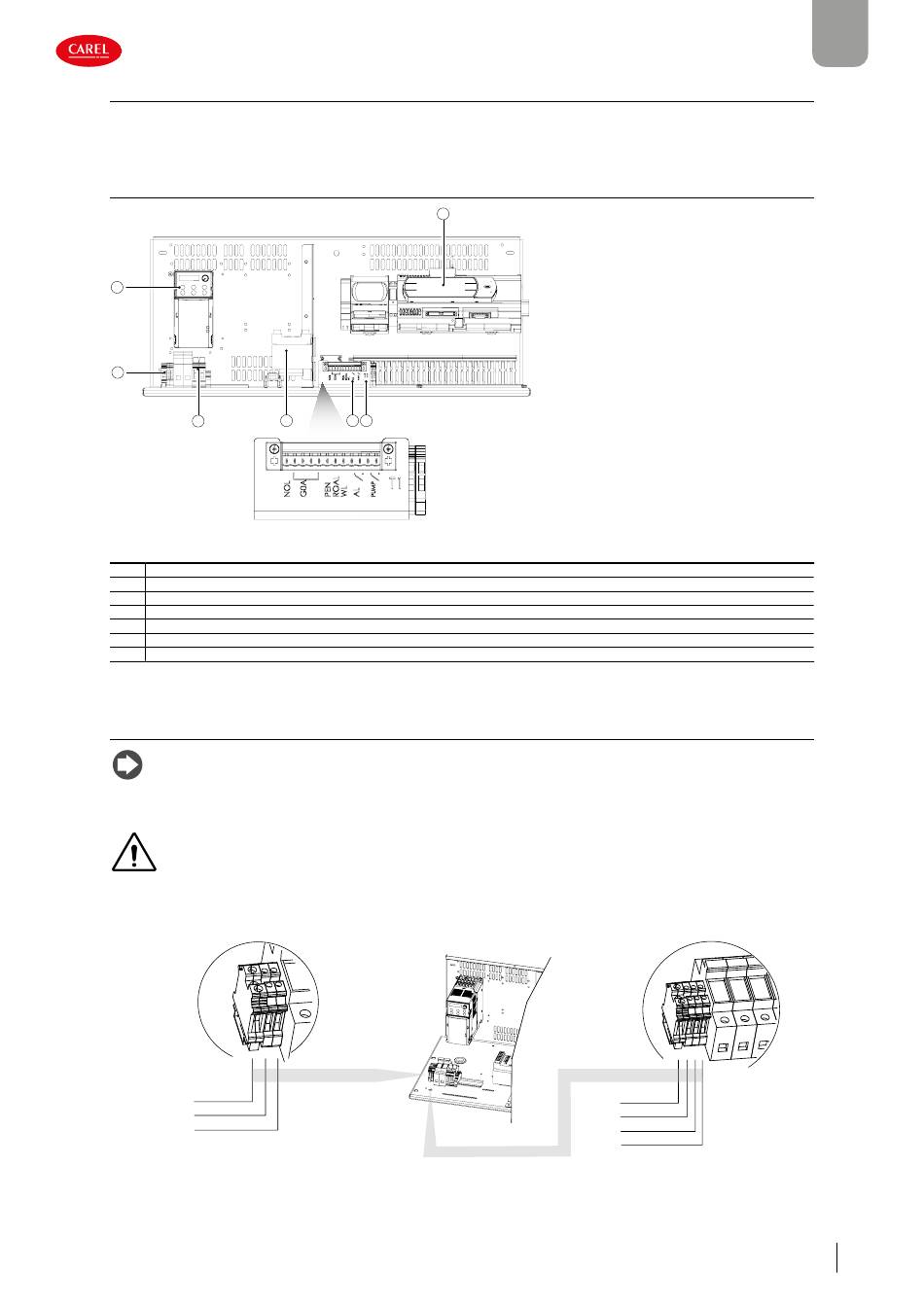

6.3.1 Tableau électrique
1
2
3
Fig. 6.c
Réf.
Description
1
Inverseur
2
Bornes d'alimentation
3
Fusibles F1...F8 (F8 uniquement pour modèle triphasé)
4
Transformateur A (voir le schéma électrique)
5
Connecteurs T1
6
Fusibles F10
7
Régulateur électronique
6.3.2 Alimentation électrique
Remarque : section recommandée pour les câbles électriques : 0,004 in² (AWG 13).
Vérifier que la tension d'alimentation de l'appareil correspond à la valeur indiquée dans les données de la plaque.
Le branchement doit être effectué conformément aux normes en vigueur à l'échelle nationale et locale.
AVERTISSEMENT
• Les câbles doivent être conformes aux normes locales en vigueur.
• Installer un interrupteur de coupure omnipolaire sur la ligne d'alimentation en amont de la station de pompage.
• Prévoir un système de mise à la terre de type TT, de protection vers la terre contre la surtension >= à 30 mA.
alimentation
Alimentazione
monophasée
monofase
PE
L
N
Fig. 6.d
humiFog Multizone Touch Oil-free +0300126ML rel. 1.0 - 28.09.2023
7
4
5
6
Tab. 6.d
Alimentazione
alimentation
trifase
triphasée
PE
L1
L2
L3
Installation
FRE
25
