Interfaces électriques
SITRANS FC

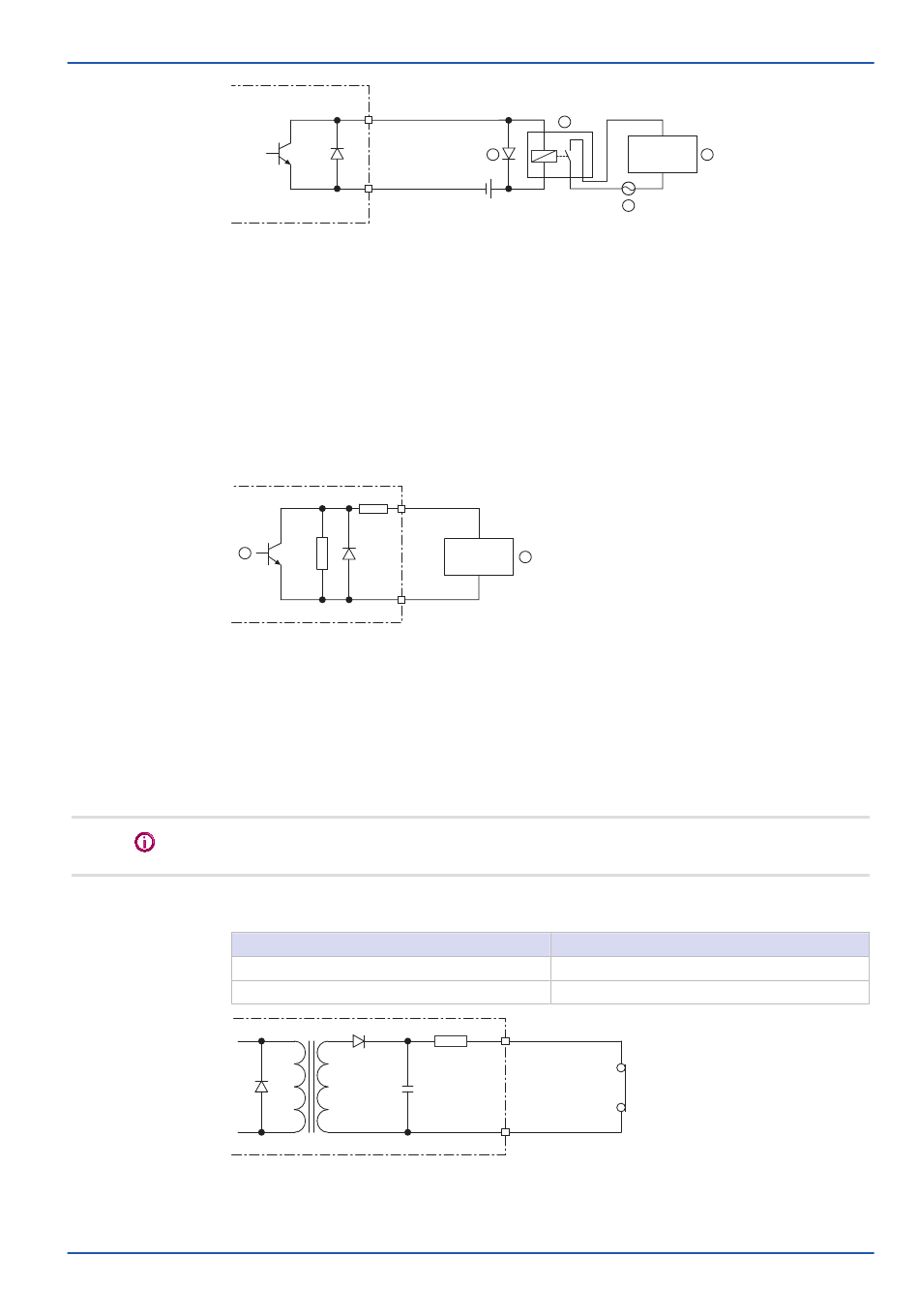

Fig. 57: Raccordement de la sortie d'état passive P/Sout ou Sout pour la commutation d'une
électrovanne
①
②
③
④
Il faut intercaler un relais si vous voulez commuter une tension alternative.
Impulsion passive Signaux de sortie selon EN 60947-5-6 (anciennement NAMUR, feuille de travail NA001) :
ou sortie d'état P/
Sout (NAMUR)
SITRANS FC
1
Fig. 58: Raccordement en série de la sortie d'impulsions ou d'état passive avec amplificateur de
commutation
①
②
11.1.2.2 Entrées numériques
Entrée d'état Sin
Ne pas raccorder de source de signaux avec une tension électrique.
L'entrée d'état est prévue pour l'utilisation de contacts sans potentiel avec la description
de performance suivante :
État de commutation
Fermé
Ouvert
SITRANS FC
Fig. 59: Raccordement de l'entrée d'état
P/Sout+ ou Sout+
P/Sout- ou Sout-
Relais
Électrovanne
Alimentation électrique de l'électrovanne
Diode de protection
1kΩ
P/Sout+
10kΩ
P/Sout-
Sortie d'impulsion ou d'état passive
Amplificateur de commutation
1
4
3
2
Résistance
< 200 Ω
> 100 kΩ
Sin+
Sin-
A5E52748381-AA, 2023/09
FC6x0
Transmetteur
2
99 / 204
