Montage Gouvernail - Hobie Cat 18 Pacific Manuel De Montage

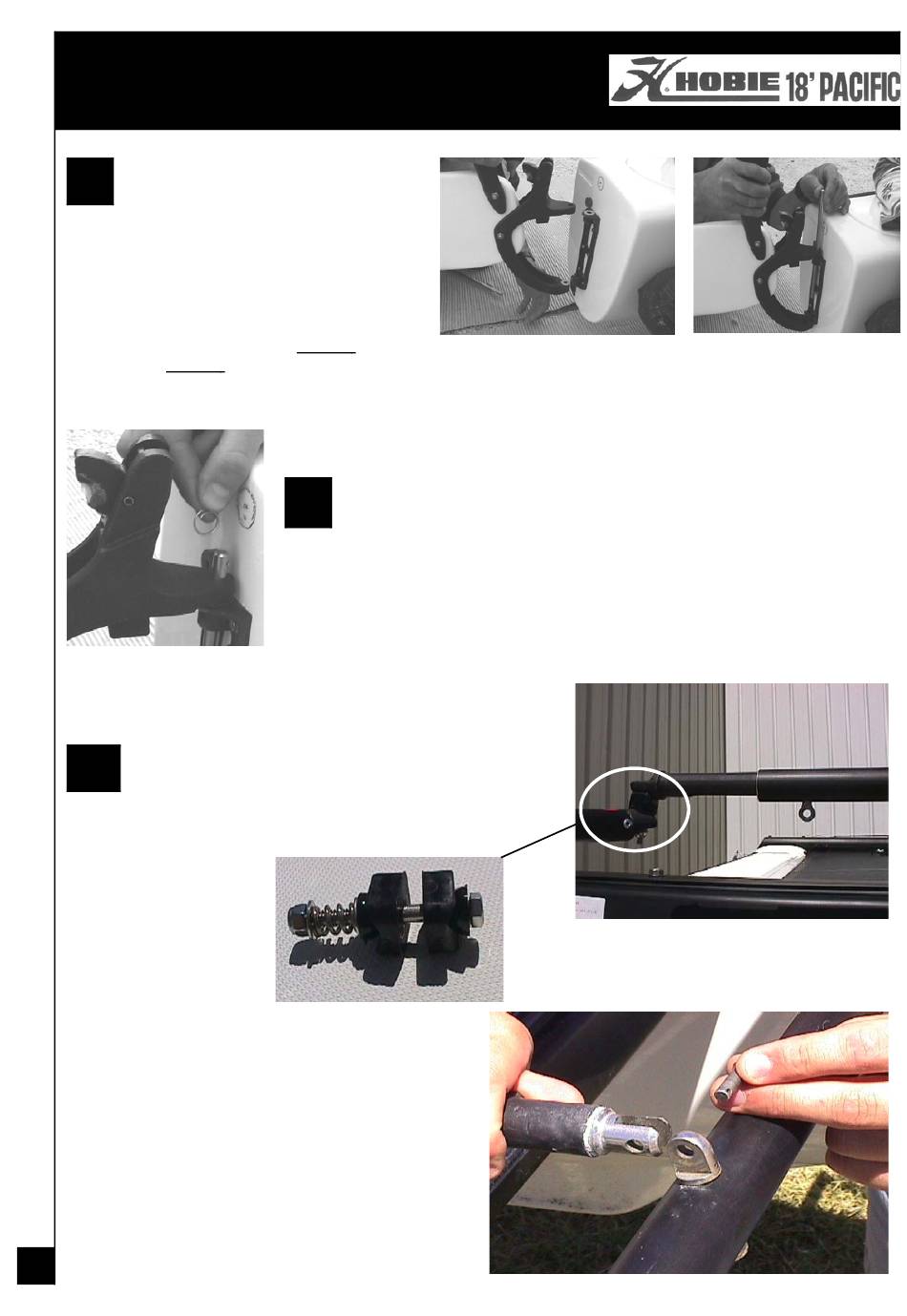

Montage du Gouvernail
1
REPÉRER le gouvernail droit et le gauche
(étiquette verte = droit; étiquette rouge =
gauche)
Sur le gouvernail gauche, positionner les ron-
delles comme indiqué sur la photo, puis aligner le
casting inférieur du gouvernail sur le tableau ar-
rière. Ajuster les 2 anneaux brisés.
Bien Vérifier que le gouvernail gauche est fixé
sur la coque gauche.
3
Fixer ensuite le stick au centre du bras en uti-
lisant l'axe percé et l'anneau fournis.
9
2
Procéder de même avec le gouvernail droit.
Repérer la partie gauche de la barre d'accouplement. Fixez la sur le bras
de gouvernail à l'extrémité avant en utilisant le kit. L'installer comme sur la
photo. Procéder de même du côté droit.
