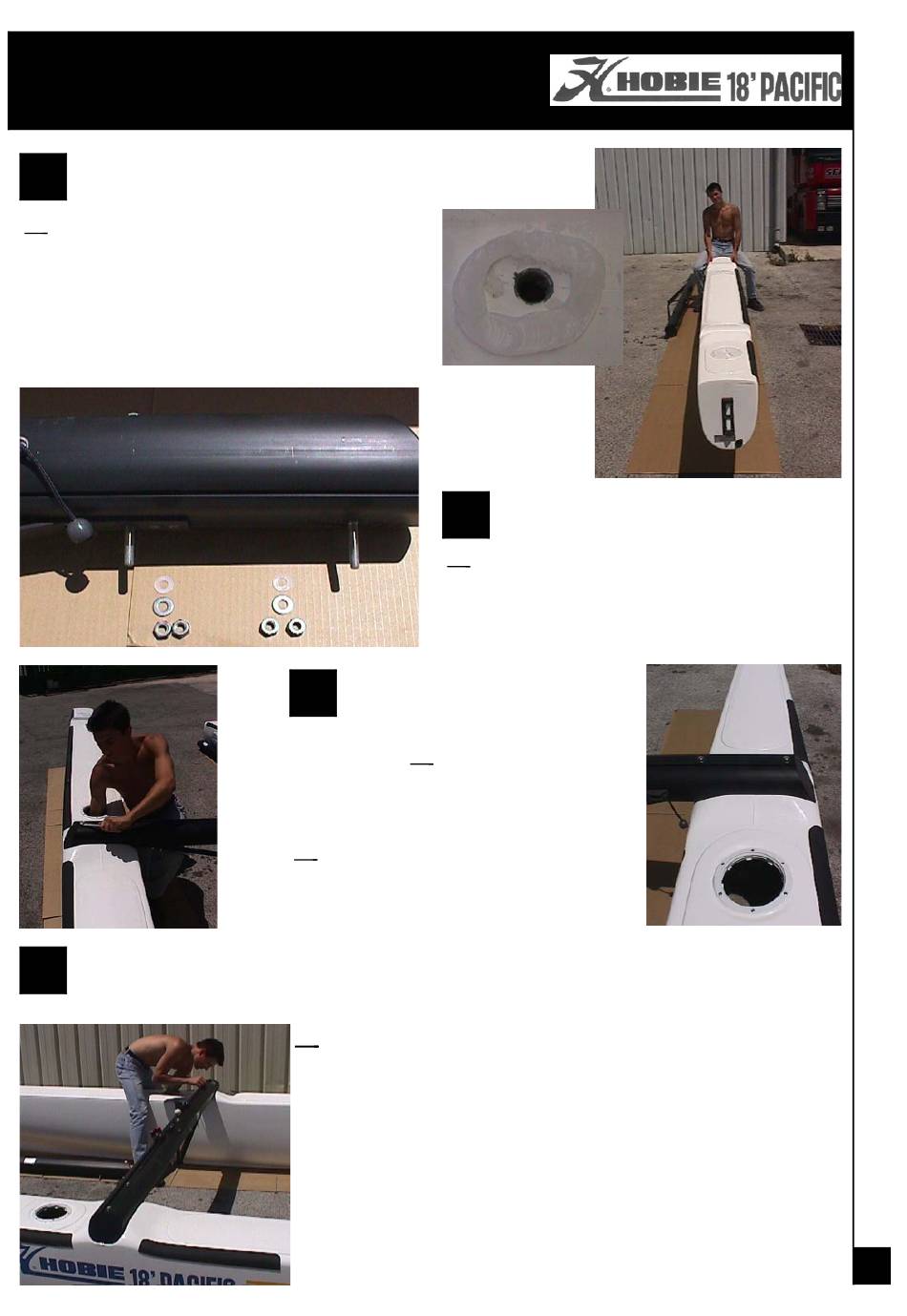

Montage des coques

1
Positionner les coque parallèlement côtés in-
térieurs face au sol.
NB : IIl est conseillé de protéger les coques à l'aide
de supports pour éviter tout dommage.
Redresser la coque droite. Une personne se tient à
cheval sur la coque pour la maintenir. L'autre per-
sonne pose le gel silicone (pour l'étanchéité) autour
des trous des vis.
4
Soulever la coque gauche et procéder de la même manière. Faire la même chose pour la traverse ar-
rière. Une fois les traverses montées, fixer les 8 boulons et les écrous, en serrant à fond, et enfin, fixer
les contre-écrous.
2
NB : Bien s'assurer que le rail de trampolin soit dirigé
vers l'arrière du catamaran. Il est conseillé de mettre
un peu de graisse sur chaque écrou.
Positionner la traverse avant
3
sur son logement et insérer les
deux vis. Passer la main à l'in-
térieur de la trappe de visite pour fixer
les rondelles et un écrou sur chaque
vis (voir photo). Serrer (pas trop fort)
à l'aide de la clé No. 17. Ne pas ser-
rer complètement les vis.
NB : Respecter impérativement l'ordre
de mise en place des rondelles
telles qu'elles sont livrées.
NB : vérifier le serrage des vis après le premier passage à l'eau et à in-
tervalles réguliers
Prendre la traverse avant et enlever les 2 ron-
delles, une en inox et une en nylon.
