Hobie Cat® Europe
Manuel de Montage - Hobie 16

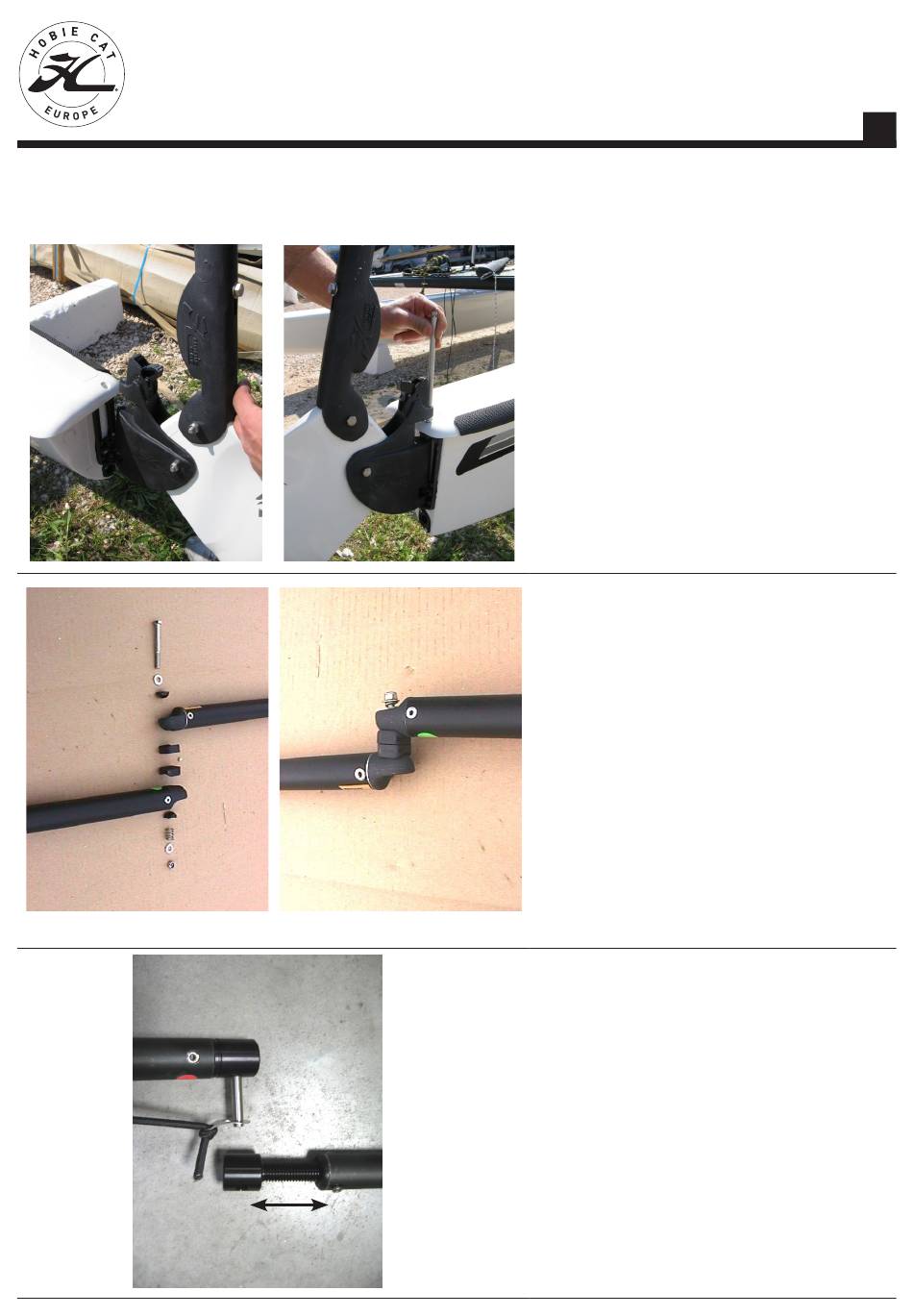

MONTAGE DU GOUVERNAIL
2
Bras de gouvernail
www.hobie-cat.net
1
Barre d'accouplement
1. Tête de gouvernail
Repérer le gouvernail droit (point vert) et
le gauche (point rouge). En aucun cas les
pièces marquées ne doivent être inversées.
Glisser l'aiguillot à travers le fémelot et la
tête de gouvernail jusqu'à ce qu'il dépasse.
Insérer la goupille dans le trou de l'aiguillot
de manière à empêcher celui-ci de retomber.
Répéter cette étape pour l'autre gouvernail.
ATTENTION : La came de safran doit tou-
jours avoir le nez en l'air
2. Barre d'accouplement standard
Relier la barre d'accouplement (1) au bras
de gouvernail (2)
ATTENTION : respecter le sens !
Pour ce faire : insérer la vis à travers la
demi-bille, barre, rondelle néoprène, etc...
comme indiqué sur la photo. Répéter l'opé-
ration de l'autre côté.
Barre d'accouplement (Race)
3.
16
