Istruzioni di montaggio solo per personale specializzato

4.6. Collegamento elettrico

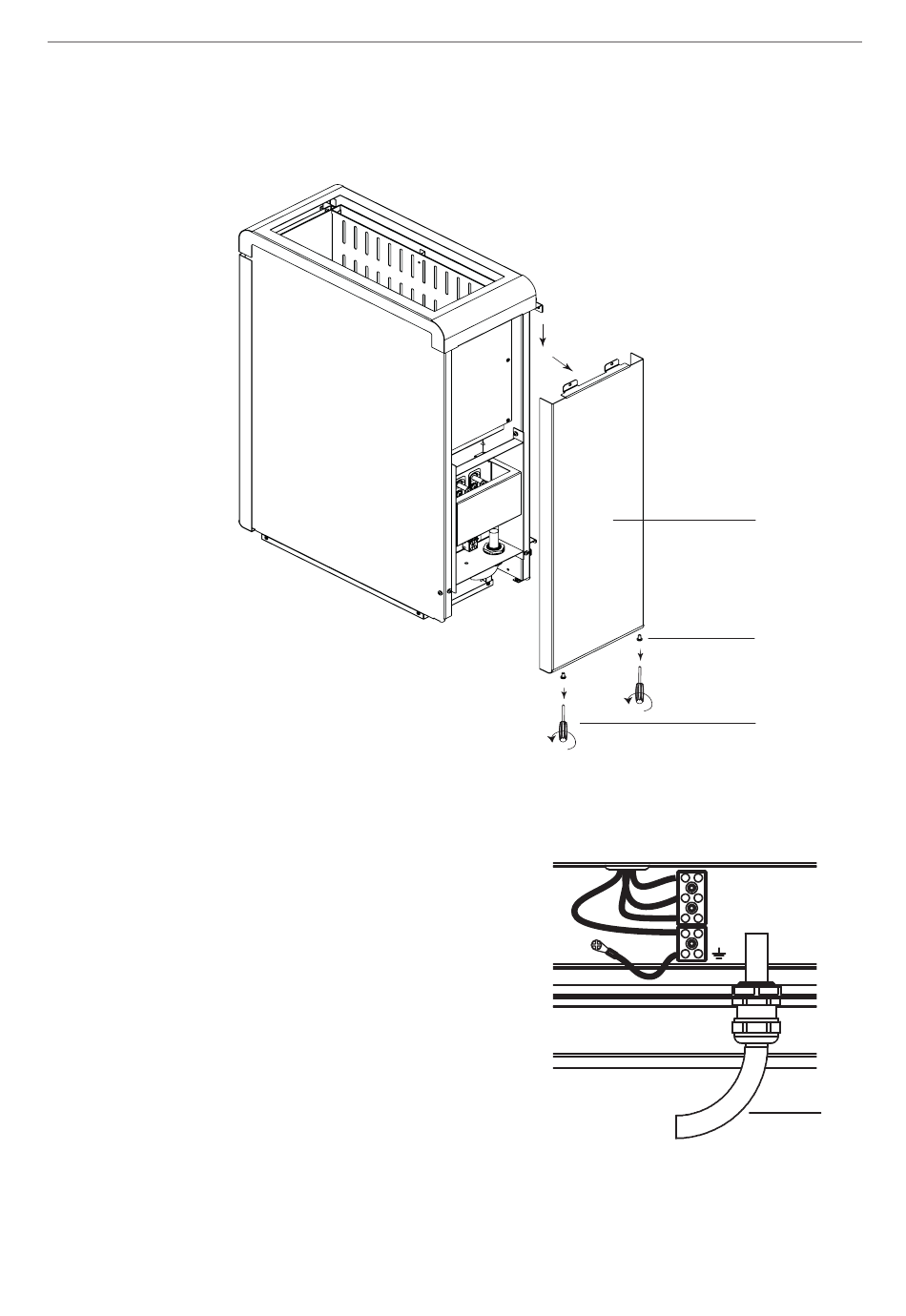

1. Allentare le viti 2 e 3 con un cacciavite.
2. Rimuovere la lamiera di copertura 1.
Collegamento Concept R mini 3,5 kW, 4,5 kW, 6,0 kW e 7,5 kW
(CP-RM-35 / CP-RM-45 / CR-RM-60 / CP-RM-75)
1. Inserire il cavo di collegamento attraverso
l'apertura di passaggio 4.
2. Collegare i fili del cavo di collegamento ai
morsetti U – V – W – N – PE della stufa
per sauna e ai morsetti corrispondenti del
comando della sauna. Per quest'operazione
seguire il manuale di montaggio del comando
della sauna.
3. Fissare di nuovo la lamiera di copertura 1
sulla stufa della sauna.
WORLD OF WELLNESS
P. 16/24
1
2
3
U
V
W
N
PE
4
