ConnECtEURS, CONTRôLES ET INDICATEURS :
15
GAIN
Réglage de la sensibilité d'entrée, donc du gain d'amplification. En position médiane de ce sélecteur, les 3
amplificateurs de la gamme offrent un gain d'amplification de 26 dB. Vous trouverez les autres valeurs dans
les caractéristiques techniques.
16

SORTIES CH-A / CH-B (CONNECTEURS COMPATIBLES SPEAKON)

Permettent le branchement d'une ou plusieurs enceintes par canal, tant que l'impédance résultante ne
descend pas en dessous de 4 Ohms.
17 SORTIES CH-A / CH-B (BORNIERS À VIS)
Permettent le branchement d'une ou plusieurs enceintes par canal, tant que l'impédance résultante ne
descend pas en dessous de 4 Ohms. Reliez le conducteur positif (+) du câble haut-parleur au bornier rouge
(repéré +) et le conducteur négatif (-) du câble haut-parleur au bornier noir (repéré -) du canal de votre choix.
En mode Bridge, il faut brancher le conducteur positif (+) du câble haut-parleur sur le bornier rouge du
canal A et le conducteur négatif (-) sur le bornier rouge du canal B.
IMPORTANT : En mode Bridge, l'impédance résultante des enceintes connectées ne doit pas descendre en
dessous de 8 Ohms.
18

EMBASE SECTEUR IEC

CONSEIL IMPORTANT : Vérifiez AVANT de mettre l'amplificateur sous tension que le sélecteur (19) de tension
(115V~ ou 230V~) se trouve bien sur la valeur correspondant à la valeur de tension disponible. La valeur réglée
sur l'amplificateur doit toujours correspondre à celle de la tension secteur disponible.

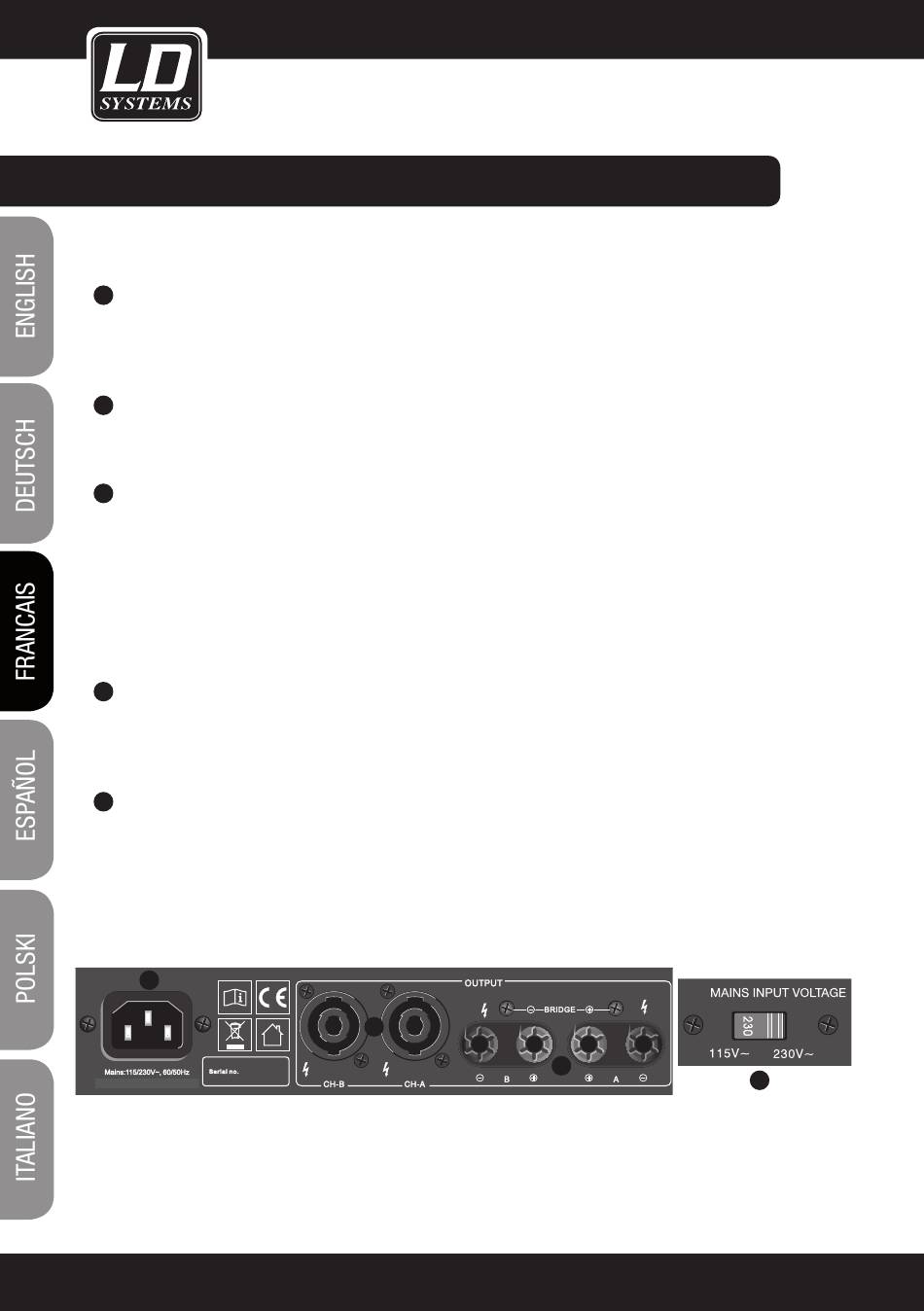

X S 2 00
19 MAINS INPUT VOLTAGE 115V~ / 230V~
Sélecteur de réglage de tension secteur La valeur réglée sur l'amplificateur doit toujours correspondre à
celle de la tension secteur.
