Description Du Panneau Arrière - Contest irLEDFLAT Guide De L'utilisateur

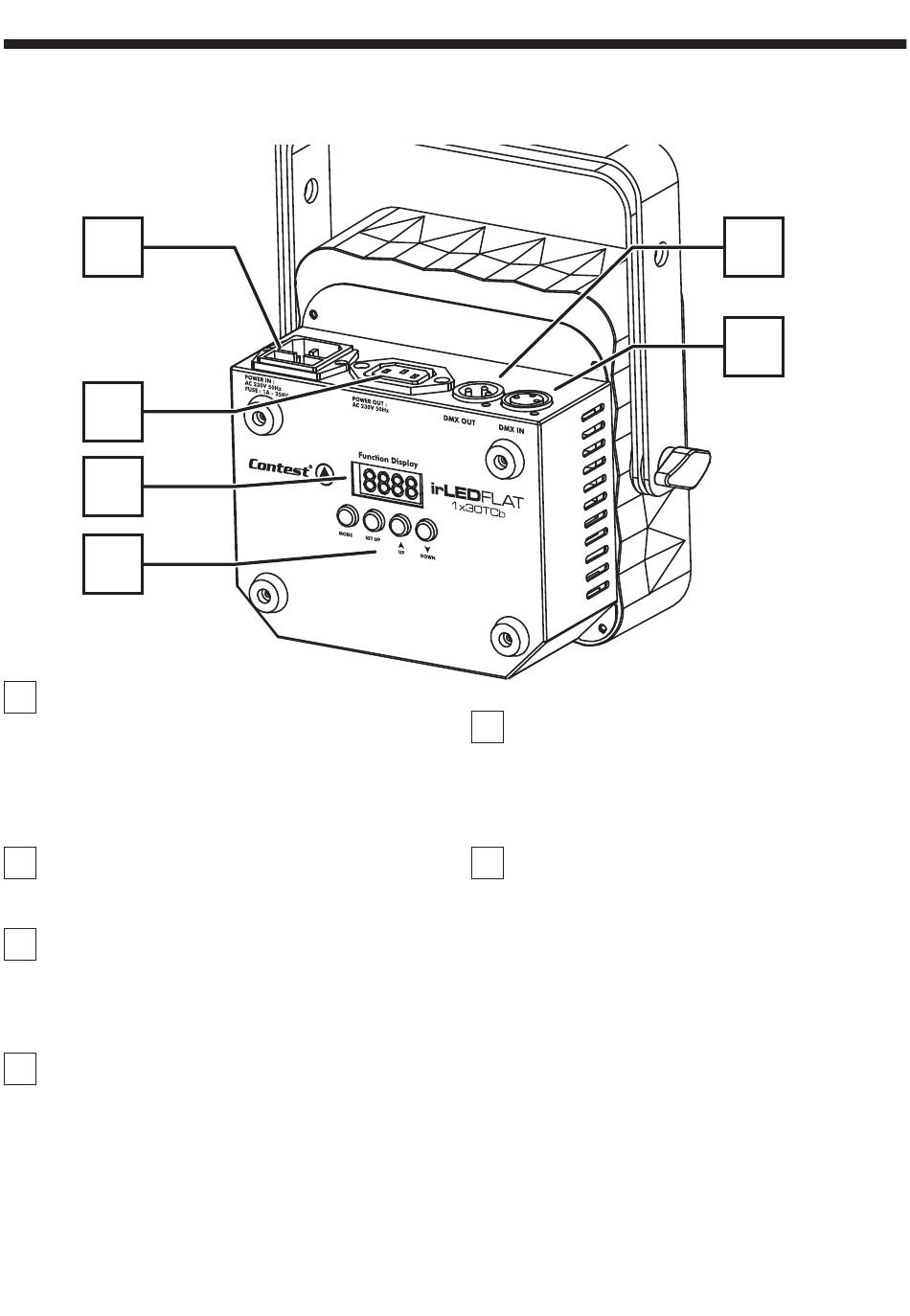

4 - Description du panneau arrière
1
2
3
4
1
Entrée alimentation
Permet de relier le projecteur au secteur.
Veillez que le voltage corresponde aux instructions notées sur
le produit.
Fusible : Si vous êtes amené à remplacer ce fusible, veillez à
ce que le nouveau fusible ait des caractéristiques identiques à
celle d'origine.
2
Sortie alimentation
Permet de relier le projecteur à un autre projecteur avec un
cordon IEC mâle/femelle.
3
Afficheur
Cet afficheur permet de paramétrer le projecteur de manière
intuitive. Reportez vous au paragraphe suivant pour les détails
concernant les différentes fonctions du menu. L'afficheur
s'éteint après 30 secondes sans action sur les touches.
4
Touches du menu
Touche MODE
Cette touche permet d'accéder au menu et de sélectionner une
fonction.
Touche SET UP
Cette touche permet de régler les paramètres des fonctions
sélectionnées avec la touche MODE.
Touches UP et DOWN
Ces touches permettent d'incrémenter et de décrémenter les
valeurs modifiables.
irLEDFLAT-1x30TCb - Projecteur à 1 LED COB 30W TRI 25°/80°
5
Sortie
Fiches XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
6
Entrée
Fiches XLR 3 broches femelle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
DMX
DMX
5
6
Page 5
