3 - Caractéristiques techniques
• Alimentation : 100V - 240V 50-60Hz
• Puissance consommée : 30W
• LEDs : 224 (80 rouges, 60 vertes, 48 bleues, 36 blanches)
• Canaux : DMX 4 ou 7 canaux
• Possibilité d'utiliser le LED-WINGS seul ou via un contrôleur.
• Possibilité d'utiliser les LED-WINGS en mode maître/esclave
• Programmes intégrés
• Mode musical
• Ventilation forcée
• Dimension : 475 x 290 x 160 mm
• Poids : 5 kg
4 - Installation
Vous pouvez installer votre LED-WINGS sur une poutre ou au plafond. Utilisez un crochet et une élingue de
sécurité pour accrocher votre projecteur à la poutre. Assurez vous que le projecteur est bien fixé pour supporter
les vibrations lors de son utilisation. Assurez vous aussi que la structure à laquelle vous accrochez votre
projecteur peut supporter un poids de 10 kg par projecteur.

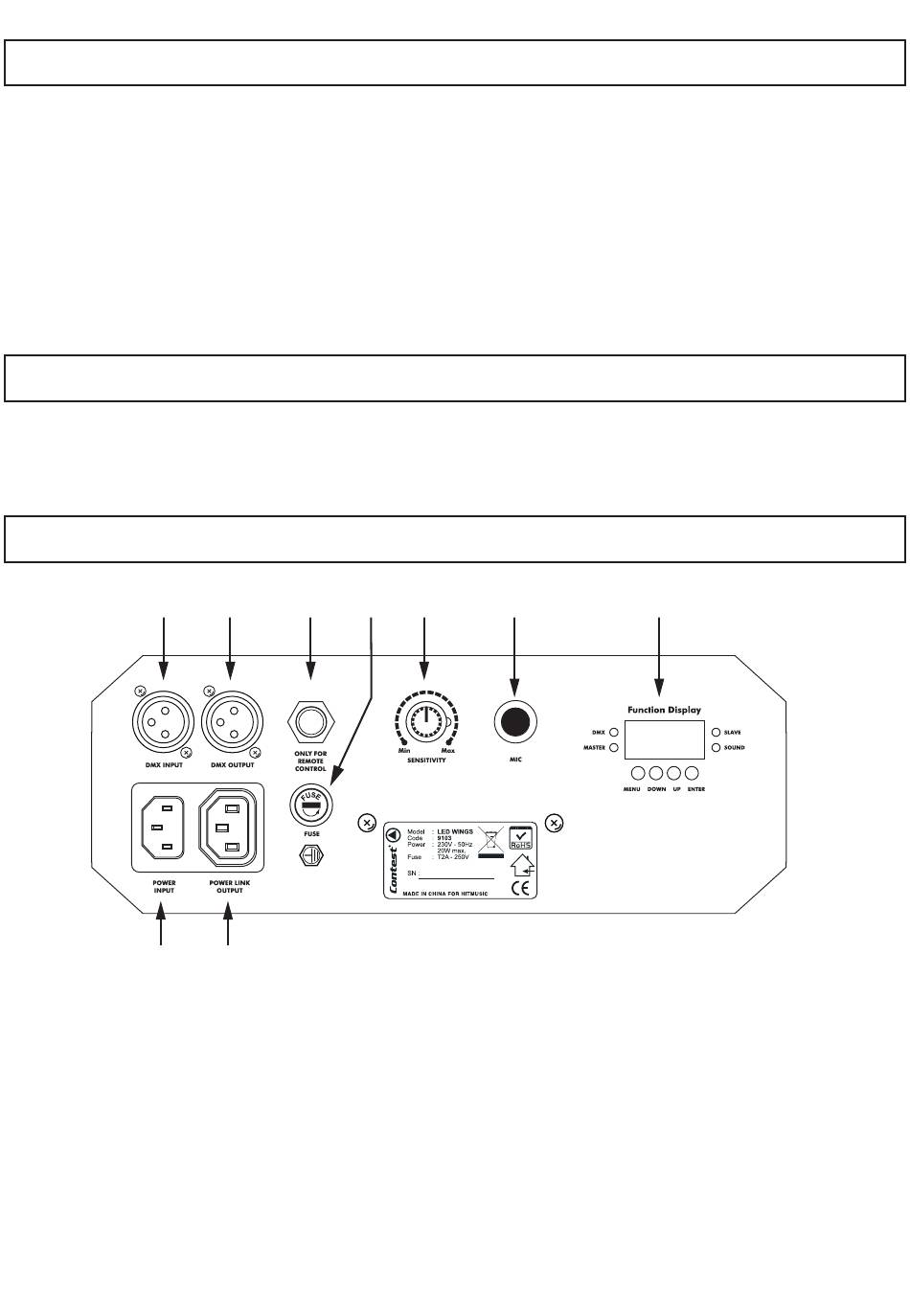

5 - Description du panneau arrière
1
9
1 - Entrée DMX
Permet de récupérer le signal DMX en provenance
d'une console ou d'un appareil maître.
2 - Sortie DMX
Permet de récupérer le signal DMX pour l'envoyer
vers un autre appareil.
3 - Entrée télécommande
Permet de relier la télécommande EASY-2.
Seule cette télécommande est compatible avec
le LED-WINGS. Ne reliez pas d'autres types
de télécommande sous peine de détériorer
l'électronique interne.
LED-WINGS - Projecteur DMX de type blinder à 224 LEDs RGB
4
2
3
8
5
6
Reportez vous au paragraphe 4.4 pour plus de
détail concernant les fonctions accessible via cette
télécommande.
4 - Fusible
Ce fusible protège LED-WINGS et la sortie
alimentation contre les sur intensités. Si vous êtes
amené à changer ce fusible, remplacez le par un
fusible de 6,3A ; 5 x 20 mm. N'augmentez jamais
la valeur du fusible car le câblage interne du LED-
WINGS n'est pas dimensionné pour supporter des
charges plus importantes.
