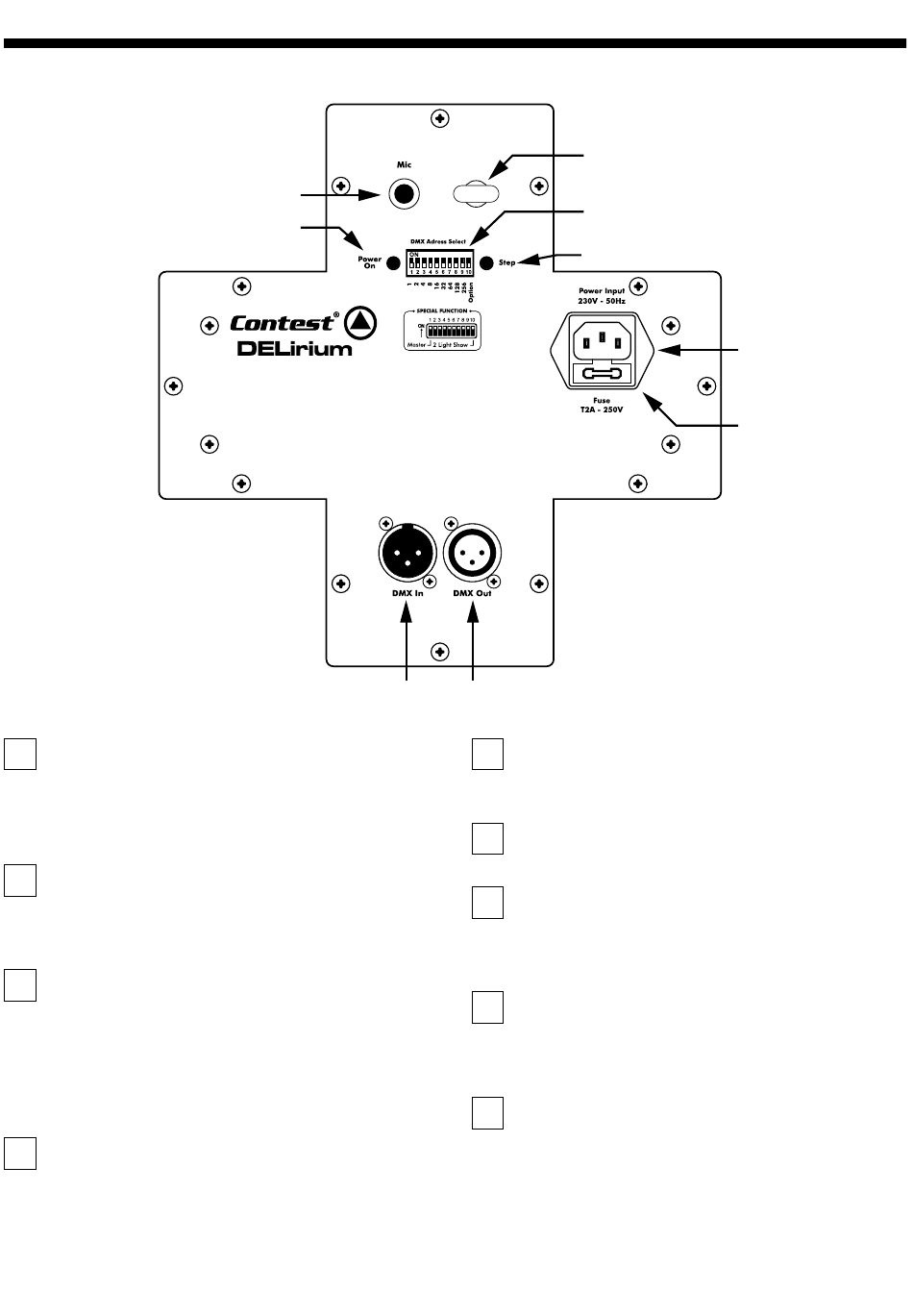

5 - Description du panneau arrière
1
Entrée
Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
2
Fusible
Si vous êtes amené à remplacer ce fusible, veillez
à ce que le nouveau fusible ait des caractéristiques
identiques à celle d'origine.
3
Sortie DMX
Fiche XLR 3 broches femelle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
4
Entrée DMX
Fiche XLR 3 broches mâle câblée comme la sortie
DMX décrite ci-dessus.
Utilisez cette fiche pour amener le signal DMX au
projecteur, soit en provenance d'un autre appareil,
soit en provenance d'une console DMX.
6
5
4
DELirium - Projecteur en croix à 320 LEDs RGBWA
7
8
9
3
5
LED Power
Cette est allumée lorsque le DELirium est sous
tension.
6
Micro
Ce micro permet la synchronisation musicale.
7
Anneau
Cet anneau permet un double accrochage de
sécurité. Le double accrochage de sécurité est
obligatoire dans les lieux publics.
8
Dipswitches
Ces
dipswitches
comportement de l'appareil ou de fixer une adresse
DMX.
9
LED Step
Cette LED clignote à chaque changement d'étape
de programme.
Elle clignote continuellement lorsque l'appareil reçoit
un signal DMX.
1
2
permettent
de
gérer
le
Page 5
