EVO575 - LYRE SPOT & WASH 575W

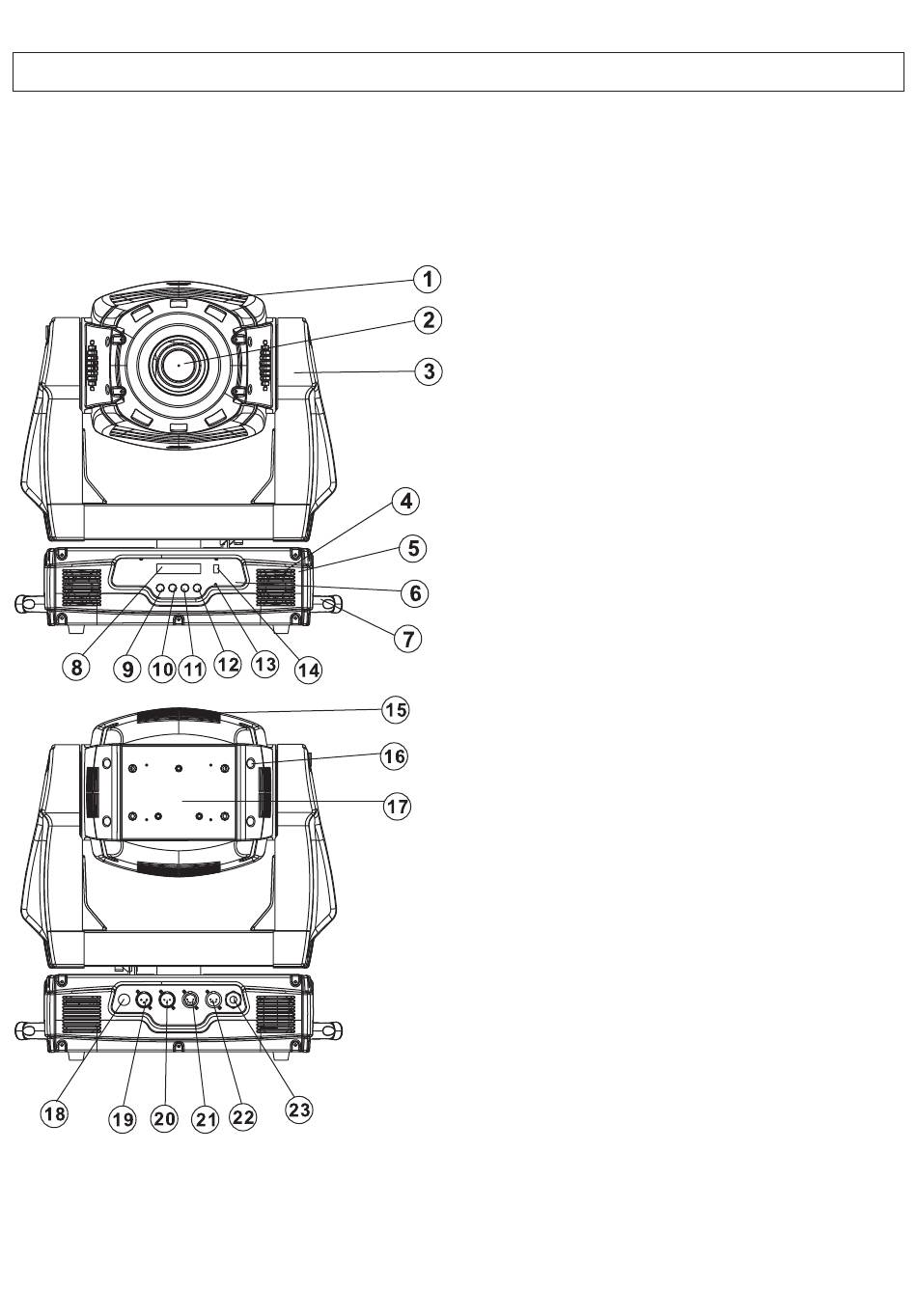

4 - Description de l'appareil
1 - Tête du projecteur
2 - Lentille de sortie
Afin de conserver un niveau lumineux constant, il est recommandé
de nettoyer régulièrement cette lentille avec un chiffon doux.
3 - Bras
4 - Grille de ventilation
Lors de l'installation de l'appareil, faîtes en sorte que toutes les
ouvertures de ventilation soient correctement dégagées.
5 - Base de l'appareil
6 - Tableau de bord
Voir ci-dessous pour une description détaillée des touches
disponibles sur ce tableau de bord.
7 - Poignées de transport
Ces poignées sont exclusivement dédiées au transport, en aucun cas
elles ne peuvent être utilisées pour l'accrochage ou la suspension
du projecteur.
8 - Afficheur LCD
Cet afficheur vous donne des indications concernant l'état du
projecteur. Pendant le fonctionnement de l'appareil cet afficheur
s'éteint, c'est normal, ceci a pour but de ne pas gêner le spectacle.
9 - MODE/ESC
Permet d'entrer dans les menus et les sous-menus. Il sert aussi à
sortir des menus.
10 - UP
Permet de se déplacer à l'intérieur des menus et de choisir des
valeurs.
11 - DOWN
Permet de se déplacer à l'intérieur des menus et de choisir des
valeurs.
12 - ENTER
Permet la sélection des fonctions et la validation des valeurs.
13 - Microphone
Ce micro sert à réceptionner les impulsions musicales, c'est grâce
à ce dernier que le projecteur se synchronise sur le rythme de la
musique lorsque ce dernier est en mode musical.
14 - Connecteur de programmation
Le pilotage des fonctions de l'appareil se fait par microprocesseur.
En usine le projecteur est programmé via cette broche. Aucune
mise à jour ne se fait par la suite via se connecteur.
15 - Grille de ventilation
Idem point 4.
16 - Vis de capot
17 - Capot de lampe
C'est par ce capot que se monte et change la lampe. Voir
paragraphe 6 pour plus de détails.
18 - Supports de fusible
En cas de surintensité ce fusible protège le projecteur. Remplacez
ce fusible par un fusible de même type et de même valeur sans quoi
il en résulterait un risque de destruction du projecteur.
19 - Sortie DMX 3 broches
20 - Entrée DMX 3 broches
21 - Sortie DMX 5 broches
22 - Entrée DMX 5 broches
23 - Entrée alimentation
Cette prise permet le raccordement du câble d'alimentation.
N'utilisez que le câble d'origine, et dans le cas où il serait détérioré,
remplacez le par le modèle agréé par Hitmusic.
Page 6
