5 - Installation des systèmes QuickLock
La EVO575 est fournie avec deux systèmes QuickLock qui vous garantissent des manipulations rapides.

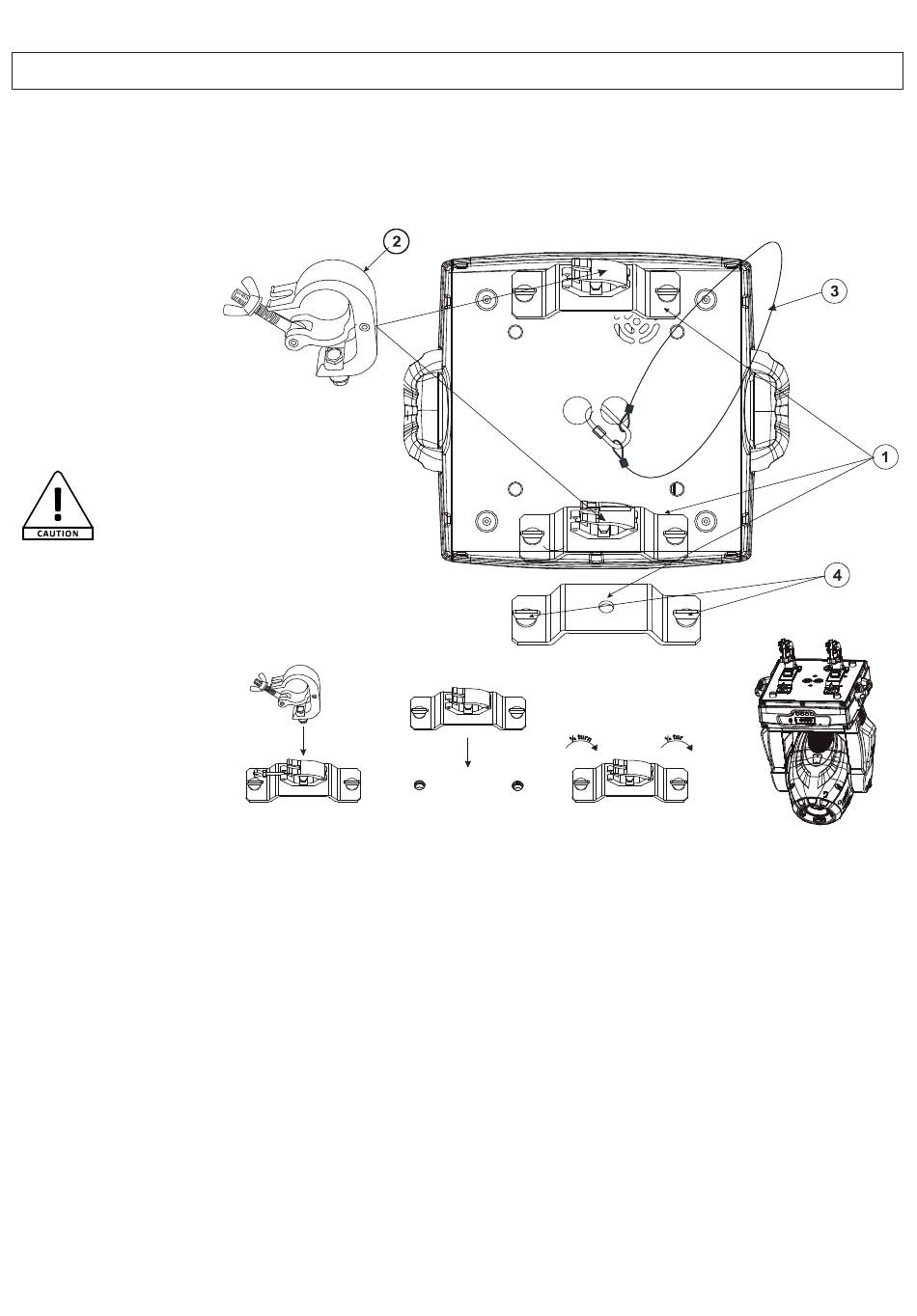

L'exemple ci-dessous vous montre le principe de montage d'une fixation Omega.
1 - Accrochez les fixation Omega sur les systèmes QuickLock.
2 - Positionnez chaque ensemble Omega - QuickLock dans les perçages situés sous la EVO575.
3 Tournez les deux papillons de chaque système QuickLock d'un quart de tour.
1 : Support de crochet
2 : Crochet
3 : Elingue de sécurité
(Lors de l'installation dans un lieu public, la
législation impose pour chaque appareil une
double accroche de sécurité. Ce système de
sécurité doit supporter 10 fois le poids de
l'appareil donc, pour la EVO575 vous devez
prévoir une élingue capable de supporter
350 Kg).
4 : Crochet Quart de tour (Quick-lock)
EVO575 - LYRE SPOT & WASH 575W
Page 7
