irLEDFLAT-QC-Air -

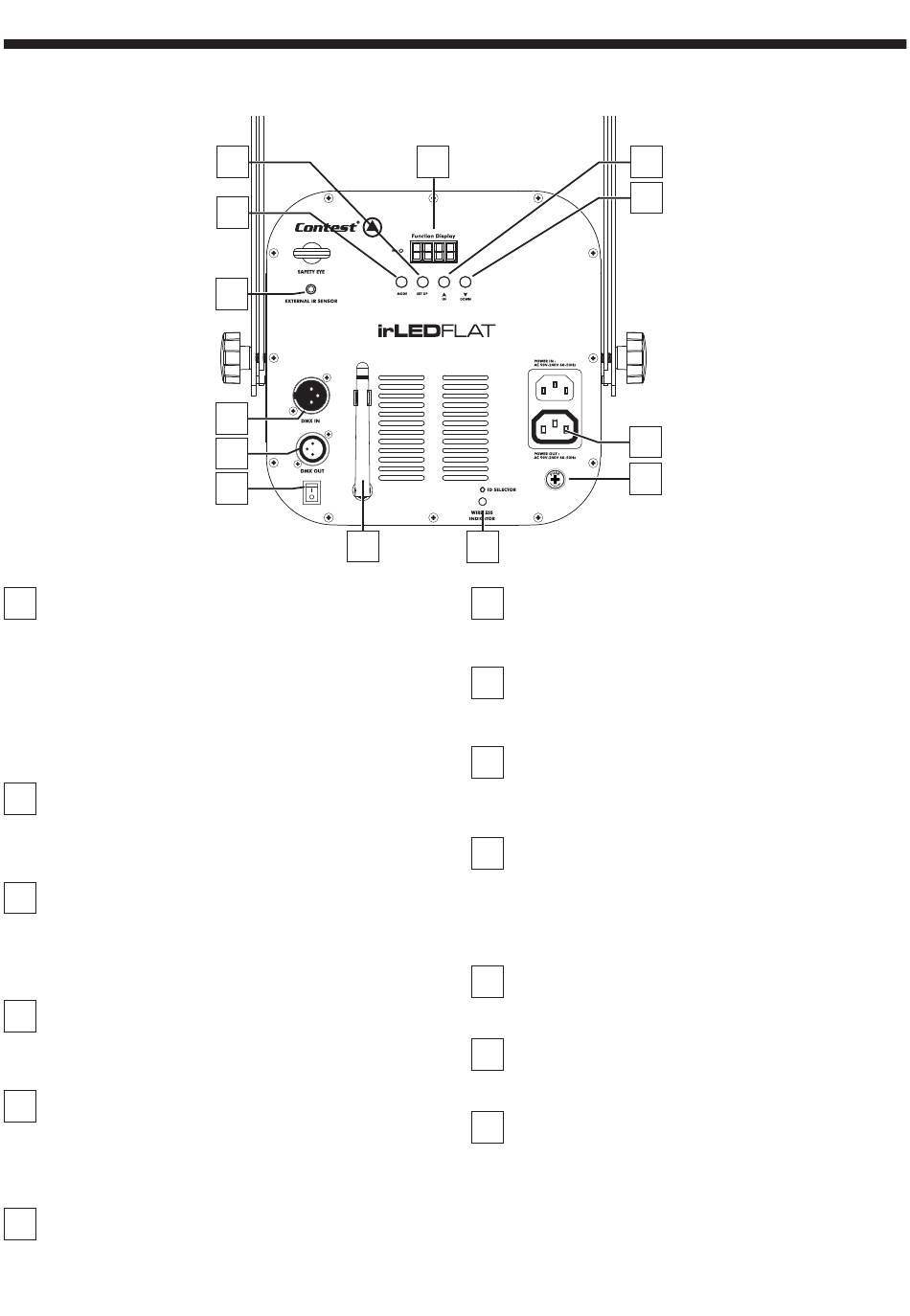

4 - Description du panneau arrière
1
Entrée / sortie alimentation
Permet de relier le projecteur au secteur et de connecter
d'autre projecteur à la chaîne.
Vérifiez que la tension délivrée sur le lieu de l'installation
de l'appareil se trouve bien dans la plage tolérée par ce
dernier.
Attention : Veillez à ne pas dépasser 700W au total
sur l'ensemble des projecteurs reliés sur une seule
alimentation.
2
Fusible
Si vous êtes amené à remplacer ce fusible, veillez
à ce que le nouveau fusible ait des caractéristiques
identiques à celle d'origine.
3
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
4
Sortie DMX
Fiche XLR 3 broches mâle câblée comme l'entrée DMX
décrite précédemment.
5
Afficheur
Cet afficheur permet de paramétrer le projecteur de
manière intuitive. Reportez vous au paragraphe suivant
pour les détails concernant les différentes fonctions du
menu.
6
Touche MODE
Cette touche permet d'accéder au menu et de
sélectionner une fonction.
Page 4
Projecteur compact à LEDs RGBW avec télécommande infrarouge et DMX sans fil
7
6
10
3
4
11
12
5
13
7
Touche SETUP
Cette touche permet de régler les paramètres des
fonctions sélectionnées avec la touche MODE.
8
Touche UP
Cette touche permet de se déplacer dans le menu et
d'incrémenter les valeurs modifiables.
9
Touche DOWN
Cette touche permet de se déplacer dans le menu et de
décrémenter les valeurs modifiables.
10
Entrée récepteur infra-rouge
Cette entre jack 3,5 permet de connecter le récepteur
infra-rouge déporté.
Utilisez ce récepteur lorsque le récepteur situé en façade
de l'appareil est hors de porté de rayons envoyés par la
télécommande.
11
Interrupteur Wifi
Permet d'allumer ou d'éteindre le module DMX sans fil
12
Antenne Wifi
L'antenne peut être orientée pour une meilleure portée
13
Module DMX sans fil
La touche permet de choisir le canal WiFi sur lequel doit
communiquer le boîtier.
Vous disposez de 7 canaux. Pour chaque canal la LED
WIRELESS INDICATOR éclaire d'une couleur différente.
Voir paragraphe 5 pour les différentes valeurs.
8
9
1
2
