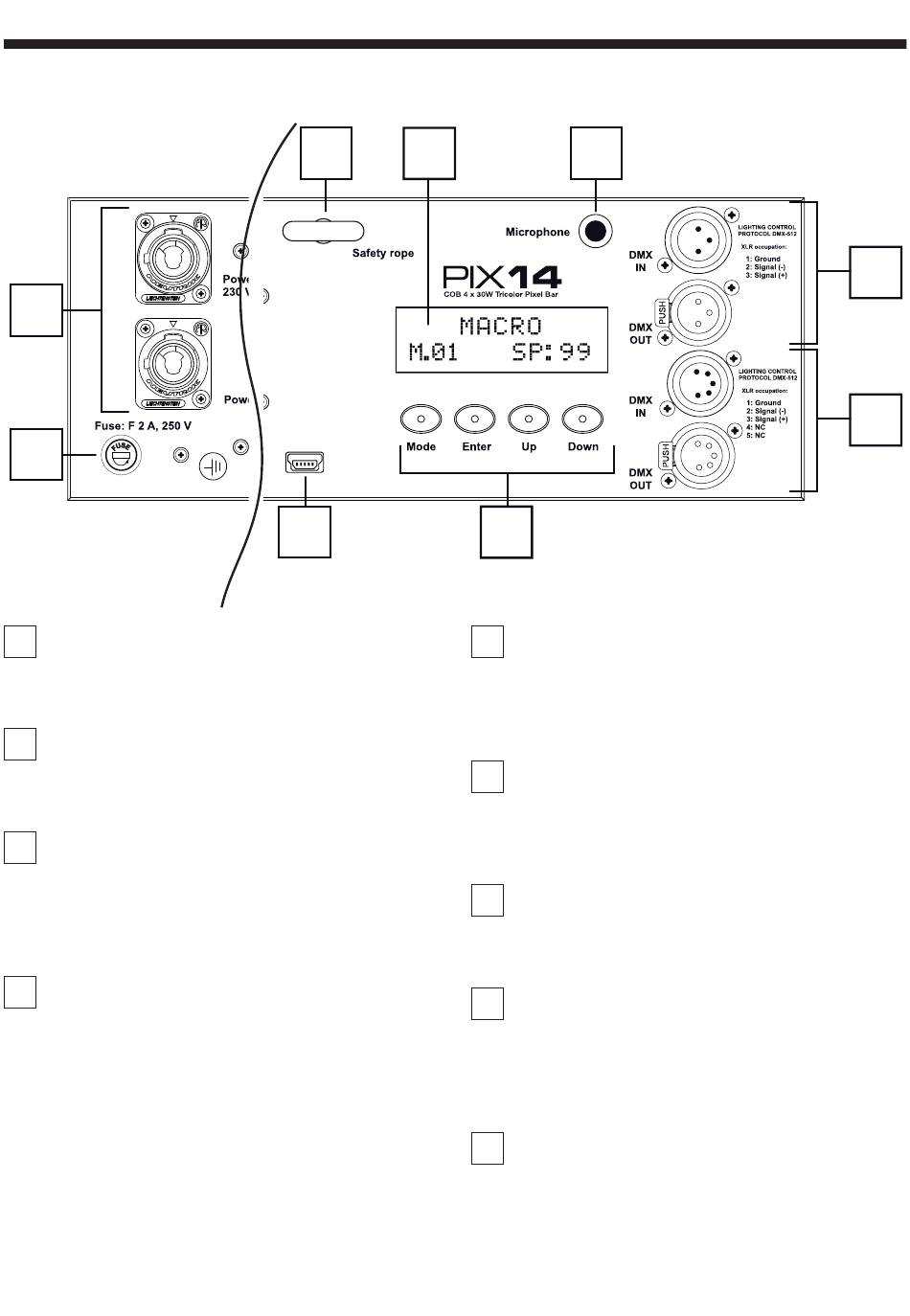

4 - Description des panneaux arrières
1
2
1
Entrée / sortie alimentation
Permet de relier le projecteur au secteur et de
connecter d'autres projecteurs à la chaîne.
Les fiches utilisées sont de PowerCON Neutrik
2
Fusible principal
Si vous êtes amené à remplacer ce fusible, veillez
à ce que le nouveau fusible ait des caractéristiques
identiques à celle d'origine.
3
Fiche mini USB
Cette fiche permet la mise à jour du logiciel interne.
Note : cette mise à jour ne peut être faite que dans
nos ateliers.
Ne reliez aucun appareil sur cette fiche, seul un
terminal spécifique peut effectuer une mise à jour.
4
Touches du menu
Touche MODE
Cette touche permet d'accéder au menu et de
sélectionner une fonction.
Touche ENTER
Cette touche permet de régler les paramètres des
fonctions sélectionnées avec la touche MODE.
Touches UP et DOWN
Ces touches permettent d'incrémenter et de
décrémenter les valeurs modifiables.
PIX14 - Barre à 4 LEDs 30W TRI COB avec afficheur LCD
9
8
3
®
7
4
5
Entrée / sortie DMX
Fiches XLR 5 broches mâles câblées comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
- Bornes 4 et 5 non connectées
6
Entrée /
sortie DMX
Fiches XLR 3 broches femelles câblées comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
7
Microphone
Permet de synchroniser le déroulement des
enchaînements programmés sur le rythme de la
musique.
8
Afficheur
Cet afficheur permet de paramétrer le projecteur
de manière intuitive. Reportez vous au paragraphe
suivant pour les détails concernant les différentes
fonctions du menu. L'afficheur s'éteint après 10
secondes sans action sur les touches.
9
Anneau d'accrochage
Permet de procéder au double accrochage de
sécurité.
Lors d'utilisation sur les lieux publics, le double
accrochage de sécurité est obligatoire. L'élingue doit
supporter 10 fois le poids de l'appareil.
6
5
