Arrêt De La Mesure De Débit; Décalage Parallèle (Offset Shift) - Abb 267C Guide D'utilisation

Le facteur de gaz réel (Z)/ l'indice de compressibilité (K) est
calculé uniquement pour les « gaz réels ». Pour les « gaz
idéaux », K=1 (l'air et les autres gaz se comportent comme
un « gaz idéal » en cas de basses pressions et de tempéra-
tures élevées).
• Configuration_Mesure du débit_Liquide
Pour le calcul de correction des liquides, il faut indiquer la
densité pour au moins deux valeurs de température (min/
max). La densité est interpolée entre ces valeurs. Afin d'obte-
nir de plus grandes précisions, il est possible d'indiquer qua-
tre autres valeurs de température avec la densité. Lorsque le
fluide mesuré est l'eau, le calcul de la densité a lieu automa-
tiquement en fonction de la température et de la pression
statique.
<Configuration_Paramètre de base_Généralités>
Protection en écriture
Si la sélection « appareil protégé en écriture » a été faite, aucune donnée ne peut être enregistrée dans
l'appareil par l'outil de communication.
Commande locale
Cette fonction permet d'éteindre complètement le clavier du convertisseur. Vous avez ainsi la possibi-
lité de protéger la configuration contre un accès non autorisé (pour les appareils PROFIBUS-PA, ceci
est possible uniquement en cas de communication cyclique).
Valeur d'affichage
L'indicateur alphanumérique en option peut afficher les valeurs suivantes :
- Sortie pression (pression différentielle dans l'unité choisie),
- Valeur en pour cent (de la sortie - débit),
- Courant (courant de sortie en mA, uniquement pour les appareils HART),
- Débit massique ou débit volumique normal (pour les gaz),
- Débit volumique.
Outre les valeurs de mesure, l'indicateur affiche des messages de diagnostic, des alarmes, des dépas-
sements des valeurs de mesure (OVERFL) ainsi que des modifications de la configuration. Il est possi-
ble de connecter un indicateur ultérieurement.
Unité de température de la cellule de mesure
Veuillez indiquer ici l'unité de la température de la cellule de mesure. Si la dimension de température
est modifiée, toutes les valeurs correspondant à cette dimension sont converties et affichées.
Les valeurs de température pour la température de procédé (Pt100) ne sont pas influencées par cette
conversion dimensionnelle.
8.3.2.3 Arrêt de la mesure de débit
A la rubrique
<Configuration_Paramètre de base_Généralités>
il est possible d'arrêter la mesure de débit. Lorsque la mesure
de débit est sur « Arrêt », la fenêtre de configuration pour le
débit n'est pas visible. Le convertisseur fonctionne maintenant
comme un convertisseur de pression différentielle normal et
peut être réglé sur les fonctions de transmission suivantes :
- linéaire,
- racine carrée,
- Xexp3/2,
- Xexp5/2,
- courbe de linéarisation,
- conteneur cylindrique à l'horizontale
- conteneur conique.
8.3.2.3.1 Décalage parallèle (OFFSET SHIFT)
(actif uniquement en cas d'arrêt de la mesure de débit)
Cette fonction exécute un décalage parallèle de la courbe caractéristique, afin qu'elle passe par un
point que vous avez spécifié. Le signal de sortie de plusieurs appareils de mesure mesurant la même
grandeur de processus peut ainsi être placé sur la même valeur sans qu'il soit nécessaire d'effectuer
un calibrage en appliquant la pression.

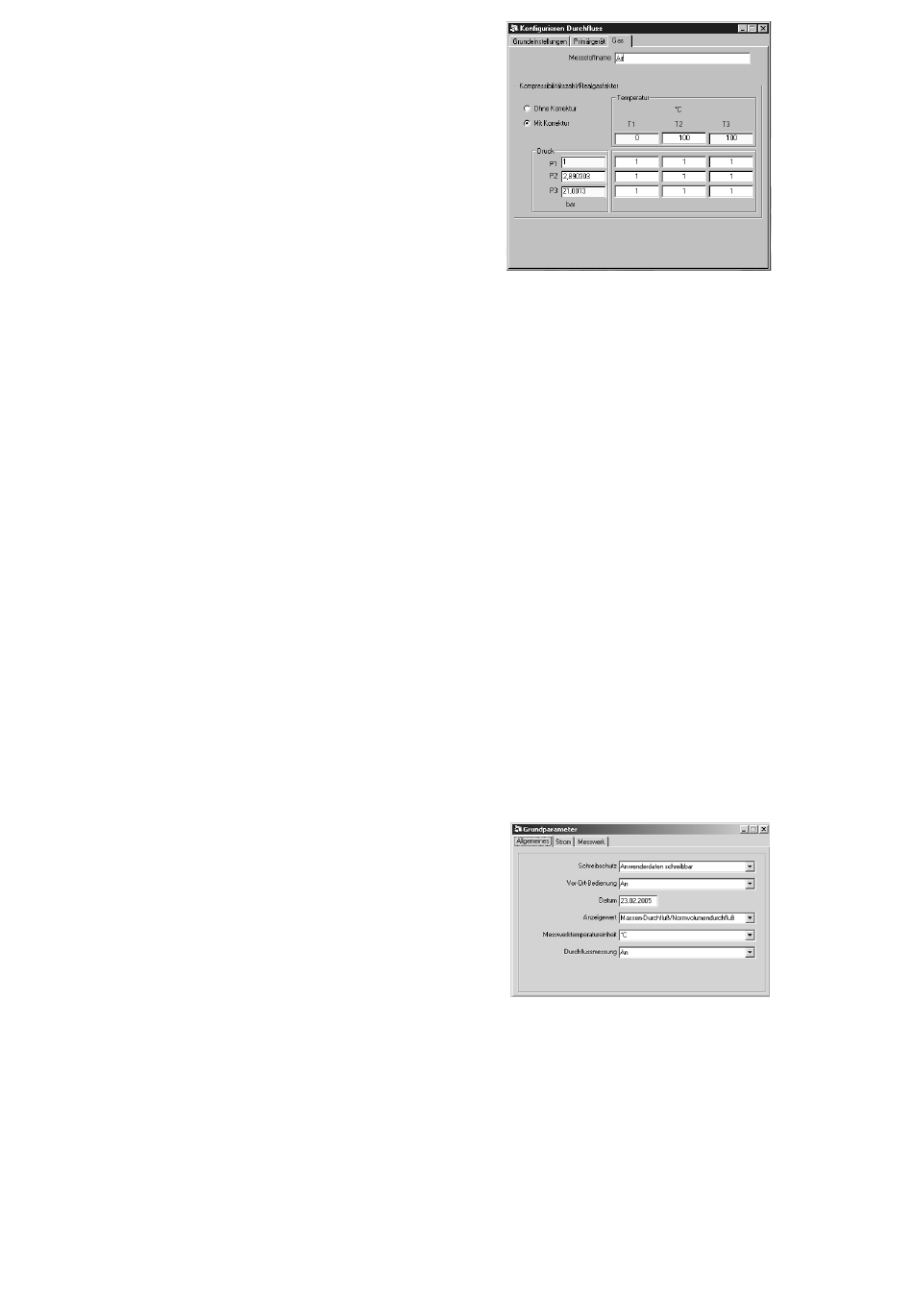

Illustration 21 : Fenêtre de configuration – Gaz
Illustration 22 : Fenêtre de configuration –
Paramètre
Généralités
15sc_007
15sc_009
de base –
