Pour l'alimentation électrique, il est possible
d'utiliser des appareils d'alimentation, des
batteries ou des blocs d'alimentation dimen-
sionnés pour que la tension d'alimentation U
aux bornes du transmetteur soit toujours com-
prise entre 10,5 et 45 V (avec indicateur LCD
entre 14 et 45 V).
Le courant maximal de sortie possible de 20 à
22.5 mA (selon la valeur limite configurée) doit
être pris en compte. Il détermine la valeur mini-
male de la tension d'alimentation U
d'autres récepteurs de signaux (p. ex. indica-
teur) sont intégrés au circuit électrique, leur
résistance doit être prise en considération.
6.5
Câble de raccordement
Pour que la communication entre le transmet-
teur et l'ordinateur PC/l'ordinateur portable soit possible, le câblage doit satisfaire aux exigences
suivantes :
Il est recommandé d'utiliser des câbles blindés et torsadés en paires
Le diamètre minimum de conducteur doit être de
- 0,51 mm pour des longueurs de câble allant jusqu'à 1 500 m
- 0,81 mm pour des longueurs de câble de plus de 1 500 m
La longueur de câble maximale est limitée à
- 3 000 m pour les câbles à deux conducteurs
- 1 500 m pour les câbles à plusieurs conducteurs
La longueur de câble réellement possible du circuit électrique dépend de la capacité et de la résistance
globales et peut être estimée au moyen de la formule suivante :
L =
longueurs des câbles
R =
résistance totale en Ohm
C =
capacité de câble en pF
C
= capacité des appareils se trouvant dans le circuit
f
Le blindage ne doit être mis à la terre que d'un côté.
Une pose des câbles combinée avec d'autres lignes électriques (avec charge inductive, etc), ainsi que
la proximité d'importantes installations électriques doivent être évitées.
6.6
Transmetteur en réseau de terrain
Les transmetteurs en réseau de terrain sont prévus pour le raccordement aux coupleurs DP / PA. La
tension admissible aux bornes est comprise entre 10,2 et 32 V CC.
Il est recommandé d'utiliser un câble blindé. Le contact du blindage a lieu dans le passe-câble métal-
lique. Le transmetteur doit être relié à la terre.
Le comportement de mise en circuit correspond à l'ébauche DIN IEC 65 C /155 CDV de juin 1996.
Selon DIN EN 61 158-2 d'octobre 1994, en cas de fonctionnement sur un coupleur Ex, le nombre maxi-
mum d'appareils peut être réduit via une limitation en courant variable dans le temps.
Dans le transfert cyclique de données, la variable OUT est transmise. Celle-ci comprend la valeur de
sortie et 1 octet d'information d'état. La valeur de sortie est transmise avec 4 octets comme type IEEE-
754 Floating-Point.
Vous trouverez de plus amples informations relatives aux transmetteurs à bus de terrain, p. ex. concer-
nant le « numéro d'ident. » dans la « Notice complémentaire 41/15-110 », dans la liste « Propositions
d'installation 10/63-0.40 » et sur Internet, http://www.profibus.com.
6.7
Protection contre les explosions
(selon la directive 94 / 9 / CE (ATEX))
Pour l'installation (câblage, mise à la terre / compensation de potentiel, etc.) de transmetteurs à pro-
tection antidéflagrante, il convient d'observer les dispositions juridiques nationales, les prescriptions
DIN/VDE, les directives relatives à la protection antidéflagrante et la certification de contrôle Ex de
l'appareil. La certification de la sécurité antidéflagrante du transmetteur est spécifiée sur la plaque
d'identification.
12
2600T
B
2600T
. Si
S

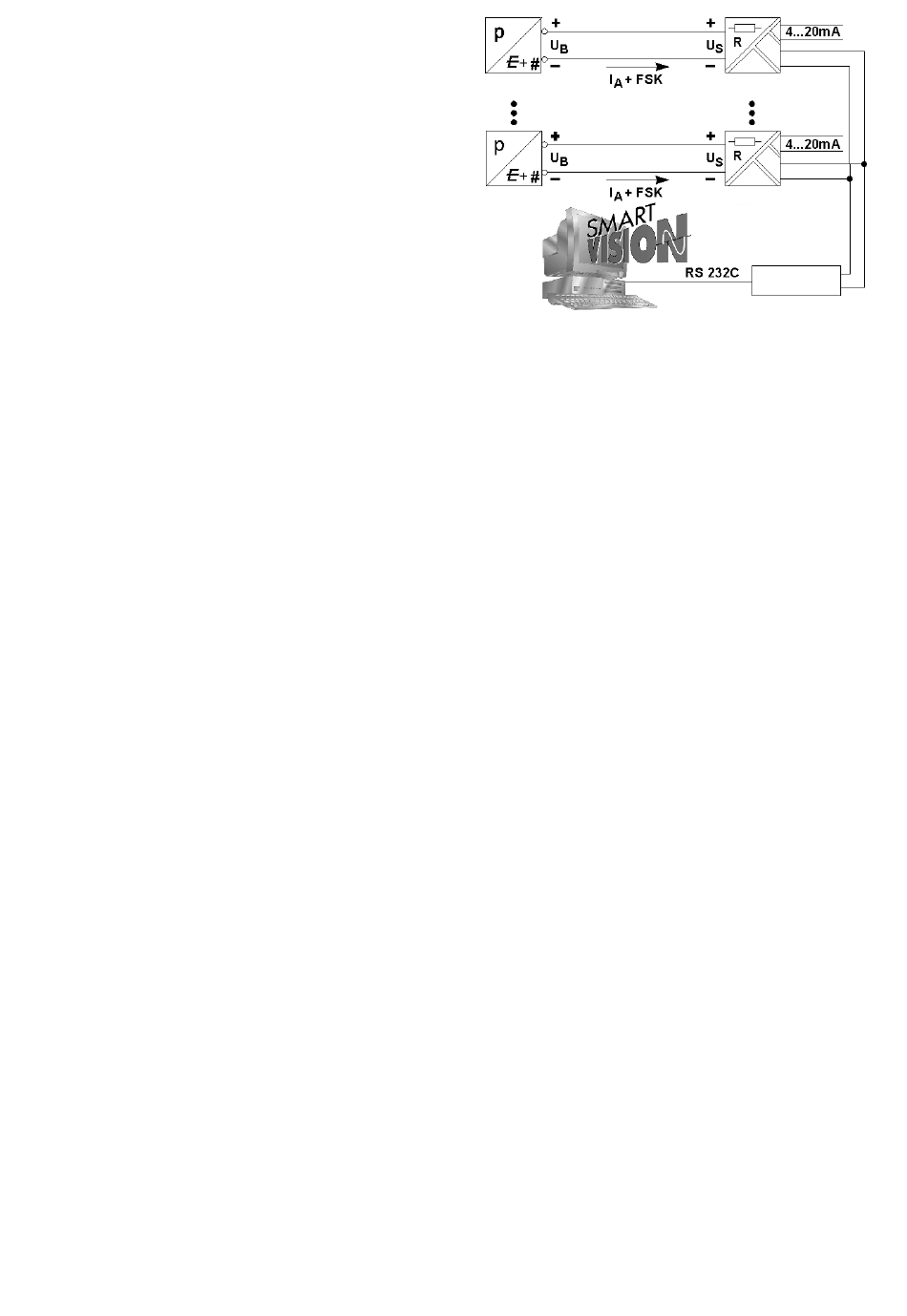

Illustration 11 : Mode de communication : Bus FSK
6
+
10000
×
C
65 10
f
=
--------------------
–
-------------------------- -
L
×
R C
C
Bus FSK
Contrans I
Module d'alimentation
Bus FSK
Contrans I
Module d'alimentation
Modem FSK
M01468x1
