Oris 012-939 Instructions De Montage

Inhalt: 1 Leitungsstrang 9 adrig
1 Steckdosengehäuse
3 Schraube M5 x 35
1. Bitte klemmen Sie das Massekabel an der Batterie ab!
2. Entfernen Sie das hintere Teil der Dachverkleidung, die linke D-Säulenverkleidung, die Ladekantenverkleidung und
die linke Kofferraumseitenverkleidung. Bauen Sie die linke Schlußleuchte aus und ziehen Sie den Leitungsstrang
der linken Schlußleuchte hinter die linke Kofferraumseitenverkleidung zurück.
3.
Zur Durchführung des Kabelstranges (Anschluß Steckdose) entfernen Sie die Abdeckung der fahrzeugseitigen
Durchführung im Kofferraum.
4. Schließen Sie den Kabelsatz wie folgt an:
a) Das Leitungssatzende 14-adrig mit vormontierter Steckdose durch die unter Punkt 3 vorhandene
Durchführung vom Kofferraum nach außen und weiter durch das Loch am Steckdosenhalter verlegen.
Bild 1
Stromkreis:
Blinker links
Nebelschlußleuchte
Masse 1-8
Blinker rechts
Schlußleuchte rechts
Bremsleuchte
Schlußleuchte links
Grauer 3-fach Stecker wird seitlich in der Steckdose auf den Microschalter aufgesteckt.
5.
a) Gummidichtung und Steckdose mit den beiliegenden Schrauben und Muttern am Steckdosenhalter befestigen.
b) Auf ordnungsgemäßen Sitz der Dichtung achten!
c) Leitungssatz so verlegen, daß keine Scheuer- oder Knickstellen entstehen können!
231107 / 11.07.2019-00 /

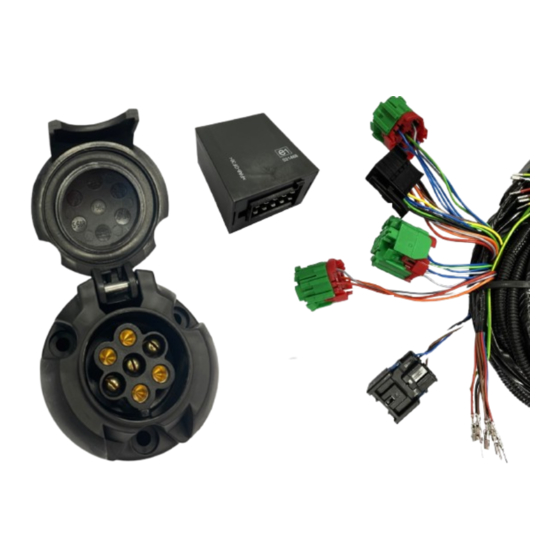

Elektrischer Anbausatz für Anhängerkupplung
7 polig für Mercedes M-Klasse (Typ163) ab Bj. 04.98 -
Bestell-Nr. 012-939
3 Sprengring M5 1 Flachsteckgehäuse
3 Mutter M5 3 Kabelbinder 100 mm
1 Flachstecker 4 Kabelbinder 300 mm
Anbauanweisung
Kontaktbelegung:
1 (L)
2 (54-G)
3 (31)
4 (R)
5 (58-R)
6 (54)
7 (58L)
ACPS HELPLINE DEUTSCHLAND
Fon: +49 (0) ) 2166 943 980 702 / Fax: +49 (0) 2166 943 980 100
Kabelfarbe :
schwarz / weiß
grau / weiß
braun
schwarz / grün
grau / rot
schwarz / rot
grau / schwarz
1 Sicherung 15A
1
2
6
7
3
5
4
Kontaktbelegung
der Steckdose
