AUTRES CARACTERISTIQUES
Alimentation
: Secteur 230V ±10% 50 / 60Hz
Entrée secteur
: Embase «EUROPE» CEE 22 avec cordon 2 pôles + terre
Mise sous tension
: Inter lumineux bipolaire
Sorties
: Bornes de sécurité, norme VDE 0110
Consommation
: 430VA
Rigidité diélectrique
: 2300VAC entre entrée et sortie
2300VAC entre entrée et châssis
350VAC entre sortie et châssis
Dimensions
: L=285mm H=151mm P=225mm
Présentation
: Façade polycarbonate sérigraphiée
Habillage époxy texturé
Masse
: 6,8kg
Condition d'utilisation : +5°C à 40°C
Condition de stockage : -10°C à 50°C
Condition d'humidité
: Voir figure.
PROTECTIONS
Classe de sécurité
: I
Contre les court-circuits, par limitation de courant.
Contre les échauffements excessifs :
- par ventilation asservie en température,
- par disjoncteur thermique incorporé dans le transformateur,
- par relais commutant les secondaires du transformateur.
Contre toute surintensité sur le transformateur,
- par fusible T3.15A 5x20 sur le primaire (accessible à l'arrière de l'appareil),
- par fusible F5A 5x20 sur les secondaires (à l'intérieur de l'appareil).
NORMES
CEM
: EN 55011 groupe 1 - classe B
EN 50082-1 Critère d'aptitude A
SECURITE: EN 61010-1, catégorie de surtension ll et degré de pollution 2.
EN 61558-2-4, classe II sur le transformateur.
3. PRINCIPE DE FONCTIONNEMENT
3.1 RAPPEL SUR LA CARACTERISTIQUE RECTANGULAIRE
Une alimentation pouvant fonctionner à tension constante ou à courant constant est
dite à caractéristique rectangulaire (Fig. 1).
Le passage du fonctionnement «tension constante» au fonctionnement «courant
constant» est automatique en fonction des réglages de Vs et de Is et de la charge
appliquée à la sortie.
Si la résistance de charge RL est supérieure au rapport Vs/Is, l'alimentation
fonctionne à tension constante pour la valeur de la
tension de sortie sélectionnée et avec une limitation
de courant à Is.
Si RL varie de l'infini à Vs/Is, I peut varier de 0 à Is
(exemple I1) et la tension de sortie est constante.
Ainsi, pour que l'alimentation fonctionne à tension
constante, il importe que le courant de sortie soit
inférieur au courant limite sélectionné.
Dans le cas contraire, l'alimentation change de
fonctionnement et passe à courant constant.
Si la résistance de charge RL est inférieur au
rapport Vs/Is, l'alimentation fonctionne à courant constant, pour une valeur de
courant sélectionnée et avec une limitation de tension à Vs. Si RL varie de 0 à Vs/
Is, V peut varier de 0 à Vs et Is = constant (exemple V1).
Ainsi pour que l'alimentation fonctionne à courant constant, il faut que le réglage de
%
la tension de sortie soit au maximum des valeurs spécifiées; fixer le courant limite par
le réglage approprié en agissant sur la fonction Icc.
8 0
Attention, lorsque les réglages de tension et de courant limites de sortie sont tels que
5 0
la résistance de charge est égale au rapport Vs/Is, cela peut provoquer une instabilité
h u m i d i t é r e l a t i v e
de fonctionnement.
m a x i m a l e
° C
3 1
4 0

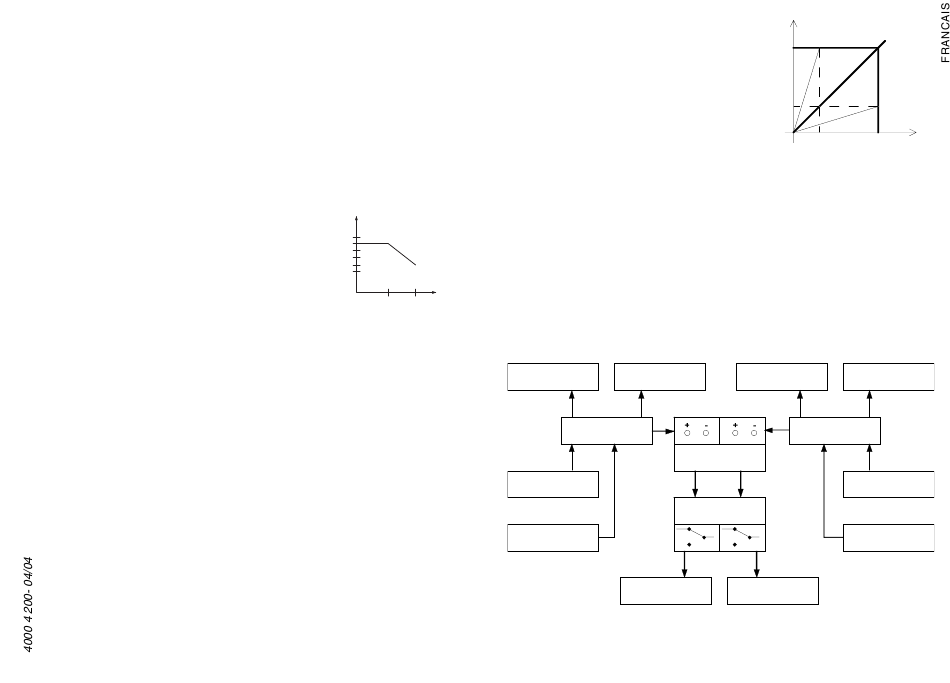

3.2 SYNOPTIQUES DES DIFFERENTS MODES
3.2.1 Mode "Separated"
Les 2 alimentations sont indépendantes et délivrent chacune une tension réglable de
0 à 30V et un courant réglable de 0 à 3A.
Affichage de la tension
Régulation de courant
Régulation de tension
3.2.2 Mode "Tracking"
Ce mode permet de délivrer 2 tensions symétriques par rapport au point milieu formé
- 5 -
Affichage du courant
Affichage de la tension
Puissance MAITRE
Mode SEPARATED
Mode STANDBY
Sortie MAITRE
Sortie ESCLAVE
Fig.1
V
RL=Vs/Is
RL>Vs/Is
Vs
RL>Vs/Is
V1
I1
Is
I
Affichage du courant
Puissance ESCLAVE
Régulation de courant
Régulation de tension
