NGC-30-CRM/CRMS et NTC-30-CTM
EN
Description
DE
Le nVent RAYCHEM NGC-30 est un système de régulation, de
surveillance et de distribution électrique pour les applications
FR
de traçage multicircuit, spécialement conçu pour le maintien en
température des lignes de process et la mise hors gel. Les
RU
NGC-30-CRM/-CRMS et NGC-30-CTM détectent les courants de fuite
et de ligne et assurent les fonctions d'alarme, de commutation et
d'entrées RTD pour cinq circuits de traçage en cas d'utilisation avec
le terminal d'interface utilisateur NGC-UIT. Le NGC-30-CRM assure le
contrôle des relais électromécaniques et le NGC-30-CRMs, celui des
relais statiques.
Outillage
•
Tournevis fin - standard
•
Pince à dénuder/à sertir RJ11
Matériaux supplémentaires
•
Alimentation – 12 V cc @ 400 mA - par carte
NGC-30-CRM/-CRMS
•
Câble conducteur RJ11 4 conducteurs
C

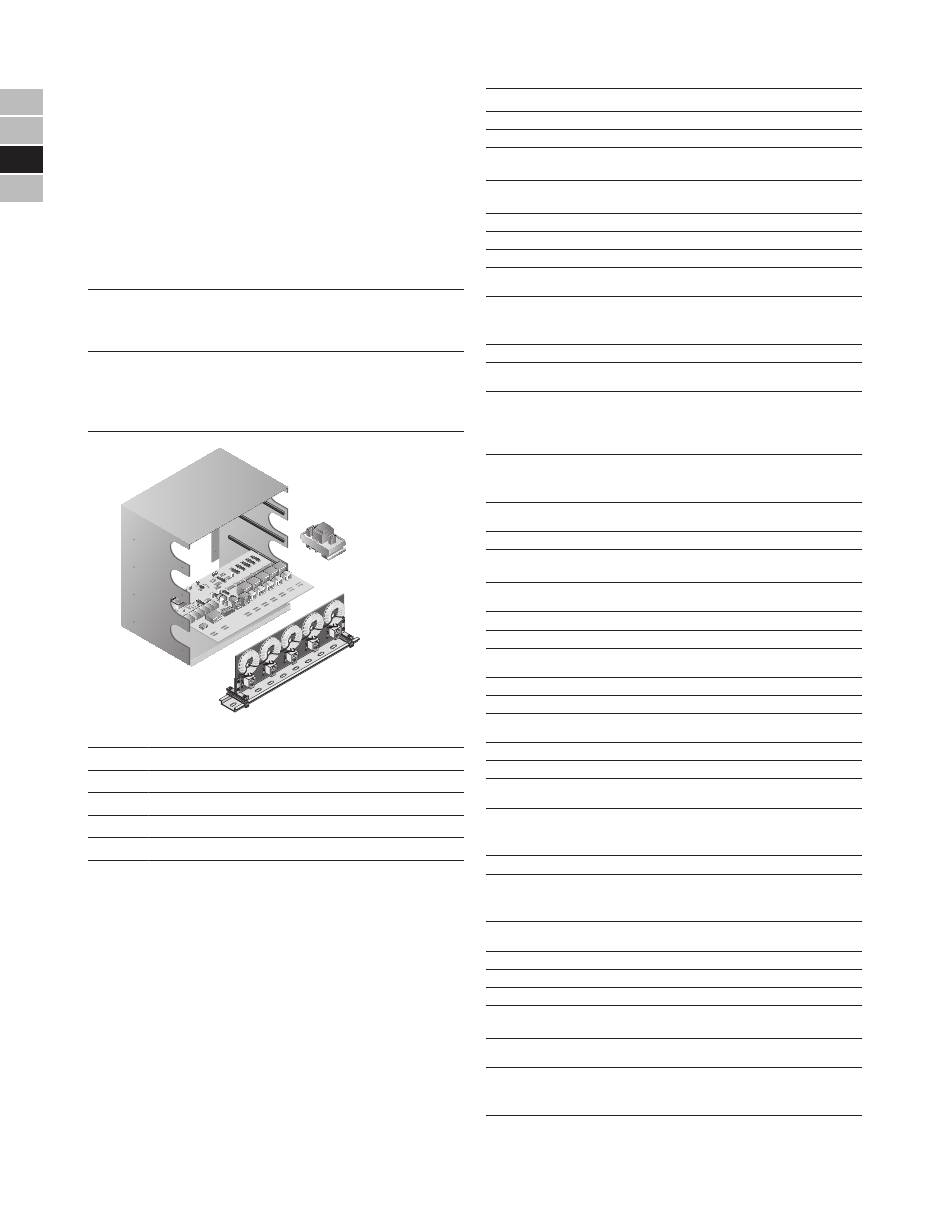

Contenu du kit
Réf. Qté Description
A
1
NGC-30-CRM ou CRMS (module Card Rack avec connecteurs)
B
1
NGC-30-CTM (module transformateur de courant)
C
1
NGC-30-CR (Card Rack)
D
1
NGC-30-CVM (module de contrôle de tension) – option
Nettoyage
En cas d'accumulation de poussière sur les cartes NGC-30-CRM/-CRMS,
nettoyer à l'air comprimé sec. Mettre le panneau NGC-30 hors tension.
Déconnecter prudemment tous les câbles d'une carte NGC-30-CRM/-
CRMS, en veillant à les étiqueter pour en faciliter le rebranchement après
nettoyage. Porter un bracelet antistatique relié à la terre pour éviter
d'endommager les composants. Retirer la carte CRM/CRMS de son
logement et posez-la sur une surface propre non pelucheuse.
Utiliser un aérosol d'air comprimé pour nettoyer les cartes (éviter
d'utiliser un compresseur industriel parce que l'air qu'il propulse
est susceptible de contenir de l'humidité ou de l'huile pouvant
endommager les composants). Respecter les instructions
d'utilisation noté sur l'aérosol. Procéder par à-coups pour éliminer
la poussière accumulée. Après nettoyage, remettre la carte CRM/
CRMS en place et rebrancher les câbles. Pour éviter tout problème
lors de la réinstallation, ne retirer qu'une seule carte à la fois pour
procéder à son nettoyage.
|
20
nVent.com/RAYCHEM
•
Pince coupante
•
Câble RJ11
D
A
B
Généralités
Tenssion d'alimentation
12 V cc ± 10%
Consommation interne
< 5 W par NGC-30-CRM/-CRMS
Température ambiante de
–40°C à 60°C
service
Température ambiante de
–40°C à 75°C
stockage
Environnement
PD2, CAT III
Altitude max.
2000 m
Humidité
0 - 90% sans condensation
Compatibilité électromagnétique
Émissions
Testé selon Classe A (environnements
industriels). Selon norme CE NE
61000-6-4:2001
Immunité
Testé selon CE 61000-6-2
Sondes de température
Type
RTD 100 Ω platine, 3 fils,
α = 0,00385 Ω/Ω/°C. Extensible à l'aide
d'un câble blindé 3 conducteurs de max.
20 Ω par conducteur
Quantité
Jusqu'à 5 PT 100 3 conducteurs
connectées directement à chaque
N GC-30-CRM/-CRMS
Capteur de courant
Montage
Rail DIN - 35 mm
Précision
Cinq pour mesure du courant de terre.
Cinq pour mesure du courant de ligne.
Capteurs de courant de ligne
Courant maximal
60 Aac 50/60 Hz
Précision
± 2% de la valeur
Capteur de défaut de terre
Plage
10 – 200 mA
Précision
± 2% de la plage
Capteur de tension
Plage
80 – 290 V ca 50/60 Hz
Précision
± 1% de la plage
Sorties
Relais sortie CRM
Forme A 3 A @ 277 V ca max. 50/60 Hz
(CSA), 1.5A max. @ 277 V ca max. 50/60
Hz (IECEx/ATEX/UKEX)
Sorties SSR CRMS
12 V cc @ 30 mA max. par sortie
Relais d'alarme
SPDT C 3 A @277 V ca max. 50/60 Hz
(CSA), 1.5A max @ 277 V ca max. 50/60
Hz (IECEx/ATEX/UKEX)
Communication vers NGC-UIT
Type
RS-485 bifilaire
Câble
Un câble blindé à paire torsadée
Longueur
Maximum 1200 m*
Quantité
Jusqu'à 52 NGC-30-CRM/-CRMS
peuvent être connectés à un NGC-UIT
Borniers de connexion
Alimentation/Relais
0,8 – 3,3 mm
pilote/ RTD/Port Comm
(RS485)
* Des répétiteurs peuvent être nécessaires
