ENSAMBLE
PRECAUCIÓN:
Asegúrese siempre de que la herramienta esté
•
apagada y el cartucho de batería extraído antes
de realizar cualquier trabajo en la misma.

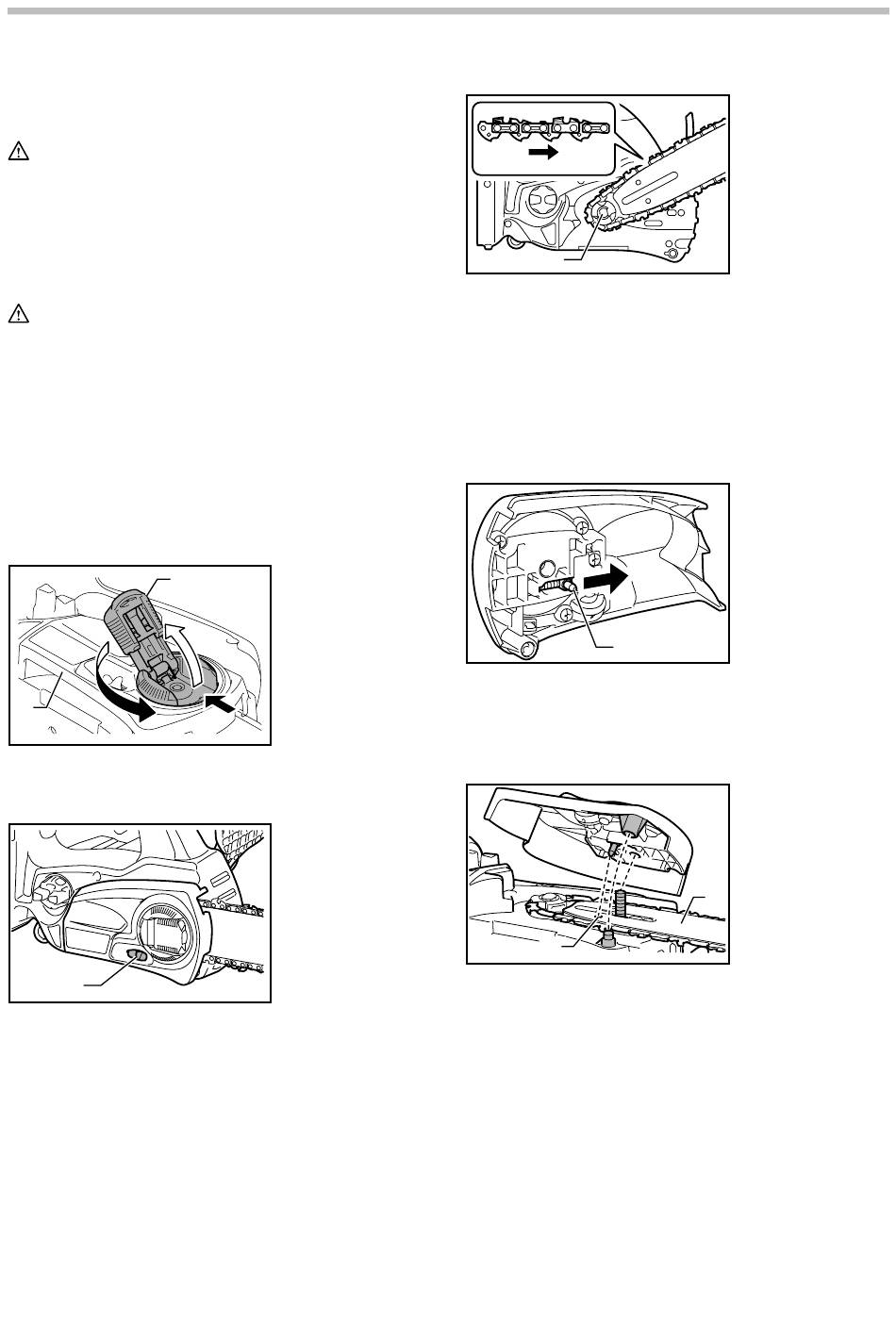

Extracción e instalación de la cadena de
sierra
PRECAUCIÓN:
Siempre use guantes al instalar o desinstalar la
•
cadena de la sierra.
La cadena de la sierra y barra de guía
•
permanecen calientes justo tras su utilización.
Deje que se enfríen lo suficiente antes de realizar
cualquier servicio sobre la herramienta.
Para quitar la cadena de sierra, proceda con los
siguientes pasos:
1. Presione y abra completamente la palanca hasta
que tope.
2
1
014674
2. Gire el ajustador giratorio hacia la dirección "-"
para liberar la tensión de la cadena de sierra.
1
014653
3. Gire la palanca en sentido contrario a las agujas
del reloj para aflojar la cubierta de la pieza
dentada hasta que se salga.
4. Retire la cubierta de la pieza dentada.
5. Retire la cadena de la sierra y la barra de guía de
la sierra.
Para colocar la cadena de sierra, proceda con los
siguientes pasos:
6. Asegúrese sobre la orientación de la cadena. La
marca sobre la cadena muestra la orientación
que debe aplicarse.
1. Cubierta de la
pieza dentada
2. Palanca
1. Control de
ajuste de
velocidad.
46
1
014660
7. Ajuste un extremo de la cadena de sierra sobre la
parte superior de la barra de guía y el otro
alrededor de la pieza dentada.
8. Repose la barra de guía en su lugar sobre la
sierra.
9. Gire el ajuste giratorio hacia la dirección "-" para
deslizar el clavija ajustadora en dirección de la
flecha.
1
014659
10. Coloque la cubierta de la pieza dentada en la
sierra de tal forma que la clavija ajustadora
quede colocada en el orificio pequeño de la barra
de guía.
1
014661
11. Dé un giro completo en sentido de las agujas del
reloj con la palanca y luego un cuarto de giro en
dirección opuesta para dejar aflojada la tensión
de la cadena.
12. Gire el ajuste giratorio para ajustar la tensión de
la cadena.
13. Gire la palanca en sentido de a las agujas del
reloj para fijar la cubierta de la pieza dentada.
1. Rueda de
engranaje
1. Clavija de ajuste
1. Orificio
2. Barra de guía
