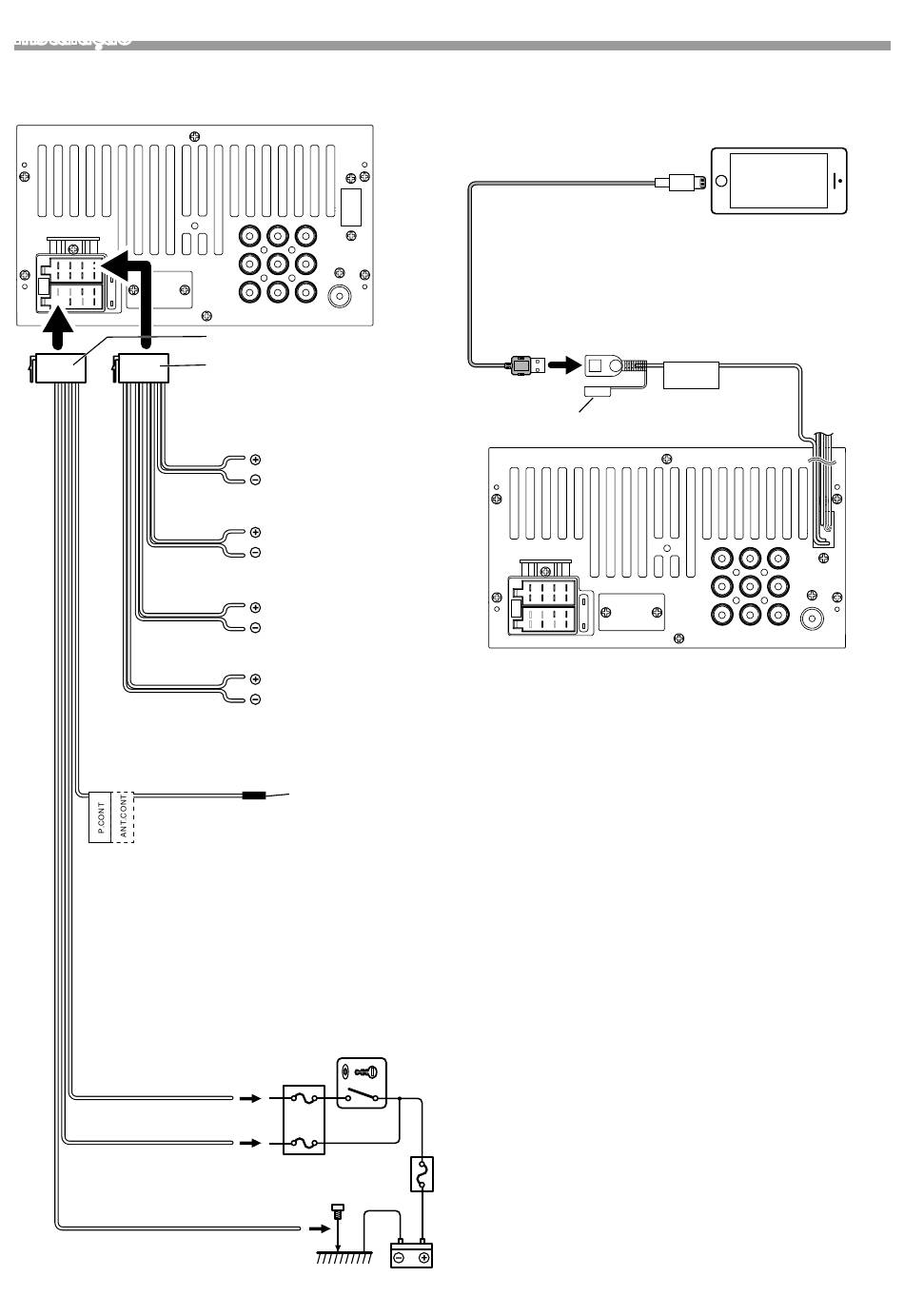

Instalação
⿠Apenas na área de vendas da América do Norte e
América do Sul
1 3 5 7
15A
2 4 6 8
1 3 5 7
2 4 6 8
Impedância do altifalante: 4-8 Ω
Branco
Branco/preto
Cinza
Cinza/preto
Verde
Verde/preto
Púrpura
Púrpura/preto
Azul/Branco
(Controlo da alimentação/ Fio de controlo da
antena)
Ligue ao terminal de controlo da
alimentação quando utilizar o
amplificador de potência opcional
ou ao terminal de alimentação para o
amplificador de potência da antena
de película ou de vara curta. (Máx. 300
mA, 12 V)
*1 Se não tiver sido efetuada qualquer
ligação, não deixe o cabo fora da
patilha.
Vermelho (Fio de
ignição)
Amarelo (Cabo da
bateria)
Preto (Fio de terra) ¤
(Para o chassis do carro)
AV-IN REAR FRONT
L L L
R R R
V CAM VOUT
ANT
Acessório 5
Acessório 6
Para o altifalante
frontal esquerdo
Para o altifalante
frontal direito
Para o altifalante
traseiro esquerdo
Para o altifalante
traseiro direito
*
1
Interruptor da chave de
ignição
ACC
B+
Caixa de fusíveis do
carro
Ñ Ligar um iPod/iPhone.
KS-U62 (0,8m)
Tampa
Corrente de fornecimento de energia máxima de
[1]
iPod/iPhone : CC 5 V = 1 A
[2] Vendido em separado
[3] Acessório opcional
Bateria
iPod/iPhone
Conector Lightning
[3]
Terminal USB
5V = 1A
AV-IN REAR
L L
15A
R R
V CAM
[2]
(0,8 m)
[1]
FRONT
L
R
VOUT
ANT
