Remplacement De L'obturateur Du Connecteur De Bus Pci; Retrait Du Panneau Obturateur Du Plateau De Gpu - IBM NeXtScale nx360 M4 Guide D'installation Et De Maintenance

Avertissement : Avant de mettre le noeud de traitement sous tension,
remettez l'obturateur en place pour assurer une ventilation et un
refroidissement corrects du système. Si vous utilisez le noeud de traitement
sans obturateur de connecteur de bus PCI, vous risquez d'endommager les
composants du noeud de traitement.

Remplacement de l'obturateur du connecteur de bus PCI

Les informations suivantes vous permettent d'installer l'obturateur du connecteur
de bus PCI.
Pour installer l'obturateur du connecteur de bus PCI, procédez comme suit :
1. Lisez les informations de sécurité qui se trouvent aux sections «Sécurité», à la
page ix et «Instructions d'installation», à la page 103.
2. Mettez le noeud de traitement et les périphériques hors tension, puis
déconnectez les cordons d'alimentation et tous les câbles externes.
3. Retirez le capot (voir «Retrait du capot de noeud de traitement», à la page 121).
4. Alignez la broche de l'obturateur du connecteur de bus PCI avec le trou de la
grille du côté droit du châssis, puis placez l'obturateur du connecteur de bus
PCI dans le noeud de traitement. Appuyez sur l'obturateur du connecteur de
bus PCI jusqu'à ce qu'il soit solidement fixé.

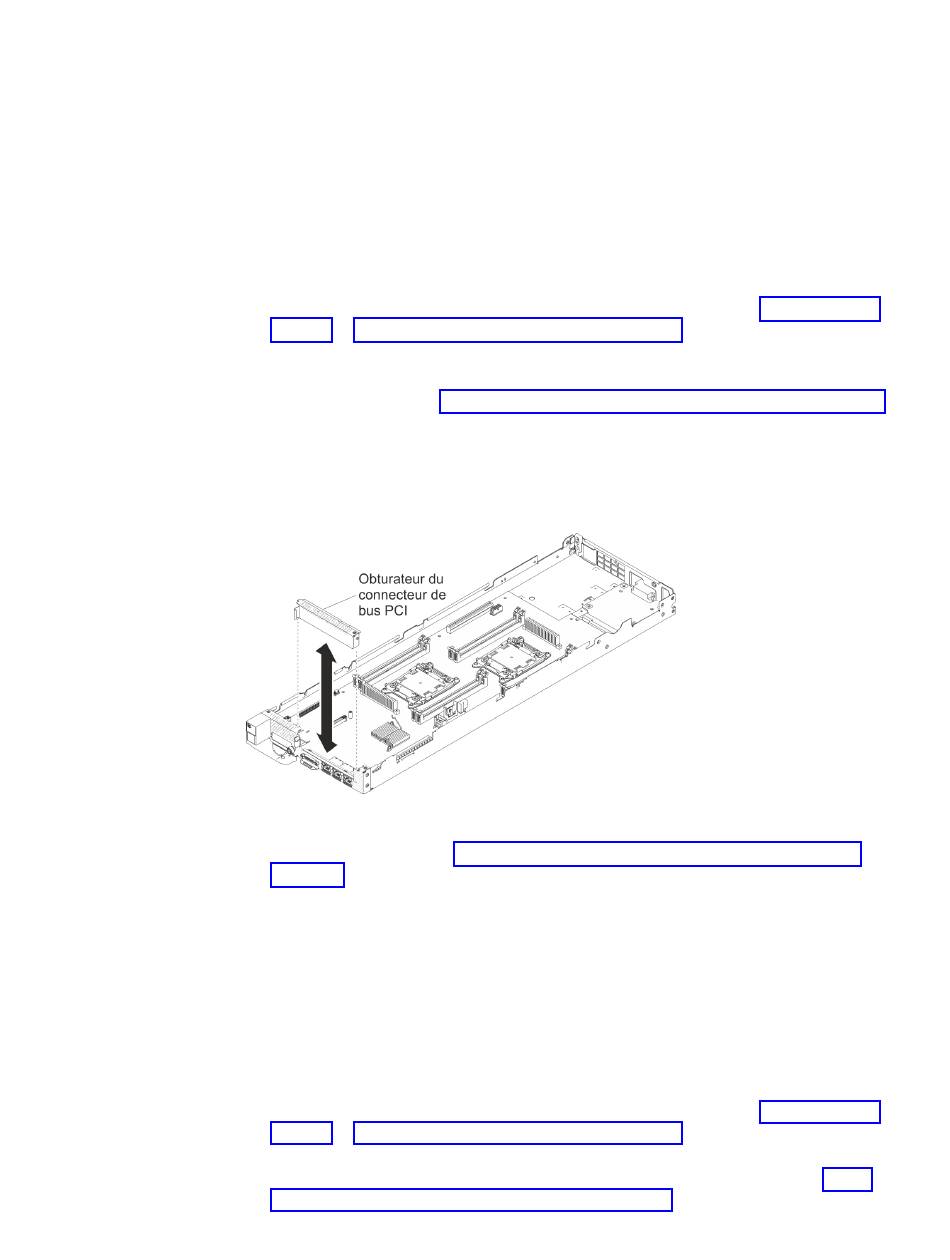

Figure 32. Installation de l'obturateur du connecteur de bus PCI
5. Replacez le capot (voir «Installation du capot de noeud de traitement», à la
page 123).
6. Faites glisser le noeud de traitement dans l'armoire.
7. Rebranchez les cordons d'alimentation et autres câbles retirés.
8. Mettez le noeud de traitement et tous les périphériques sous tension.

Retrait du panneau obturateur du Plateau de GPU

Les informations suivantes vous permettent de retirer le panneau obturateur du
Plateau de GPU.
Pour retirer le panneau obturateur du Plateau de GPU, procédez comme suit :
1. Lisez les informations de sécurité qui se trouvent aux sections «Sécurité», à la
page ix et «Instructions d'installation», à la page 103.
2. Mettez le noeud de traitement et les périphériques hors tension, puis
débranchez les cordons d'alimentation et tous les câbles externes (voir «Mise
hors tension du noeud de traitement», à la page 17).
