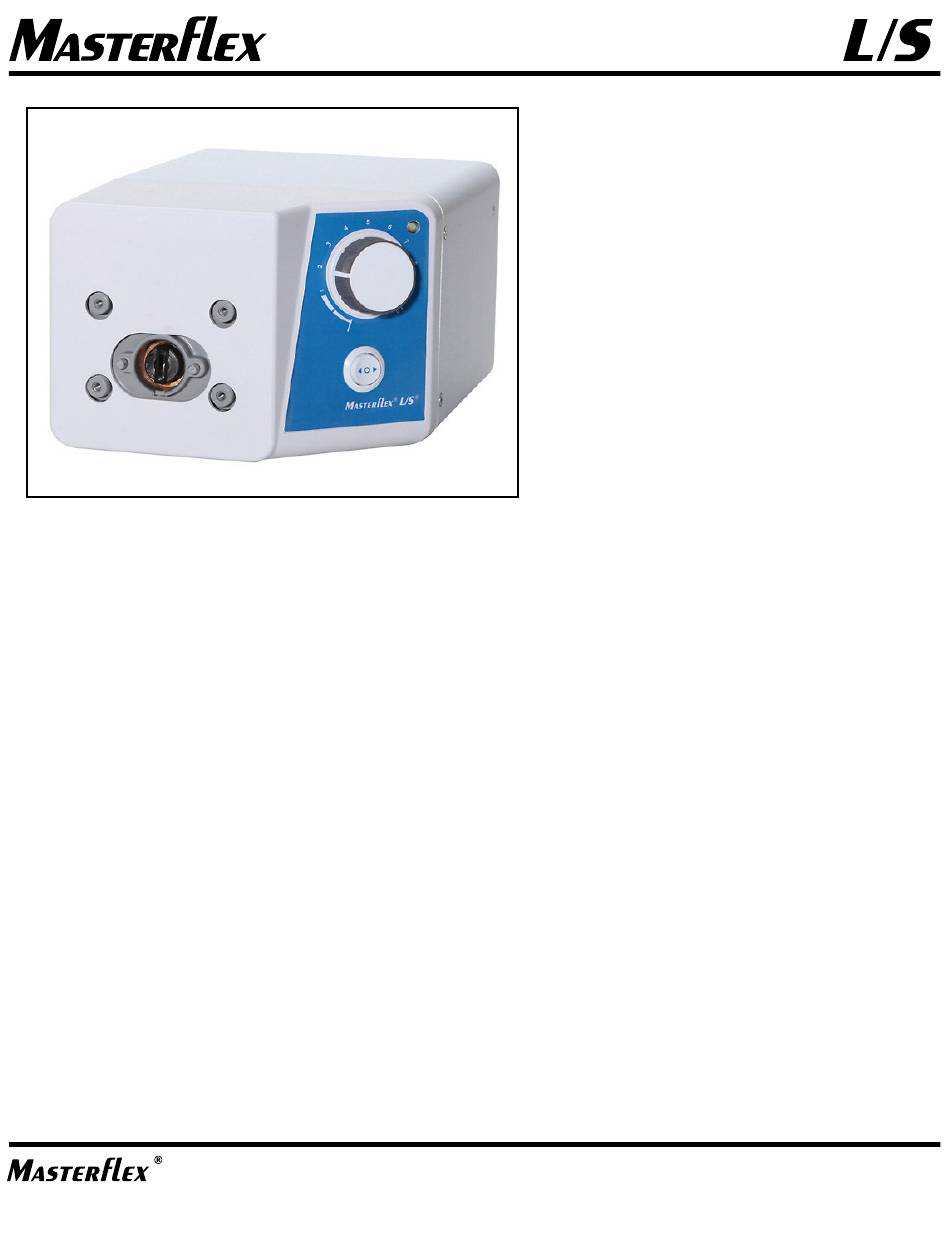

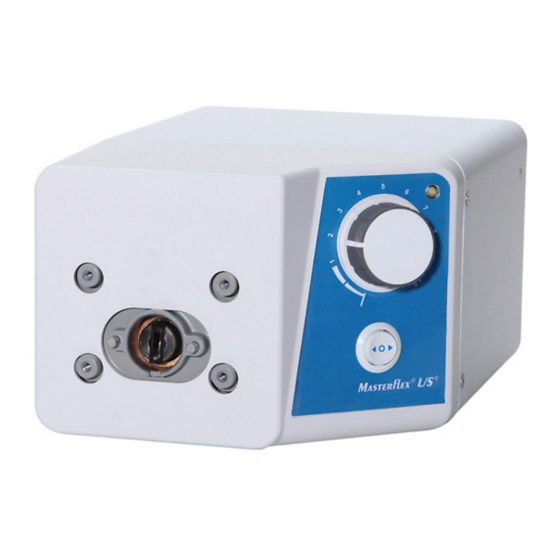

- Page 1 ® ® ® ® MANUEL DE L’UTILISATEUR : ENTRAÎNEMENTS DE POMPE N° de modèles 07555-00 07555-05 07555-10 07555-15 A-1299-1175 Édition 02 (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-549-7600 • 1-847-381-7050 www.masterflex.com • techinfo@masterflex.com...
-
Page 2: Pompe Pour Liquides
© 2019 Cole-Parmer Instrument Company LLC. Tous droits réservés Masterflex – Reg TM Cole-Parmer Instrument Company. ® Les marques commerciales comportant le symbole dans cette publication sont des marques déposées aux É.-U. et dans d'autres pays. POMPE POUR LIQUIDES ii Manuel d’utilisation des entraînements de pompe... -
Page 3: Explication Des Symboles
ATTENTION : Surface chaude. Ne pas toucher. ATTENTION : Risque de décharge électrique. Consulter le manuel de l’opérateur pour vérifier la nature des risques et prendre les mesures correctives. Masterflex Manuel d’utilisation des entraînements de pompe iii... -
Page 4: Limitations À L'utilisation Du Produit
Le calibre et le type du fusible sont indiqués sur le panneau arrière. 7. Les entraînements de pompe ne doivent pas être utilisés dans des endroits extérieurs ou dangereux. iv Manuel d’utilisation des entraînements de pompe Masterflex... -
Page 5: Table Des Matières
Assistance technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-2 Masterflex... - Page 6 Remplacement des fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3 vi Manuel d’utilisation des entraînements de pompe Masterflex...
-
Page 7: Section 1 Introduction
Section 1 Types de têtes de Montez jusqu'à 1 (600 tr/min) ou 2 (200 tr/min) têtes de pompe pompe prises en MASTERFLEX® L/S® et toutes les têtes de pompe compatibles MASTERFLEX. charge Masterflex Manuel d’utilisation des entraînements de pompe 1-1... -
Page 8: Section 2 Installation Et Mise En Service
3. Réglez le débit avec le potentiomètre de commande de vitesse à 1 tour. ATTENTION : Lorsque vous changez le sens d'écoulement, laissez la pompe s'arrêter complètement avant de la redémarrer. Ne pas procéder ainsi pourrait causer des dommages permanents au moteur. 2-1 Manuel d’utilisation des entraînements de pompe Masterflex... - Page 9 A. Trous de montage de la tête de pompe B. Commande de contrôle de vitesse à 1 tour C. Voyant d'alimentation D. Commutateur de sens de débit Figure 2-2. Vue des commandes avant de l’entraînement Masterflex Manuel d’utilisation des entraînements de pompe 2-2...
-
Page 10: Commande De Démarrage/Arrêt Externe
Figure 2-3. Configuration de la broche DB-9 avec schéma de câblage N° de Description broche DB-9 Marche/Arrêt Marche/Arrêt NOTE : Le cavalier doit être installé pour permettre le fonctionnement de la pompe Figure 2-4. Installation du cavalier de la broche DB-9 2-3 Manuel d’utilisation des entraînements de pompe Masterflex... -
Page 11: Section 3 Entretien
5. Insérez les charbons et placez les têtes de charbon 6. Installez le boîtier et fixez-le avec les vis de chaque côté. 7. Branchez le cordon d'alimentation sur le boîtier de branchement. Masterflex Manuel d’utilisation des entraînements de pompe 3-1... -
Page 12: Remplacement De L'unité D'entraînement/Charbons
B. Joint C. Couvercle D. Charbons moteur E. Ensemble d’entraînement 7-200 tr/min (inclus dans le kit de maintenance 07553-11) F. Couvercle de l’ensemble d’entraînement Figure 3-1. Vérification/remplacement de l’unité d’entraînement/charbons du moteur 3-2 Manuel d’utilisation des entraînements de pompe Masterflex... -
Page 13: Remplacement Des Fusibles
3. Retirez et vérifiez le fusible et remplacez-le s'il est défectueux. Figure 3-2. Remplacement des fusibles Élément Description Module d'entrée d’alimentation IEC / Cordon d’alimentation Fusible (5 x 20 mm) - Ne pas remplacer Masterflex Manuel d’utilisation des entraînements de pompe 3-3... -
Page 14: Pièces De Rechange
07520-06 Kit cavaliers (2 unités) 07555-90 Fusible (07555-05, 15) T1 .0A 250V ; 4 × 20 mm 77500-58 Fusible (07555-00, -10) T2 .0A 250V ; 5 × 20 mm 07555-92 Nettoyage Coupez l'alimentation de la pompe avant de AVERTISSEMENT : commencer une quelconque opération de nettoyage. -
Page 15: Section 4 Accessoires
Numéro de pièce Interrupteur pédale de 6 pi . avec connecteur DB-9 mâle 77595-35 Télécommande à main 07528-80 Connecteur DB-9 de commande externe 07595-45 Câble de commande à distance DB-9, 25 pi . 07595-47 Masterflex Manuel d’utilisation des entraînements de pompe 4-1... -
Page 16: Section 5 Spécifications
9,09 po x 7,23 po x 5,29 po (Longueur x Largeur x Hauteur) : (231 × 184 × 134,5 mm) Poids : 9,46 lb . (4,26 kg) Classification de l'enceinte : IP 22 selon IEC 60529 5-1 Manuel d’utilisation des entraînements de pompe Masterflex... - Page 17 Conformité : Certifié conforme à la norme ANSI/UL 61010-1 3e édition et CSA C22 .2 No . 61010-1-12 (pour le marquage CE) : EN61010-1 (Directive UE basse tension) et EN61326-1 (Directive européenne EMC) Masterflex Manuel d’utilisation des entraînements de pompe 5-2...
-
Page 18: Section 6 Garantie, Retour Du Produit Et Assistance Technique
Section 6 Assistance technique Garantie Utiliser uniquement des tubes MASTERFLEX de précision avec les pompes MASTERFLEX pour garantir des performances optimales. L'utilisation d'autres tubes peut annuler les garanties applicables. Ce produit est garanti contre tous les défauts de matériaux ou de fabrication, et au choix du fabricant ou du distributeur, tout produit défectueux sera gratuitement réparé... -
Page 19: Retour Du Produit
Tous dommages résultant d’un emballage incorrect sont de votre responsabilité. Assistance technique Si vous avez des questions sur l’utilisation de ce produit, contactez le fabricant ou le vendeur autorisé. Masterflex Manuel d’utilisation des entraînements de pompe 6-2... - Page 20 ® ® ® ® US & Canada only *EN809 manufactured by: Toll Free 1-800-MASTERFLEX | 1-800-637-3739 Cole-Parmer Instrument Company Outside US & Canada 28W092 Commercial Avenue, Barrington, IL 60010 techinfo@masterflex.com | www.masterflex.com 1-847-549-7600 | 1-847-381-7050...
