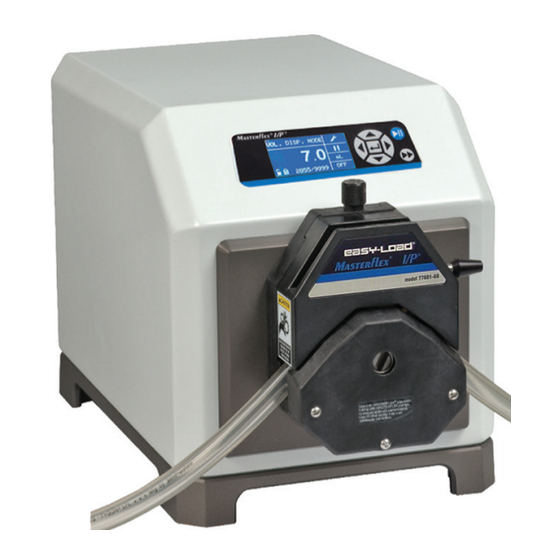

Manuel d'utilisation :
ENTRAÎNEMENTS DE
POMPES I/P
®
Numéro de modèle
MFLX77420-10
MFLX77420-20
A-1299-1089B
Édition 05
Publicité
Manuels Connexes pour Masterflex MFLX77420-10
Sommaire des Matières pour Masterflex MFLX77420-10

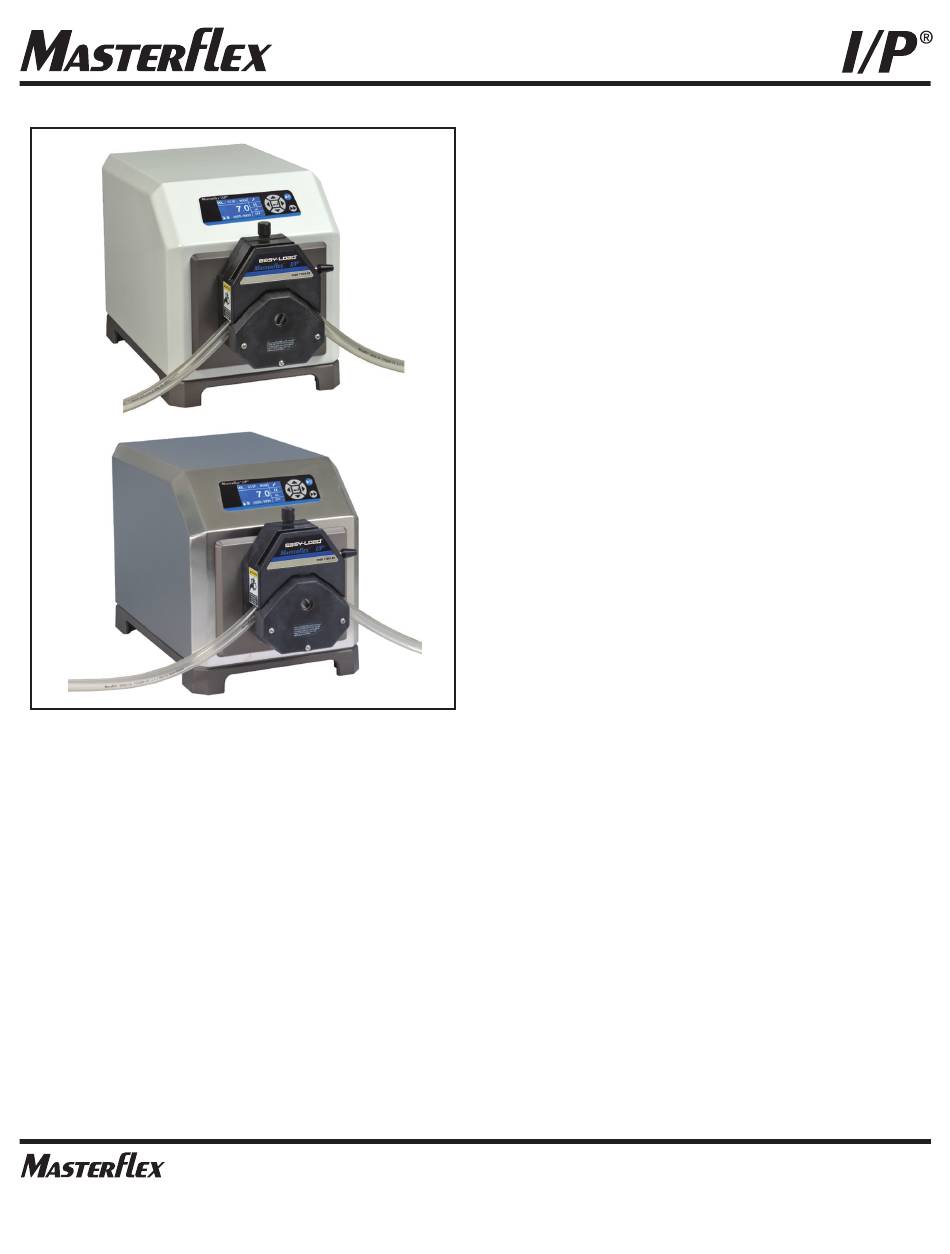

- Page 1 ® Manuel d’utilisation : ENTRAÎNEMENTS DE POMPES I/P ® Numéro de modèle MFLX77420-10 MFLX77420-20 MASTERFLEX ® ® A-1299-1089B Édition 05 ® (US & Canada only) Toll Free 1-800-MASTERFLEX • 1-800-637-3739 (Outside US & Canada) 1-847-381-7050 masterflex.tech@avantorsciences.com • www.avantorsciences.com/masterflex...
- Page 2 © 2023 Masterflex LLC. Tous droits réservés. Masterflex – Reg TM Masterflex LLC. Les marques suivies du symbole ® dans cette publication sont des marques déposées aux États-Unis et dans d’autres pays. POMPE POUR LIQUIDES Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 3 NEC (Code national de l’électricité), y compris et sans s'y limiter avec des liquides inflammables. Consulter l’usine pour connaître les produits adaptés à ces types d’application. Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 5 Nettoyage ........... .4-2 Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 6 Assistance technique ......... . .8-2 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 7 Remplacement des fusible ........4-2 Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 9 Fonctionnement du Mode distribution ......3-22 Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 11 L’entraînement numérique contrôle la vitesse des têtes de pompe MASTERFLEX® afin de fournir des débits variant de 0,001 à 3400 mL/min. Possibilité de monter jusqu’à 2 (600 tr/min) têtes de pompe MASTERFLEX et toute tête de pompe compatible avec MASTERFLEX.
- Page 12 à nos têtes de pompe multicanaux et à cartouche. La pompe numérique MASTERFLEX fournit une répétabilité de 0,1 pour cent de la vitesse du moteur afin de maximiser la productivité lors d’applications de précision de dosage des liquides, de distribution de lots et de remplissage.
- Page 13 Monter la tête de pompe et remplir les tubulures (voir les fiches techniques Tête de pompe dans ce lecteur flash ou sur le web). Vérifier que les galets sont propres de pompe et sans défauts. Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 15 AVERTISSEMENT : La rupture d’un tuyau peut provoquer une pul- vérisation de liquide refoulé par la pompe. Prendre les mesures appropriées pour protéger l’opérateur et les appareils. Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 16 L’amorçage s’arrête une fois la touche relâchée. ATTENTION : Éloigner les doigts du rotor lorsque la pompe fonctionne. Arrêter la pompe avant le chargement ou le déchargement des tuyaux. Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 17 ENTRÉE pour restaurer les paramètres par défaut. Pour restaurer les paramètres par défaut de l’entraînement, appuyer sur les touches GAUCHE/DROITE (/ ) en les maintenant enfoncées pendant la remise sous tension. Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 18 9. Placer un récipient mesureur à la sortie de la pompe. Mettre le champ DÉMARRER en surbrillance et appuyer sur la touche ENTRÉE. L’entraînement fonctionnera en se basant sur le volume par défaut du débit estimé sélectionné. Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 19 Ces 360 secondes dépassent la durée d’exécution maximum de 4 minutes (240 secondes). TÉTALONNAGE DE REMPLISSAGE - VOLUME EN LITRES TAILLE DU TUYAU PERSONNALISÉ VOLUME APPROXIMATIF 1,25 5,25 200 RÉVOLUTIONS Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 20 Verrouillage du pavé numérique : Permet de verrouiller et déverrouiller le pavé numérique. Volume cumulatif : Afficher et réinitialiser le volume cumulatif. Menu principal : Retourner au Menu principal. Quitter : Retourner à l’écran de fonctionnement du mode. Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 21 ENTRÉE pour obtenir l’écran Verrouillage du pavé numérique. Le verrouillage du pavé numérique permet d’empêcher quiconque de modifier les paramètres de l’entraînement. Une fois le verrouillage effectué, cette icône se change en Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 22 HAUT/VERS LE BAS du pavé directionnel pour sélectionner l’unité de débit souhaitée et appuyer sur ENTRÉE pour valider ce choix. L’entraînement va alors fonctionner dans cette unité de débit. Appuyer sur la touche MARCHE/ARRÊT pour faire repartir l’entraînement. Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 23 I. Affichage de la durée : Les chiffres du milieu indiquent la durée restante pour l’entraînement dans la Durée de marche ou Durée d’arrêt mise en surbrillance à droite de l’affichage (position D ou E, Figure 3-4). Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 24 à l’aide des flèches GAUCHE/DROITE. Après avoir sélectionné une Durée de marche optimale, appuyer de nouveau sur ENTRÉE pour valider. L’entraînement fonctionnera alors pendant la durée inscrite au centre de l’écran. 3-10 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 25 Sur l’écran Compte de lot, utiliser le pavé directionnel pour sélectionner RÉINITIAL. et appuyer sur la touche ENTRÉE pour réinitialiser le compte de lot, puis sélectionner QUIT. pour revenir à l’écran de fonctionnement principal du Mode distribution programmée. Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® 3-11...
- Page 26 K. Anti-gouttes: la présence d’une icône représentant une goutte d’eau indique que la fonction Anti-gouttes est activée. Pour plus d’informations, consulter Fonction Anti-gouttes page 3-27. Légende de l’affichage : On peut voir ci-dessous une capture d’écran de la page 3-12 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 27 Le compte de lot peut être réinitialisé depuis l’écran COMPTE DE LOT en sélectionnant RÉINITIAL. 8. Fonctionnement de l’entraînement : Appuyer sur la touche MARCHE/ARRÊT pour faire fonctionner l’entraînement selon les Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® 3-13...
- Page 28 Le volume maximum réel dépend de la taille du tuyau et des unités de débit sélectionnés. Légende de l’affichage : On peut voir ci-dessous une capture d’écran de la page d’écran correspondant à l’entraînement en Mode distribution de volume. 3-14 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 29 G. QUIT. : Pour revenir au Mode distribution répétée. H. Volume : Il s’agit de la quantité distribuée pendant la répétition. Figure 3-7. Fonctionnement du Mode distribution répétée Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® 3-15...
- Page 30 été sélectionnées, l’entraînement affiche un volume en ml dans le MODE DISTRIBUTION RÉPÉTÉE qui dépend de la taille de tuyau sélectionné. Voir ETALONNAGE DE TUYAU pour améliorer la précision de la conversion. 3-16 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 31 J. Anti-gouttes : la présence d’une icône représentant une goutte d’eau indique que la fonction Anti-gouttes est activée. Pour plus d’informations, consulter Fonction Anti-gouttes page 3-26. Figure 3-11. Fonctionnement du Mode distribution de volume Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® 3-17...
- Page 32 MARCHE/ARRÊT du pavé numérique ou du connecteur E/S à distance pour que l’entraînement commence la distribution suivante. 7. Réglage de la taille du lot : Utiliser le pavé directionnel et la touche ENTRÉE pour 3-18 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 33 Distribution volume est supérieure à 80 heures à 600 tr/min. Le volume maximum réel dépend de la taille du tuyau et des unités de débit sélectionnés. Figure 3-12. Écran du menu Télécommande Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® 3-19...
- Page 34 Vitesse de la commande de marche. Utiliser les contacts du Moteur en marche (normalement ouverts/fermés) pour indiquer si la pompe fonctionne. TENSION D'ENTRÉE : Lorsque cette fonction est sélectionnée, l’entraînement est 3-20 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 35 En MODE CONFIGURER REPETITION, l'arrivée MARCHE/ARRÊT fonctionne de la même manière qu’en MODE CONTINU; le fait de la fermer fait fonctionner la pompe jusqu’à l’ouverture. Pin No. Description Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® 3-21...
- Page 36 DÉMARRER/ARRÊTER, l’entraînement commence une distribution avec une fermeture momentanée des contacts et s’arrête avec une fermeture momentanée des contacts à la fois pendant la période de distribution et pendant la période d’intervalle. 3-22 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 37 REMARQUE : Les sorties des collecteurs ouverts en état de "faible impédance" sont mises à la terre et en état « d’impédance élevée » sont fondamentalement flottantes. Voir la page suivante sur le Collecteur Ouvert. Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® 3-23...
- Page 38 Contacts de relais normalement ouverts et normalement fermés Sortie d’alarme générale : Ouverte (impédance élevée) lorsqu’une alarme est affichée Témoin Local/Télécommande : Ouvert (impédance élevée) en mode télécommande (Tension d’entrée ou Courant d’entrée). 3-24 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 39 120 V aux contacts de relais ! +24 V 10 k Sortie Vers le contrôleur programmable Figure 3-15. Raccordement des sorties de collecteur ouvert vers un contrôleur programmable Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® 3-25...
- Page 40 VERS LE HAUT et VERS LE BAS et DROITE et GAUCHE pour changer les chiffres. Appuyer sur la touche ENTRÉE et ensuite sélectionner QUITTER pour enregistrer le réglage. Désormais l’entraînement s’inversera après chaque distribution. 3-26 Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 41 Engrenage uniquement (600 tr/min) 7553-09 REMARQUE : (La trousse de remplacement de joint n’est pas offerte à l’utilisateur final. Veuillez contacter un centre d’entretien agréé en cas de défaillance du joint.) Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 42 Garder le carter de l’entraînement propre en utilisant des détergents non agressifs. Ne pas immerger ni utiliser de quantités abondantes de liquide lors du nettoyage. Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 43 « MARCHE » sans manuel pour de plus amples détails. arrivée au connecteur E/S. 2. Sélectionner « MARCHE» dans le menu DEMARRER/ARRÊTER pour faire fonctionner sans arrivée au câble du connecteur E/S. Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 44 2) Les données de EEPROM sont hors limites. Actions : L’erreur sera supprimée après 10 secondes et les paramètres seront réinitialisés sur les valeurs par défaut. Si l’erreur persiste, consulter l’usine. Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 45 à 104° F (40° C). Vérifier que la pompe tourne librement et qu’il n’y a aucune restriction du débit d’air. Si l’erreur persiste, consulter l’usine. Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 46 Condition(s) d’erreur : Interruption déclenchée quand la surveillance n’a pas été mise à jour. Actions : Effectuer un cycle d’initialisation de l’entraînement pour réinitialiser l’erreur. Si l’erreur persiste, consulter l’usine. Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 47 Accessoires Section 6 Pédale (NEMA 4X) 07575-84 Câble de télécommande, broches 31 (NEMA 4X), 07575-80 25 pi (7,62 m) Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 49 Tension d’entrée (0–10 V c.c. à 10 kΩ), Fonctionnement nominal de ±50 V Tous modèles Courant d’entrée (0–20 mA ou 4–20 mA à 250 Ω), Fonctionnement nominal de ±50 V Masterflex Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ®...
- Page 50 Révision 1, ou une version plus récente de la même norme comprenant les même critères de contrôle et d’essais. (Pour conformité CE): EN61010-1 : (Directive européenne sur les basses tensions) et EN61326 : (Directive de compatibilité européenne) Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 51 Section 8 Assistance technique GARANTIE Utiliser uniquement des tubes MASTERFLEX extrudés avec précision avec les pompes MASTERFLEX pour garantir des performances optimales. L’utilisation d’autres tubes peut annuler les garanties applicables. Ce produit est garanti contre tout défaut de matériel ou de main-d’œuvre et tout produit défectueux sera, à...
- Page 52 Nous ne serons pas responsable des dommages résultant d’un emballage incorrect. Assistance Technique Si vous avez des questions concernant l’utilisation de ce produit, contactez le fabricant ou le revendeur autorisé. Manuel d'utilisation des entraînements de pompes péristaltiques numériques MASTERFLEX ® Masterflex...
- Page 54 ® US & Canada only *EN809 manufactured by: Masterflex LLC Toll Free 1-800-MASTERFLEX | 1-800-637-3739 28092 W Commercial Avenue, Barrington, IL 60010 Outside US & Canada masterflex.tech@avantorsciences.com 1-847-381-7050 www.avantorsciences.com/masterflex...
