7 Installation
Fig.56
2
C U -
0 H 0
3
MW-1001068-1
C U -
Fig.57
0 H 0
4
5
MW-1001069-1
Fig.58
2
3
4
MW-1001071-1
62
PFC
2
S C B
- 1 0
2
S C B
- 1 0
1

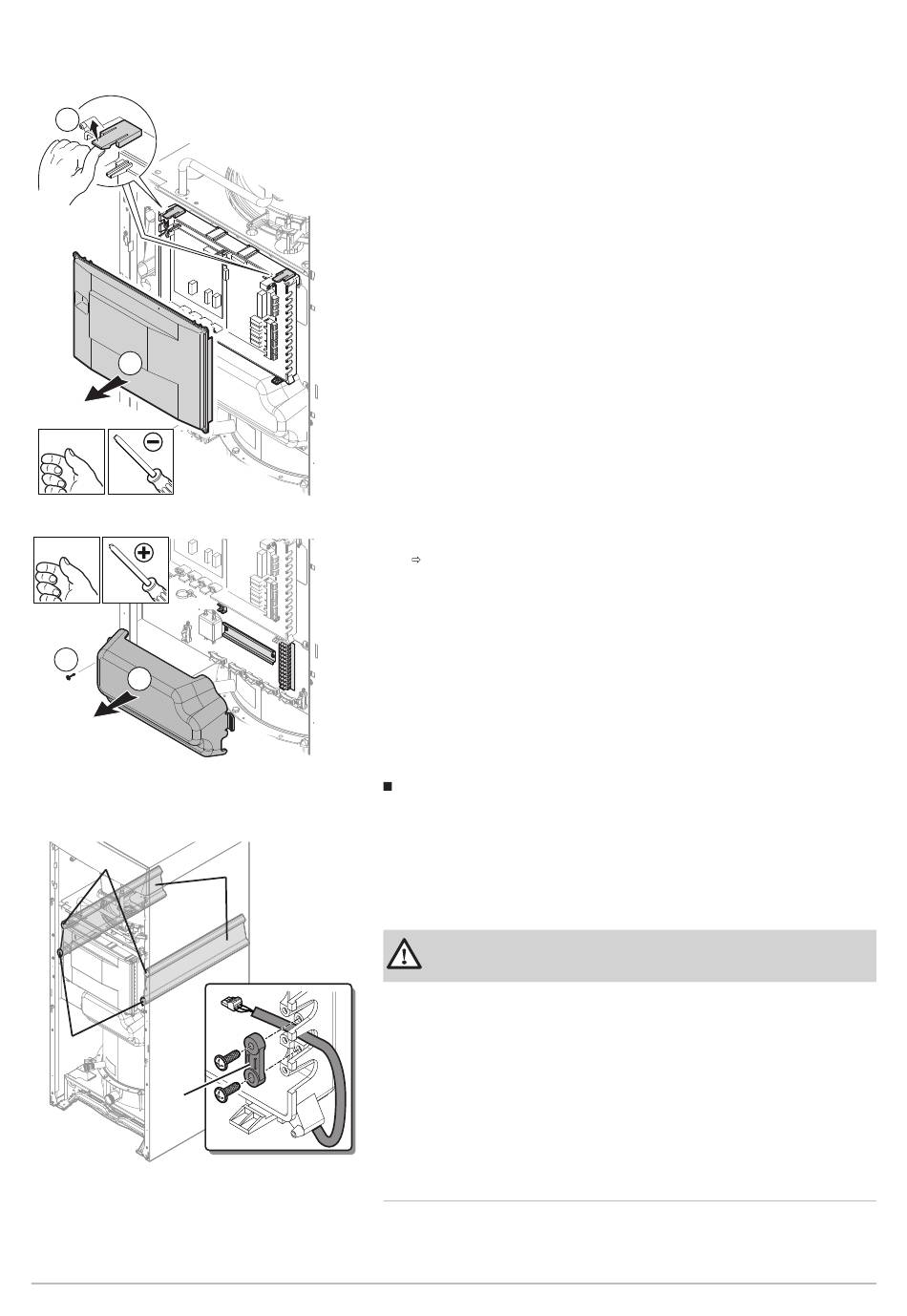

2. Soulever les languettes.
3. Déposer le capot de protection électrique.
4. Enlever la vis.
5. Déposer le capot de protection électrique.
La platine de raccordement, le rail pour les contacteurs, le bornier
de raccordement, le raccordement à la terre et le filtre antiparasite
sont accessibles.
Passage de câbles
1 Goulotte de passage câbles
2 Passage des câbles de sondes
3 Passage des câbles 230 V
4 Lors des raccordements, fixer le ou les câble(s) à l'aide des arrêts
de traction
Danger
Séparer les câbles de sondes des câbles de circuits 230 V.
7.9.4
Description de la carte électronique CU-OH–02
La carte électronique CU-OH–02 est l'unité de contrôle primaire de la
chaudière. Elle permet d'interconnecter tous les organes de la chaudière
et de gérer les sécurités et le circuit primaire de la chaudière.
7665591 - v06 - 02062021
