7 Installation

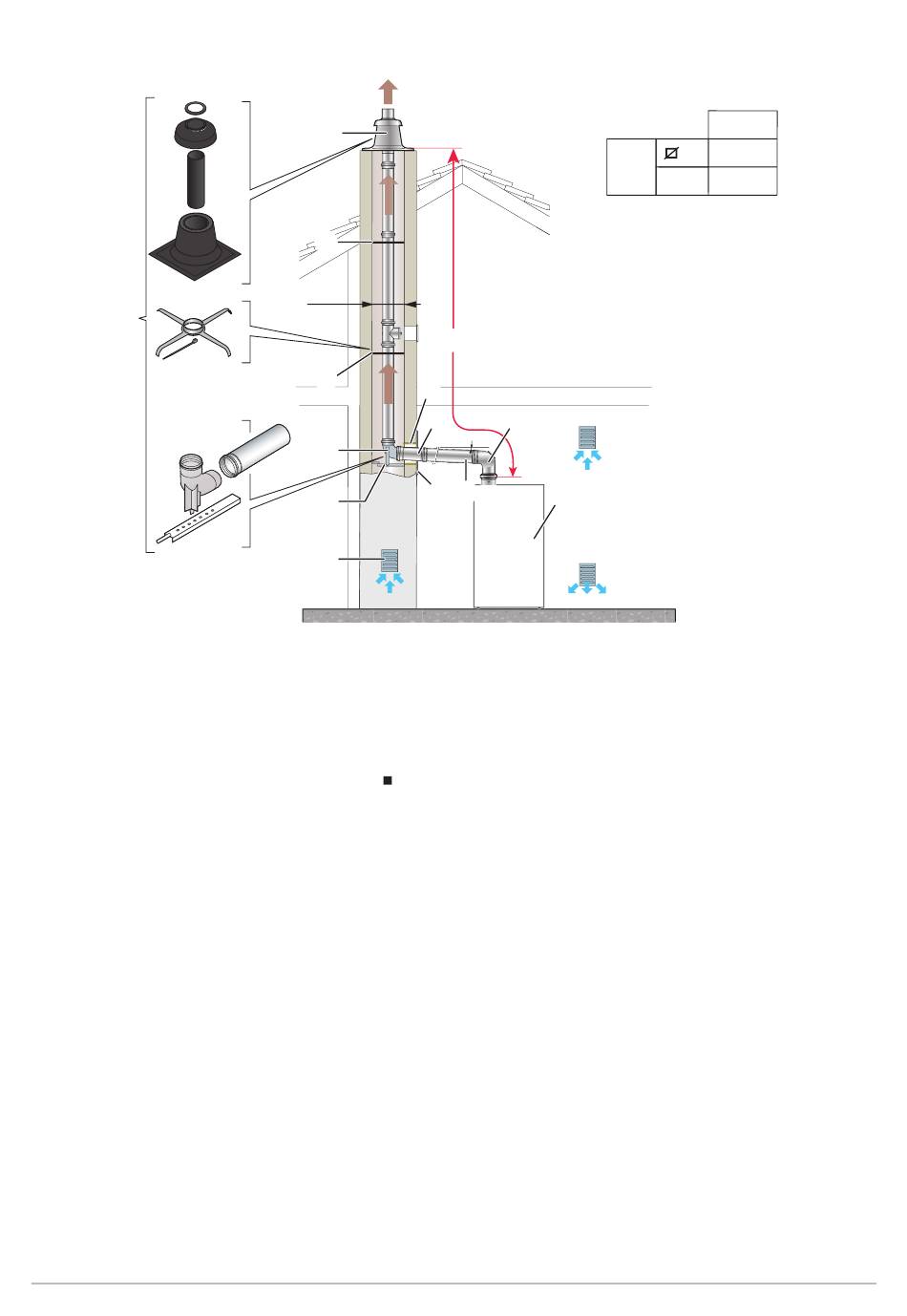

Fig.54
DY177
1 Terminal avec solin
2 Etoiles de centrage
3 Coude à 87°
4 Rail support
5 Grille d'aération (option)
6 Fourreau - Diamètre 124 - Longueur 0,5 m (option
DY753)
58
PFC
1
2
x mini
L
2
6
7
3
8 9
4
5
Raccordement de type B23 et B23P en flexible
Utiliser le colis DY888.
X min
10
3°
11
MW-2000478-1
7 Rallonge DN110 - Longueur 0,5 m
8 Plaque de finition (option DY879)
9 Rallonge DN110 (option)
10 Coude DN110 (option)
11 Chaudière + option MV102
DN110
mm
170
Ø mm
190
7665591 - v06 - 02062021
