Assemblage du Cadre

1.
Pour faciliter lʼassemblage, lisez les infor-
mations à la page 6 avant de commencer.

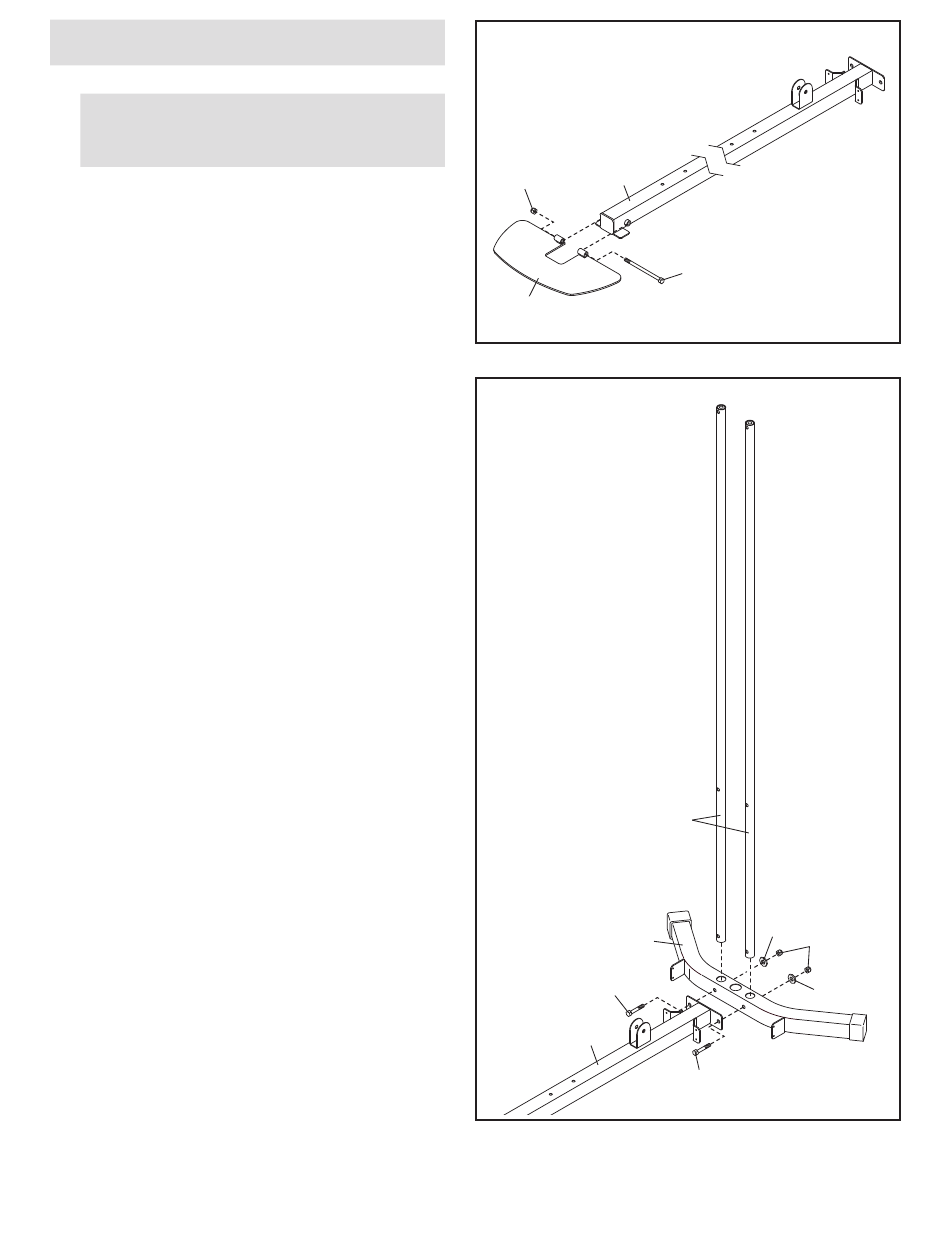

Attachez la Plaque de Pied (38) à la Base (1) à
lʼaide dʼun Boulon de M10 x 130mm (72) et dʼun
Écrou de Verrouillage de M10 (56). Évitez de
trop serrer lʼÉcrou de Verrouillage, la Plaque
de Pied doit pouvoir pivoter facilement.
2. Attachez les Guides de Poids (21) et la Base
(1) au Stabilisateur (2) à lʼaide de deux Boulons
de M10 x 67mm (71), de deux Rondelles de
M10 (57), et de deux Écrous de Verrouillage de
M10 (56). Ne serrez pas encore les Écrous
de Verrouillage.
1
1
56
38
2
2
71
1
7
72
21
57
56
57
71
