Weider WEEVSY30810.1 Manuel De L'utilisateur page 13

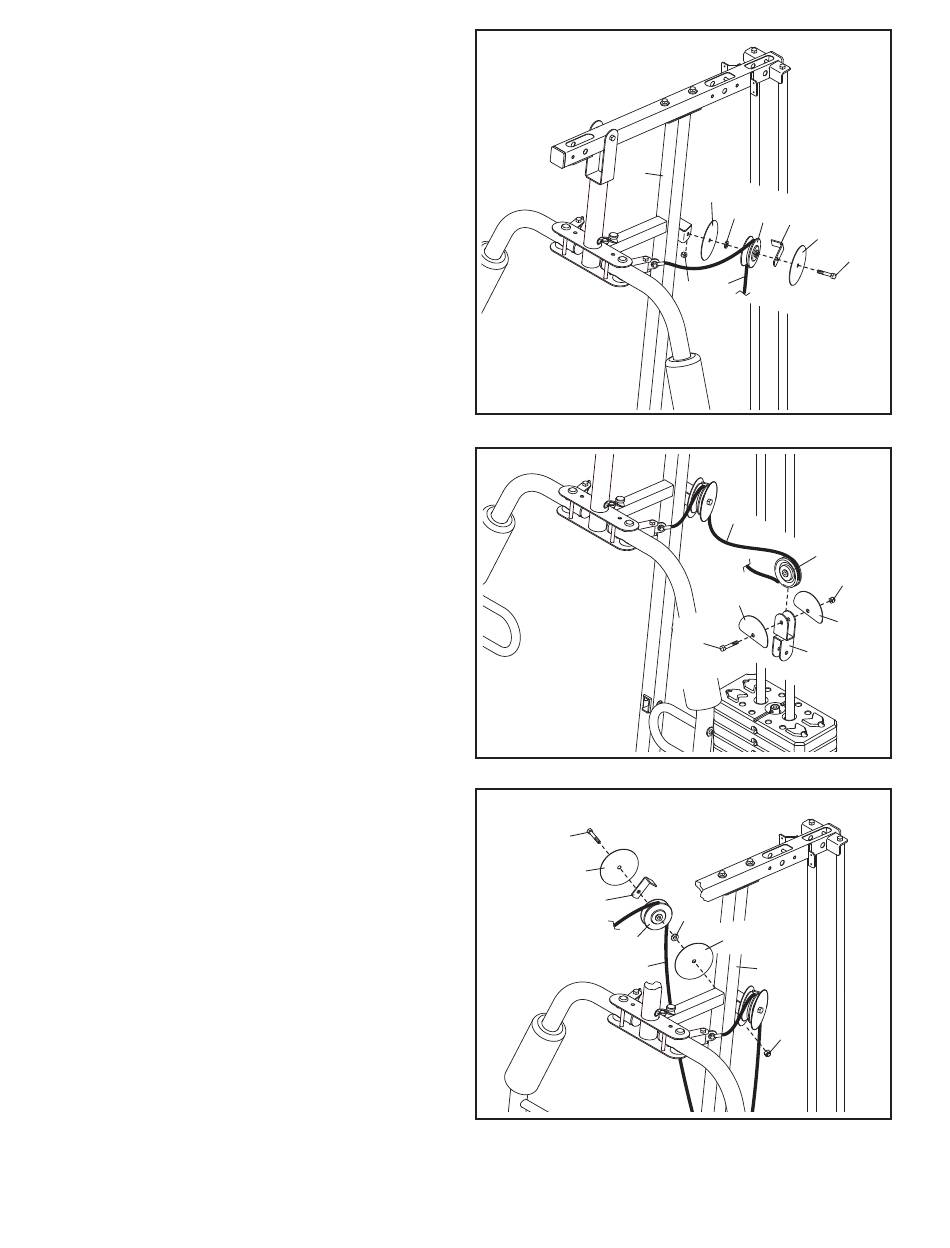

15. Localisez les deux Poulies en « V » (46), les
neuf Poulies Épaisses (non illustrées), et les
deux Poulies Minces (non illustrées).
Acheminez le Câble des Bras (54) au-dessus
dʼune Poulie en « V » (46).
Attachez la Poulie en « V » (46), un Grand Arrêt
de Câble (50), deux Protections Complètes
(41), et une Rondelle de M10 (57) au Montant
(3) à lʼaide dʼun Boulon de M10 x 63mm (75) et
dʼun Écrou de Verrouillage de M10 (56).
Assurez-vous que le Grand Arrêt de Câble
(50) est orienté de façon à maintenir le Câble
des Bras (54) dans la gorge de la Poulie en
« V » (46).
16. Acheminez le Câble des Bras (54) autour dʼune
Poulie Épaisse (48).
Attachez la Poulie Épaisse (48) et deux Demies
Protections (43) au Double Support en « U »
(63) à lʼaide dʼun Boulon de M10 x 46mm (81)
et dʼun Écrou de Verrouillage de M10 (56).
Assurez-vous que les Demies Protections se
trouvent à lʼextérieur du Double Support en
« U » comme illustré.
17. Acheminez le Câble des Bras (54) au-dessus
dʼune Poulie en « V » (46).
Attachez la Poulie en « V » (46), un Grand Arrêt
de Câble (50), deux Protections Complètes
(41), et une Rondelle de M10 (57) au Montant
(3) à lʼaide dʼun Boulon de M10 x 63mm (75) et
dʼun Écrou de Verrouillage de M10 (56).
Assurez-vous que le Grand Arrêt de Câble
(50) est orienté de façon à maintenir le Câble
des Bras (54) dans la gorge de la Poulie en
« V » (46).
15
3
16
17
75
41
50
46
54
13
41
57 46 50
41
75
54
56
54
48
56
43
43
81
63
57
41
3
56
