consignes d'installation
18
|
1. Retirer la vis de la plaque qui recouvre
l'ouverture d'évacuation (plaque d'évacuation
'A') située sur le dessus du foyer.
2. Prendre le manchon de raccordement, appuyer
tout en le tournant dans le trou pour couper la
couche d'isolant. Retirer le manchon et retirer
l'isolant du manchon. Les vis du couvercle
intérieur devraient être exposées.
3. Retirer les vis du couvercle intérieur (plaque
d'évacuation 'B') et réinsérer le couvercle sous
l'isolant.
4. Déplier un conduit d'évacuation flexible et
placer les manchons isolants sur le conduit
d'évacuation flexible de 8 po (203 mm) de dia.
Laisser une courte section de conduit flexible
exposée à chaque bout. À un bout, insérer le
manchon de raccordement dans le conduit
flexible et avec une bride de fixation, maintenir
en place le conduit flexible.
5. À l'aide d'une pince à découper, faire des
incisions au bout du manchon de raccordement.
Un minimum de 4 languettes sera nécessaire :
faire des incisions espacées de 1 po (25 mm)
les unes des autres, tout autour du périmètre
du manchon (languettes de 1 po [25 mm] de
large).
6. Insérer le manchon de raccordement sur le
dessus de l'appareil jusqu'à ce que le joint du
manchon repose sur le dessus de la partie
interne de l'appareil. Insérer des pinces par
l'ouverture de la grille d'aération supérieure,
pour rabattre vers l'extérieur les languettes
(minimum 4) du manchon de raccordement.
Un marteau peut être nécessaire pour tapoter
sur les languettes pour qu'elles s'ajustent
parfaitement sur la partie inférieure du dessus
interne du foyer. Tirer sur le manchon isolant
pour le faire descendre jusque sur le dessus
de l'appareil. Répéter les étapes 1 à 6 pour le
deuxième conduit d'évacuation flexible et le
manchon.

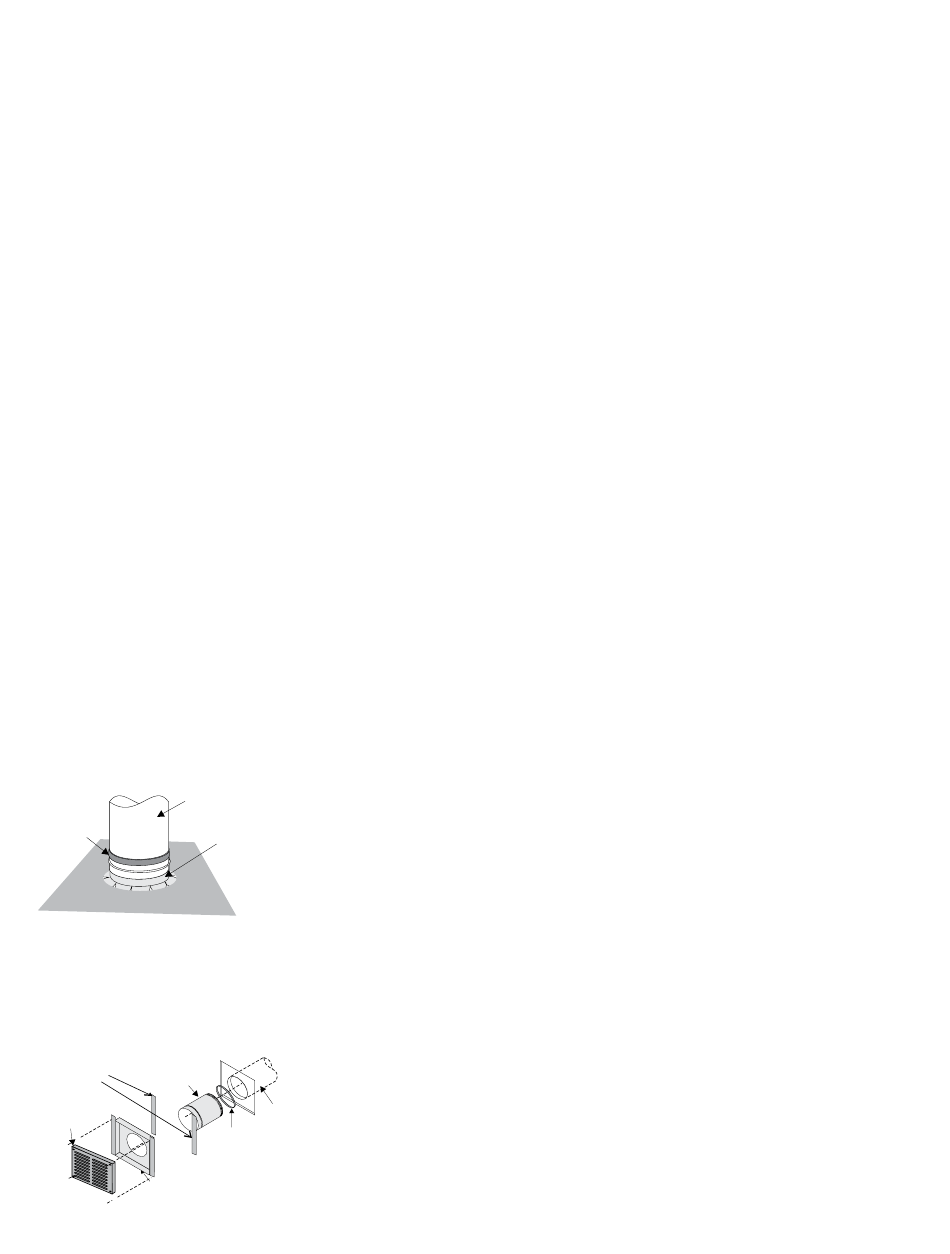

Évacuation flexible
Attache
7. Placer les cadres d'évacuation des grilles dans
les ouvertures brutes, entre les montants de
la structure d'encadrement. Veiller à ajouter
deux bandes d'isolation derrière les rebords
du cadre, avant de le fixer au mur. Ces cadres
s'ajustent entre les montants espacés de 16
po (406 mm), centre à centre. Utiliser 4 clous
ou vis pour fixer le cadre aux montants.
Manchon
Bandes
de raccordement
isolantes
Grille d'évacuation
Cadre
de l'évacuation
18 | Foyer au bois FP90
8. Insérer le manchon de raccordement à l'autre
bout du conduit d'évacuation flexible de 5 pi
(1,5 m) et utiliser une bride de serrage réglable
pour maintenir en place le conduit d'évacuation.
Couper les languettes au bord du manchon de
raccordement (au moins 4 languettes requises).
Insérer le manchon dans le trou de 8 po (203
mm) du cadre de montage. Utiliser une pince
pour rabattre les languettes (au moins 4) pour
fixer le manchon au cadre de montage.
9. Insérer un manchon isolant sur le conduit
d'évacuation flexible, jusqu'à l'arrière du cadre
de montage. Le conduit d'évacuation flexible
devrait maintenant être raccordé solidement
au foyer et aux cadres de montage. Répéter
les étapes 1 à 8 pour le deuxième dispositif de
conduit d'évacuation flexible.
10. Installer la plaque d'obturation sur le foyer.
Celle-ci couvre l'ouverture de la grille d'aération
supérieure du foyer et fait circuler l'air chaud du
ventilateur dans les deux conduits d'évacuation
flexibles de 8 po (203 mm) de diamètre. Ap-
pliquer un scellant haute température sur la
plaque d'obturation. Poser la plaque d'obturation
sur l'avant du foyer et couvrir l'ouverture de la
grille d'aération supérieure. S'assurer de sceller
tous les trous exposés de la plaque d'obturation
avec du scellant haute température.
REMARQUE :
S'assurer que la plaque d'obturation est bien
en place, solidement vissée au foyer Regency
FP90.
11. Dimensions des ouver tures des grilles
d'évacuation de l'enceinte de cheminée : 3 po
haut x 10 po large (76 mm H x 254 mm L).
AVERTISSEMENT :
Une évacuation d'enceinte de cheminée de 30
po
(194 cm
2
quelle configuration d'installation, pour éviter
une surchauffe importante de l'enceinte. Utiliser
seulement l'évacuation d'enceinte fournie avec
le foyer FP90, ou toute évacuation équivalente
Manchon
ayant une restriction de circulation d'air identique
de raccordement
ou inférieure (pour les installations aux États-
Unis seulement).
12. Vérifier à nouveau tous les raccordements des
conduits d'évacuation flexibles installés, pour
s'assurer qu'ils sont fixés solidement. Installer
un revêtement mural et couper des ouvertures
pour la ventilation de l'enceinte de cheminée, et
des sorties d'évacuation d'air chaud.
13. Installer la grille d'évacuation d'enceinte et
installer les grilles d'évacuation pour les sorties
d'air chaud.
REMARQUE :
Les gr illes d'évacuation du système
Évacuation
d'alimentation d'air par gravité doivent être
flexible
espacées d'au moins 5 po (127 mm).
Attache
) DOIT être installée dans n'importe
2
