consignes d'installation
32
|

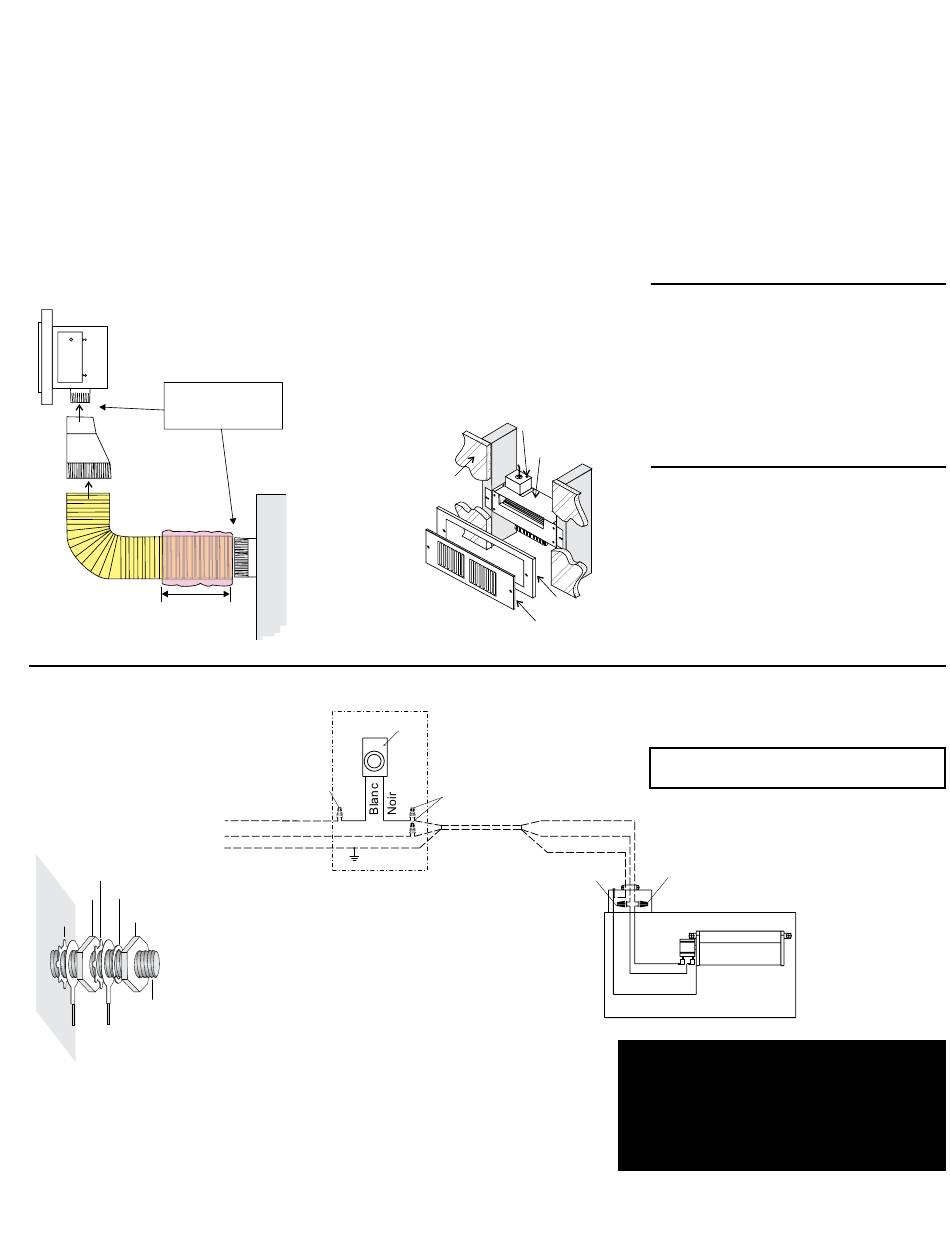

Conduit d'air ovale : Fixer l'adaptateur rond
à ovale à la buse de démarrage du foyer et un
conduit ovale de 6 po (non fourni) à l'adaptateur.
Compléter la section de conduit en reliant le
conduit ovale au boîtier du ventilateur.
Conduits d'air rond et ovale : Une combinai-
son de conduits rond de 6 po et ovale de 6 po
peut être utilisée pour construire la section de
conduit. Les pièces pour un conduit ovale ne
sont pas fournies mais peuvent être achetées
auprès d'un distributeur CVC.
Boîtier du
ventilateur
Fixer à l'aide de 3 vis et de
ruban adhésif en
aluminium (UL 181A-P ou
équivalent)
Adaptateur
Rond à ovale
Finished
Surface
Conduit d'air
rond de 6 po
HEAT DUMP FAN SCHEMATIC FOR MANUAL JAN 5, 01
Isolant sur les 60
premiers pouces
de conduit à partir
Schéma 3
du foyer
120 Volts
60 Hz
Rondelle
en étoile
Écrou
Rondelle
Rondelle
Écrou
en étoile
Cosse
de mise à la terre
Fil de terre
#8
Mise
du cordon
à la terre
Tige de mise à la
d'alimentation
du ventilateur
NOTE: The wires (in dotted lines)
and the wire nuts are not supplied.
Attention : S'assurer que les fils ne
soient pas en contact avec une sur-
face chaude ni à proximité de bords
tranchants.
IMPORTANT : Si le ventilateur interne est installé, il ne peut pas être mis en marche si le ventilateur du système de conduit d'air
32 | Foyer au bois FP90
SYSTÈME HEATWAVE (NON CERTIFIÉ EPA)
4) Installer le rhéostat mural à vitesse variable
(avec fonction OFF) dans un emplacement
accessible. Le commutateur du rhéostat
contrôle le fonctionnement du ventilateur.
5) Brancher un câble au 120V en courant alternatif
(CA) pour alimenter le rhéostat mural et relier
le rhéostat au boîtier de jonction du ventilateur.
Utiliser des connecteurs pour relier les câbles
120V CA aux fils sous-tension et neutre du
ventilateur et visser le fil de terre 120V CA au
boîtier de jonction du ventilateur. Se reporter
au schéma de câblage ci-dessous.
6) Visser le boîtier de jonction du ventilateur au
boîtier du ventilateur.
Ground
screw hole
Fan
Housing
Appareil
Adapter
Frame
Register
Schéma 4
SCHÉMA DE CÂBLAGE
Rhéostat
~
Capuchon
de connexion
Noir (chargé)
Blanc (neutre)
Cuivre (mise à la terre)
Fil
Mise à la terre
Boîtier de raccordement
du rhéostat
terre
Ne jamais couper la borne de mise
à la terre.
Trou pour visser
le fil de
mise à la terre
Boîtier
du ventilateur
Surface
de
fin
ition
Cadre de
l'adaptateur
Registre
Capuchons
de connexion
Noir
Fil
Blanc
Mise à la terre
Capuchon
de connexion
Dispositif
du ventilateur
Heat Wave
HeatWave est en marche.
7) Visser le cadre de l'adaptateur du registre et
le registre d'air au boîtier du ventilateur (voir
schéma 4 ci-dessous).
Remarque : Pour les nouvelles constructions,
seul le registre d'air est requis pour couvrir
l'ouverture.
8) Compléter l'installation du foyer conformément
au manuel d'installation du foyer.
FONCTIONNEMENT
1) Allumer le foyer en suivant les directives et le
laisser chauffer.
2) Mettre le rhéostat mural sur "ON" et régler la
vitesse variable en fonction du débit d'air sou-
haité au niveau du registre du conduit d'air.
ENTRETIEN
1) Effectuer l'entretien du foyer conformément au
manuel d'installation du foyer.
2) Garder le(s) registre(s) d'air propre(s) et veiller
à ce qu'il(s) ne soi(en)t pas obstrué(s).
REMARQUE : Les câbles (en pointillé) et les
connecteurs sont vendus séparément.
Capuchon
de connexion
Ventilateur
Noir
Blanc
Vert
ATTENTION : Répertorier tous les câbles
et raccordements avant de les débrancher
lors des contrôles d'entretien. Des erreurs
de raccordement peuvent provoquer des
dysfonctionnements et présenter un
danger.
