NIVELLEMENT LATÉRAL
1. Stationnez la tondeuse sur une surface plane et pavée, serrez le frein de
stationnement, arrêtez le moteur, retirez la clé du commutateur d'allumage et
débranchez les fils des bougies d'allumage. A l'aide de la pédale de levage du
plateau de coupe, placez le plateau de coupe en position de hauteur de coupe de
4 po (10.2 cm) (la position de hauteur de coupe de 4 po est recommandée pour
voir et obtenir une mesure). Toute position de hauteur de coupe est acceptable
à condition qu'une mesure correcte puisse être prise) et faites tourner les deux
lames extérieures de façon à ce qu'elles soient perpendiculaires à la tondeuse.
2. Mesurez la distance entre l'extrémité gauche de la lame et le sol et l'extrémité
droite de la lame et le sol. Les deux mesures doivent être égales. Si ce n'est pas le
cas, passez à l'étape suivante.
3. Réglez le boulon à œil (a) à l'avant gauche du plateau de coupe de manière à ce
que la hauteur lame-sol à l'extrémité extérieure droite de la lame corresponde à
celle de l'extrémité extérieure gauche de la lame. Pour ce faire, il faut desserrer
les contre-écrous (b) sur le boulon à œil (a) et serrer le contre-écrou supérieur (b)
pour lever le plateau et desserrer le contre-écrou (b) pour l'abaisser. La hauteur
de l'extrémité de la lame extérieure droite est fixée par le boulon à œil avant
droit (a); vous devez donc ajuster l'extrémité extérieure gauche pour qu'elle
corresponde à la hauteur de l'extrémité extérieure droite (Figure 31).
(a)
(b)
4. Une fois le réglage effectué, resserrez les contre-écrous (b).
NIVELLEMENT AVANT-ARRIÈRE
1. Stationnez la tondeuse sur une surface plane et pavée, serrez le frein de
stationnement, arrêtez le moteur, retirez la clé du commutateur d'allumage et
débranchez les fils des bougies d'allumage. A l'aide de la pédale de levage du
plateau de coupe, placez le plateau de coupe en position de hauteur de coupe de
4 po (10.2 cm) (la position de hauteur de coupe de 4 po est recommandée pour
voir et obtenir une mesure). Toute position de hauteur de coupe est acceptable
à condition qu'une mesure correcte puisse être prise) et faites tourner les deux
lames extérieures de façon à ce qu'elles soient perpendiculaires à la tondeuse.
2. Mesurez la hauteur de la lame au sol à l'extrémité arrière de la lame droite.
Assurez-vous de nouveau de prendre la mesure à l'extrémité arrière de la lame
droite lorsque les lames sont parallèles à l'axe longitudinal de la tondeuse.
La hauteur entre la lame et le sol à l'arrière de la pointe de la lame doit être
supérieure de 1⁄8 po à 1⁄4 po (3,2 à 6,4 mm) à celle de la pointe avant. C'est
l'inclinaison de la lame. La différence de hauteur doit être la même pour la
lame gauche, mesurée de l'avant à l'arrière. Le pas ne doit pas dépasser 1⁄16 po
(1,6 mm) si la hauteur de coupe est inférieure à 1-1⁄2 po (3,8 cm).
3. Desserrez les contre-écrous (b) à l'arrière, à gauche et à droite des boulons à œil
du plateau de coupe (a) (Figure 31).
4. Commencez par l'arrière droit pour relever l'arrière du plateau de coupe, serrez
le contre-écrou supérieur (b) pour relever le plateau de coupe ou desserrez le
contre-écrou supérieur (b) pour abaisser l'arrière du plateau de coupe (Figure 31).
5. Ajustez le contre-écrou (b) à l'arrière gauche pour éliminer le « jeu » de la tige
filetée (Figure 31).
ENTRETIEN DU PRODUIT

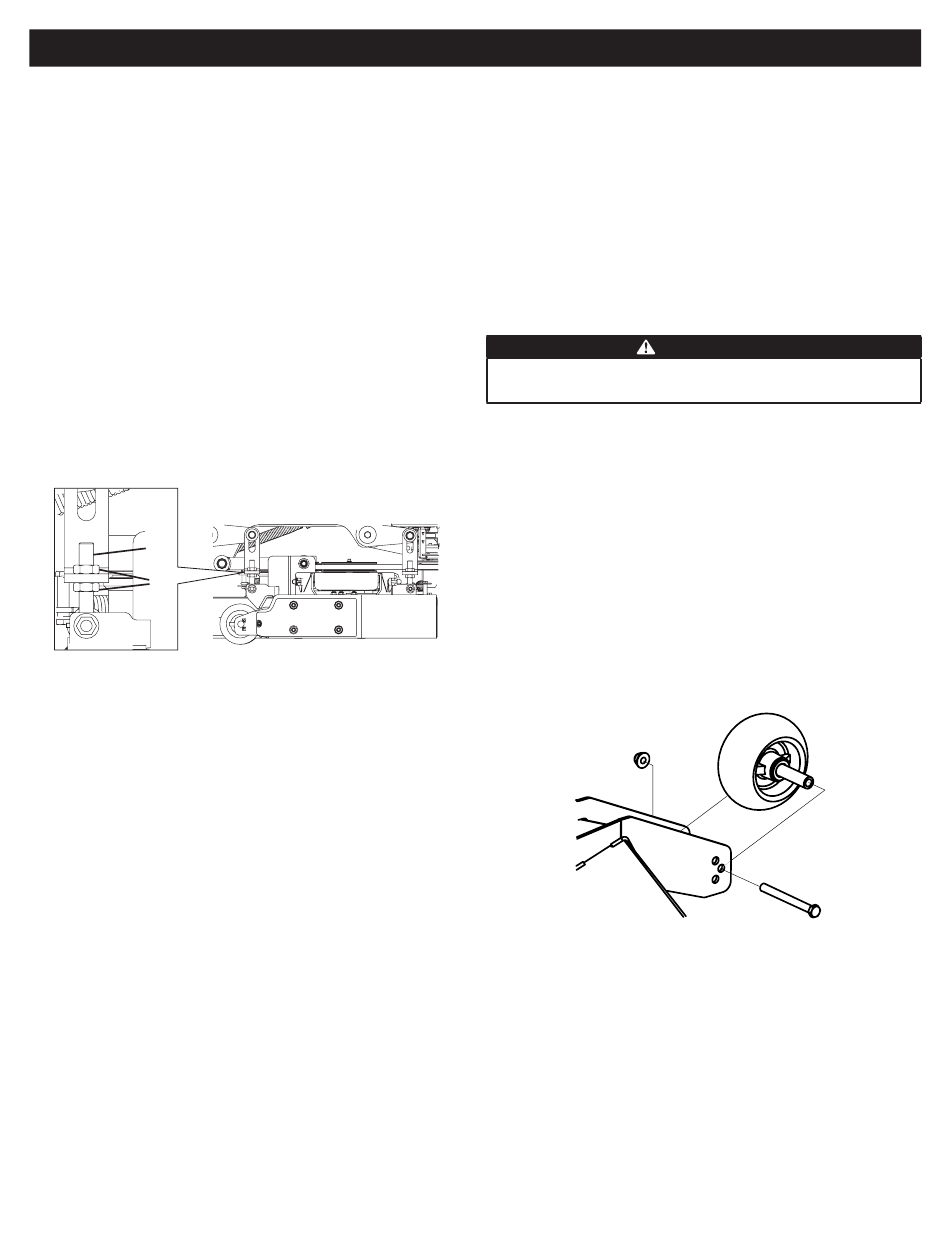

Figure 31
6. Serrez les deux contre-écrous inférieurs (b) pour fixer le réglage du plateau de
coupe (Figure 31).
7. Le réglage final consiste à éliminer le « jeu » de la tringlerie arrière gauche si
l'arrière du plateau de coupe est relevé, en réglant les contre-écrous (b) sur
le boulon à œil (a). Desserrez les contre-écrous (b) et serrez le contre-écrou
supérieur (b) pour éliminer le « jeu » (Figure 31).
8. Dans de nombreux cas, il sera nécessaire de régler la hauteur du plateau de coupe
en utilisant à la fois les boulons à œil (a) et le réglage de l'inclinaison pour obtenir
les hauteurs correctes entre la lame et le sol. Si vous vous souvenez que le réglage
de la pointe de la lame avant droite est fixe et que vous nivelez à cette hauteur, le
réglage du plateau de coupe sera simplifié (Figure 31).
Ajustement des roues de jauge avant (le cas échéant)
Éloignez vos mains et vos pieds de l'ouverture d'éjection du plateau
de coupe.
Les roues de jauge avant sur le plateau de coupe de la tondeuse disposent d'une
fonction anti-scalp et ne doivent pas glisser sur le sol. Les roues de jauge avant
doivent se trouver à environ 1/4 à 1/2 po (6.4 to 12.7 mm) du sol lorsque le plateau de
coupe est réglé à la hauteur désirée.
À l'aide de la poignée de levage, réglez le plateau de coupe à la hauteur désirée, puis
vérifiez la distance entre la roue de jauge et le sol. Si nécessaire, ajustez les roues de
jauge avant comme suit :
1. Vérifiez visuellement la distance entre les roues de jauge avant et le sol. Si les
roues de jauge sont proches du sol ou entrent en contact avec celui-ci, elles
doivent être relevées. Si elles sont à plus de 1⁄2 po (12.7 mm) du sol, elles doivent
être abaissées.
2. Retirez le contre-écrou (a) qui fixe l'une des roues de jauge avant (b) au plateau
de coupe. Retirez la roue de jauge avant (b), la vis hexagonale (c) et l'entretoise
(d) (Figure 32).
(a)
NOTE : il y a une paire de roues de jauge avant sur l'avant des ponts de 54» et 60».
3. Insérez la vis hexagonale (c) dans l'un des trois trous de repérage du support de
la roue de jauge avant (e) qui permettra à la roue de jauge avant (b) d'avoir un
espace de 1/4-1/2 po (6.4 to 12.7 mm) avec le sol (Figure 32).
4. Prenez note du trou de repérage de la roue de jauge avant qui vient d'être
ajustée (b), et ajustez l'autre roue de jauge avant (b) dans le trou de repérage
correspondant de l'autre support de roue de jauge avant (e) (Figure 32).
62
AVERTISSEMENT
(b)
(d)
(e)
(c)
Figure 32
