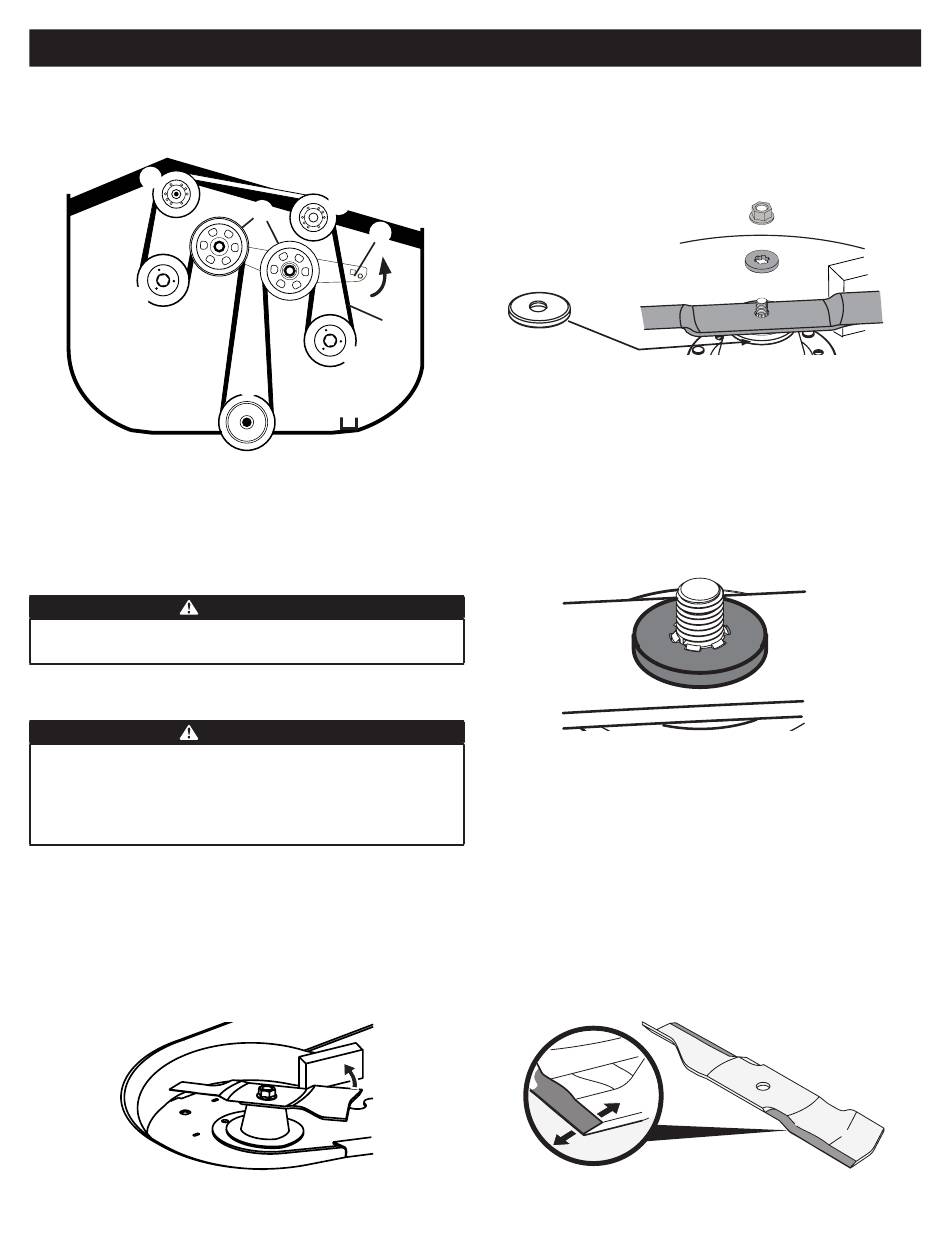

5. En utilisant une clé de 1⁄2 po (12,7 mm) dans le support de poulie de tension
(g), tournez la clé vers l'avant de la tondeuse et faites glisser la courroie
d'entraînement de la PDF (h) hors de la poulie de l'axe droit (i) (Figure 42).
(j)
(j)
NOTE : les écrous de vitesse doivent maintenir les vis de carrosserie et le boulon
de la languette en place, si ce n'est pas le cas, réinstallez-les.
6. Tout en maintenant le support de la poulie de tension, desserrez la courroie de la
prise de force autour des poulies (j) et de l'embrayage de la prise de force (k) et
faites glisser la courroie pour l'éloigner des poulies (Figure 42).
AVERTISSEMENT
Évitez les blessures par pincement. Ne placez jamais vos doigts sur le ressort
de renvoi ou entre la courroie et une poulie lorsque vous retirez la courroie.
7. Inversez les ÉTAPES 3 à 6 pour installer la nouvelle courroie de la prise de force.
Remplacement des lames
AVERTISSEMENT
Avant toute opération d'entretien, débrayez la prise de force, engagez le
levier du frein de stationnement, tournez la clé de contact sur la position
« OFF » et retirez la clé de l'interrupteur. Protégez vos mains à l'aide de gants
épais lorsque vous manipulez les lames. Lors de l'entretien du plateau de
coupe, faites attention à ne pas vous couper sur les lames affûtées.
POUR RETIRER LES LAMES :
1. Retirez la plateau de coupe en suivant les instructions de la section Retrait du
plateau de coupe.
2. Relevez l'avant du plateau de coupe d'environ un pied et bloquez-le dans
cette position.
3. Enroulez un chiffon autour d'une extrémité de la lame (a) et saisissez-la pour
l'empêcher de tourner, ou bloquez la lame (a) en plaçant un bloc de bois (b) entre
la lame (a) et le carter du plateau de coupe (c) (Figure 43).
ENTRETIEN DU PRODUIT
(j)
(j)
(a)
(h)
(i)
(k)
Figure 42
(c)
(b)
(a)
Figure 43
4. Retirez l'écrou de la bride (d) et la rondelle plate (e) qui fixent la lame (a) à la
tondeuse (a) et retirez la lame (Figure 44).
NOTE : plateau de coupe de 36 pouces uniquement - Un capuchon (f) est présent
entre la lame et la tondeuse. Avant l'assemblage, assurez-vous que le capuchon
est en place avant d'installer la lame (Figure 44).
(f)
5. Si nécessaire, affûtez la lame. Voir Remplacement des lames.
POUR RÉINSTALLER LA LAME
1. Placez la lame sur l'arbre de la broche. Veillez à installer la lame avec le côté
marqué « Bottom », « Grass Side » ou avec un numéro de pièce estampillé
face au sol lorsque le plateau est réinstallé sur la tondeuse et en position
de fonctionnement.
2. Placez soigneusement la rondelle plate sur l'arbre à broche. Veillez à ce que
les cannelures à la base du filetage de l'arbre à broche soient alignées avec les
cannelures de la rondelle (Figure 45).
3. Empêchez la lame de tourner dans le sens horaire lorsque vous remettez en place
l'écrou de blocage de la bride (dans le sens inverse du retrait de la lame).
4. Installez le contre-écrou à collerette sur l'arbre à broche par-dessus la lame et la
rondelle plate. Serrez entre 100 et 130 po-lb (136 à 176 N-m).
AFFÛTAGE DES LAMES
1. Retirez les lames. Voir Remplacement des lames.
2. Nettoyez les lames de tous les débris. Gardez les lames affûtées et exemptes
d'accumulation en tout temps.
3. Pour affûter correctement les lames de coupe, enlevez des quantités égales de
métal des deux extrémités des lames le long des bords de coupe, parallèlement
au bord de fuite, à un angle de 25° à 30°. Il faut toujours affûter chaque bord de
lame de la même manière pour maintenir l'équilibre de la lame (Figure 46).
66
(d)
(e)
(a)
Figure 44
Figure 45
Figure 46
