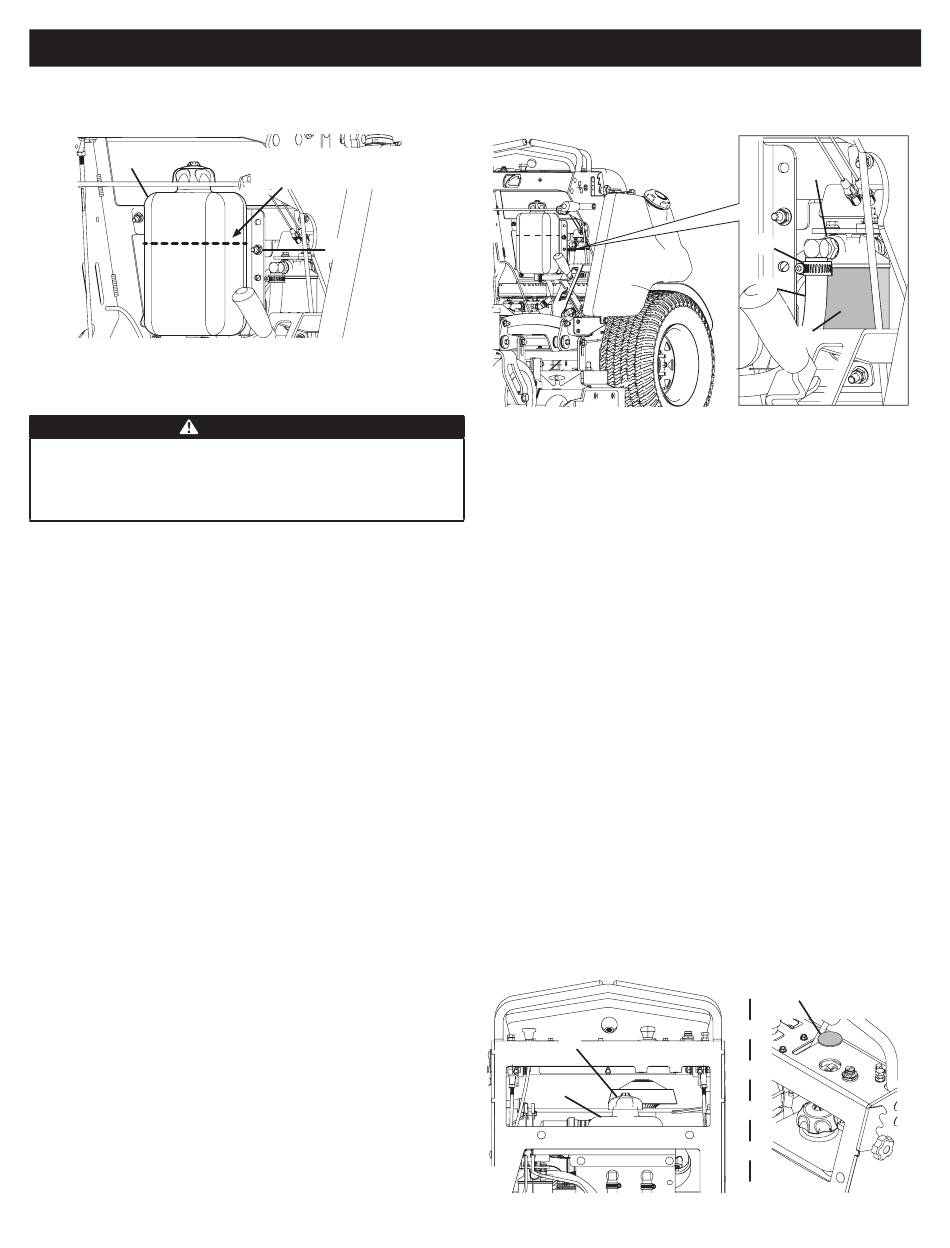

3. Si nécessaire, ajoutez de l'huile à la transmission hydrostatique. Reportez-vous à
la section Ajout d'huile pour transmission hydrostatique de cette procédure.
(a)
Vidange de l'huile de la transmission hydrostatique et
remplacement du filtre à huile
AVERTISSEMENT
Si la tondeuse a été utilisée récemment, le moteur, le silencieux et les
surfaces métalliques environnantes sont chauds et peuvent provoquer
des brûlures de la peau. Laissez le moteur refroidir pendant au moins cinq
minutes. Prenez toutes les précautions nécessaires pour éviter les brûlures.
NOTE : soyez prudent lorsque vous changez l'huile de la transmission hydrostatique
et le filtre à huile. Ne laissez pas l'huile couler sur les pompes à huile de la
transmission hydrostatique.
1. Placez un bac approprié sur le côté gauche du plateau de coupe, aussi près que
possible du filtre à huile.
2. Desserrez le collier de serrage (a) qui fixe le tuyau d'huile de transmission (b) à
l'ensemble du filtre à huile de transmission (c) (Figure 27).
3. Placez un entonnoir sous l'ensemble du filtre à huile de transmission de manière à
ce que l'entonnoir se vide dans le bac positionné à l'ÉTAPE 1.
4. Débranchez le tuyau d'huile de transmission de l'ensemble du filtre à huile
de transmission et laissez l'huile de transmission hydrostatique s'écouler
dans l'entonnoir.
5. Si nécessaire, procédez comme suit pour remplacer le filtre à huile (Figure 27) :
a. Retirez le filtre à huile existant (d) de l'ensemble du filtre à huile de la
transmission (c).
b. Appliquez une légère quantité d'huile sur le joint du filtre.
c. Installez le nouveau filtre à huile et serrez-le de 3/4 à 1 tour après que le
joint est entré en contact avec la base de l'ensemble du filtre à huile de
la transmission.
6. Reconnectez le tuyau d'huile de transmission à l'ensemble de filtre d'huile de
transmission et fixez le tuyau à l'aide du collier de serrage desserré à l'ÉTAPE 2.
7. Serrez le collier de serrage (a) qui fixe le tuyau d'huile de transmission (b) à
l'ensemble du filtre à huile de transmission (c) (Figure 27).
ENTRETIEN DU PRODUIT
Niveau de remplissage de l'huile
de la transmission hydrostatique
(b)
Figure 26
8. Ajoutez de l'huile de transmission hydrostatique neuve. Reportez-vous à la
section Ajout d'huile pour transmission hydrostatique de cette procédure.
Ajout d'huile pour transmission hydrostatique
1. Desserrez les deux boutons en étoile qui fixent le repose-jambes à la tondeuse.
2. Retirez le repose-jambes de la tondeuse.
3. Retirez le panneau arrière de la tondeuse. Reportez-vous à la section Retrait/
Installation du panneau arrière.
4. Retirez le bouchon du réservoir d'huile de la transmission hydrostatique (a)
(Figure 28).
5. Tondeuses avec plateaux de coupe de 48, 54 ou 60 pouces uniquement : Insérez
un entonnoir dans le réservoir (b) (Figure 28).
6. Tondeuses avec plateau de coupe de 36 pouces uniquement (Figure 28) :
a. Retirez le capuchon noir (c) du panneau de commande en passant la main
sous le panneau, en serrant les deux languettes et en poussant vers le haut
(Figure 28).
b. Insérez un entonnoir à long col à travers le panneau de commande et dans le
réservoir d'huile de la transmission hydrostatique.
7. Ajoutez de l'huile de transmission hydrostatique jusqu'à ce que le niveau soit au
même niveau que les boulons de montage du réservoir supérieur (Figure 26 à la
page 59).
8. Remettez en place le bouchon du réservoir d'huile de la transmission
hydrostatique (et le bouchon noir s'il a été retiré de la transmission) et serrez-
le fermement.
9. Purgez l'air de la transmission hydrostatique. Reportez-vous à la section Purge de
l'air de la transmission hydrostatique de cette procédure.
10. Réinstallez le panneau arrière. Reportez-vous à la section Retrait/Installation du
panneau arrière.
11. À l'aide des deux boutons en étoile, réinstallez le repose-jambes.
(a)
(b)
59
(c)
(a)
(b)
(d)
Figure 27
(c)
Figure 28
