Attelles d'extractions série XT
3.3 - Assemblage attelle d'extraction XT PLUS
3.3.1 Assemblage QHI (Quick Head
Immobilizer)
Appliquer l'immobilisateur de tête QHI avant l'utilisation
de l'attelle XT.
1. Avant l'application s'assurer que l'attelle est positionnée
sur une surface plane et que la surface de l'attelle sur
laquelle on applique l'immobilisateur de tête QHI soit
propre et sèche.
1A
1B
2. Retirer la protection de l'autocollant situé au-dessous du
QHI en s'assurant que la partie noire reste collée au QHI
(Figure 1A).
3. Placer le QHI (Figure 1B) au centre de la partie supérieure
de l'attelle à proximité du trou 1° côté tête (pour localiser le
trou 1° se référer à la Figure 4).
4. Appuyer sur le QHI de sorte que l'autocollant adhère
parfaitement à la surface (Figure 1B).
1C
Une fois le QHI correctement appliqué, il sera possible
d'utiliser le velcro pour détacher et attacher le coussin
pendant le nettoyage et la désinfection ou selon les besoins

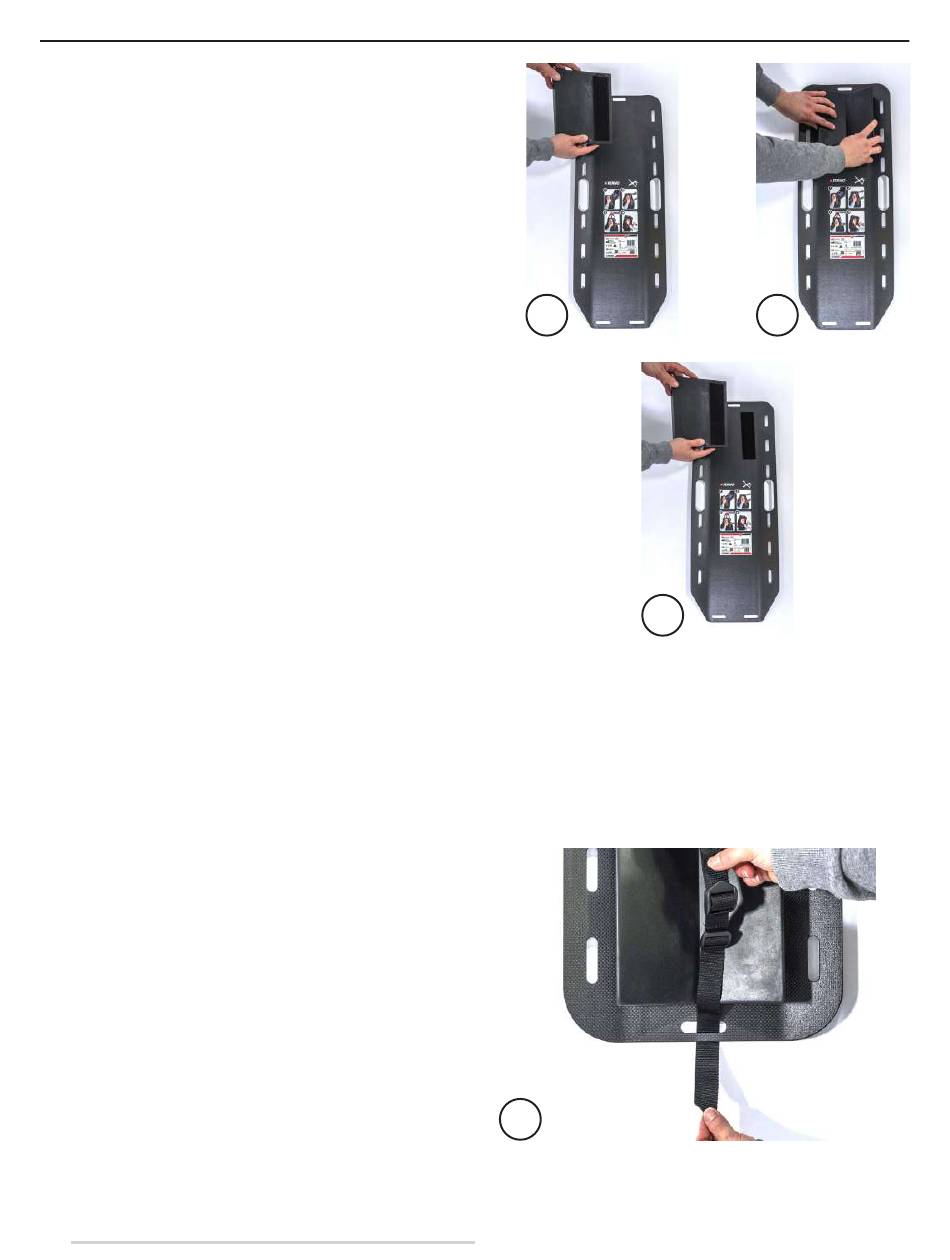

Figure 1 - Application immobilisateur de tête QHI
(Figure 1C).
3.3.2 Assemblage du triangle
immobilisateur de tête
Pour appliquer correctement le triangle immobilisateur de
tête, suivre les instructions suivantes :
1. Insérer la petite sangle supérieure du triangle
immobilisateur de tête dans le trou 1° de la planche, en
passant de l'intérieur vers l'extérieur de l'attelle d'extraction
(Figure 2A).
2A
Figure 2A - Introduction de la petite sangle supérieure
du triangle immobilisateur de tête
10
© Ferno s.r.l. Rel.05042024
