13.5 Installation du profil arrière

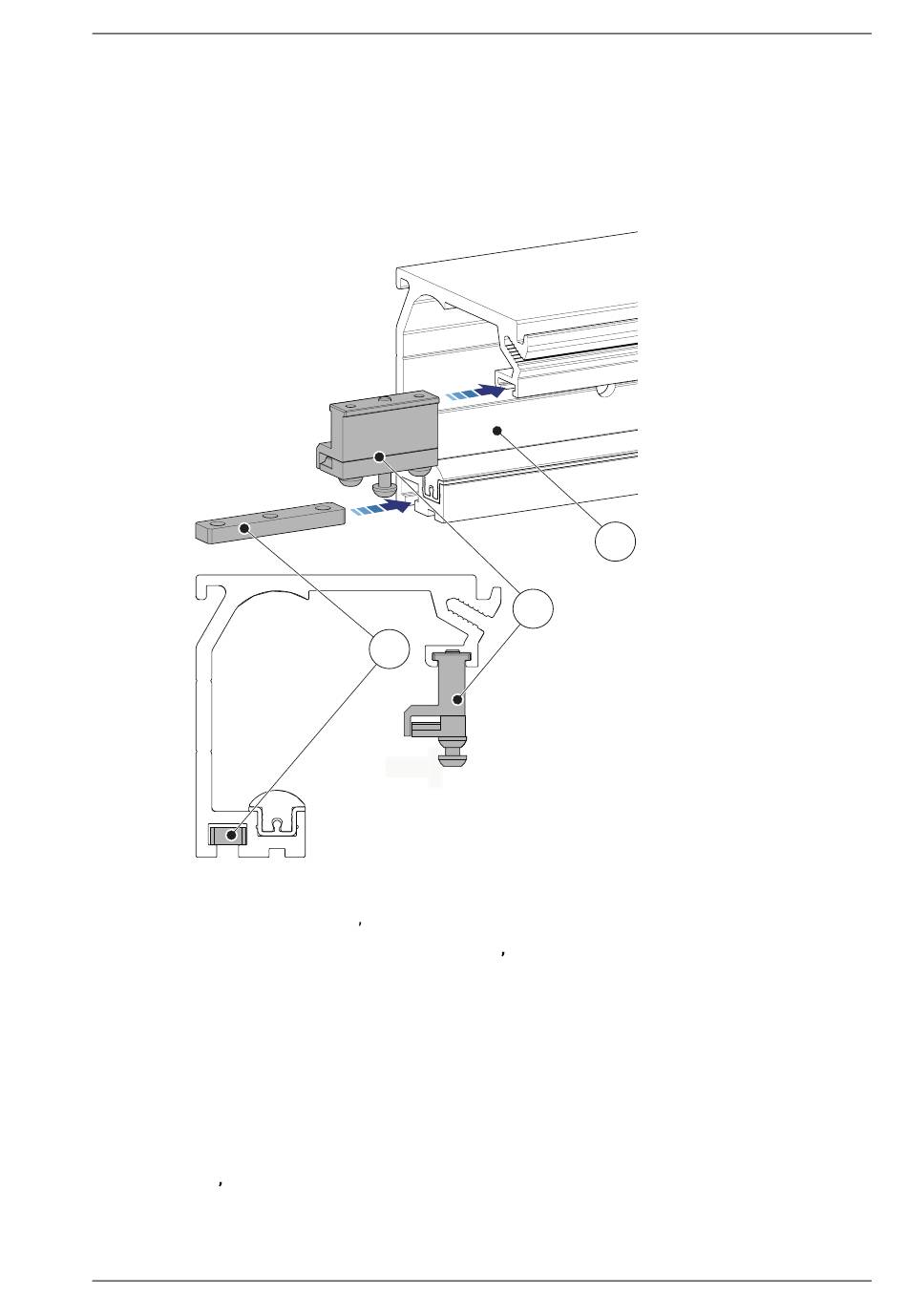

Insérer les supports de courroie (1), 1 pour une porte simple et 2 pour une porte double. Insérer
également les barres d'écrous (2), 3 pour une porte simple et 6 pour une porte double, dans
la poutre arrière (3) avant de la fixer.
Traçage et fixation
Déterminer la hauteur d installation à partir du point le plus haut du sol fini :
a Mesurer la hauteur du vantail y compris l adaptateur de porte.
b DH+ 85 mm pour l'installation sans guide au sol sur le seuil.
DH+ 90 mm avec 8 mm rail au sol/guide au sol monté en applique pour le système antipanique
PSB.
DH+ 98 mm avec 13 mm rail guide au sol monté en applique.
c Marquer la hauteur d'installation sur le mur comme indiqué sous les points
dans l'image ci-dessous.
d Percer le trou, puis y mettre des chevilles pour la vis du trou de serrure.
e Accrocher le support dans le profil arrière dans serrure et serrer délicatement.
f S assurer que la poutre arrière est plate et compenser les éventuels affaissements aux extré-
mités. Marquer le reste des trous de fixation.
g Déposer le profil arrière.
1020148-fr-FR-4.0
Bi-part (6x)
2
Single (3x)
Edition 2022-12-22
3
Bi-part (2x)
1
Single (1x)
1
2
3
13 Installation mécanique
Support de courroie
Barre d'écrous
Poutre arrière
a) et b) indiqués
