5
Installation des éléments électriques
RISQUE DE CHOC ÉLECTRIQUE OU D'ÉLECTROCUTION. Cette pompe doit être installée par un électricien certifié ou un professionnel
AVERTISSEMENT
qualifié en respectant le Code national de l'électricité et tous les codes et règlements en vigueur. Une mauvaise installation est une source
de danger électrique pouvant provoquer des blessures graves, voire la mort, aux utilisateurs, aux installateurs ou autres à la suite d'une
décharge électrique, en plus de poser un risque de dommage matériel.
Débranchez toujours l'alimentation électrique de la pompe au disjoncteur avant son entretien. Le non-respect de cette règle
risque de provoquer des blessures graves, voire la mort, aux utilisateurs, aux personnes responsables de l'entretien ou autres à
la suite d'une décharge électrique.
Lisez l'ensemble des instructions avant tout entretien de la pompe.
Remarque : TOUJOURS réinstaller le couvercle d'entraînement sur le compartiment de filage lorsque la pompe est laissée
sans surveillance lors de l'entretien. Cela empêchera les corps étrangers (eau, poussière, etc.) de s'accumuler dans le système
d'entraînement.
Remarque : Lorsque vous branchez la pompe à un système d'automatisation (systèmes de contrôle IntelliTouch
SunTouch
et centre de communication IntelliComm
®
directement au disjoncteur. Lorsque vous utilisez un système d'automatisation, veillez à ce qu'aucune lumière ou aucun autre
appareil ne soit branché au même circuit.
Câblage
1.
Assurez-vous que tous les disjoncteurs et interrupteurs sont
en position d'arrêt avant de procéder au câblage du moteur.
CHARGE STOCKÉE – Attendez au moins
AVERTISSEMENT
60 secondes avant de procéder à l'entretien.
2.
Assurez-vous que la tension de l'alimentation est conforme
aux exigences figurant sur la plaque signalétique du moteur.
Des dommages permanents au moteur peuvent se produire
en cas de non-respect de ces exigences.
3.
Pour connaître les tailles de câblage et les directives
générales pour l'installation électrique, veuillez suivre les
spécifications définies dans le Code national de l'électricité
et autres codes locaux au besoin.
4.
Utilisez un protecteur de cordon et veillez à ce que tous les
branchements électriques soient propres et bien serrés.
5.
Coupez les fils à la longueur appropriée de façon à ce qu'ils
ne se chevauchent pas ni ne se touchent lorsqu'ils sont
branchés.
6.
Réinstallez le clavier après avoir effectué le câblage de
la pompe en branchant le couvercle dans la connexion
des câbles de l'entraînement et en plaçant le clavier dans
l'orientation désirée à l'aide des quatre (4) vis de coin.
Remarque : Assurez-vous que le câble du clavier n'est pas
pincé entre le système d'entraînement et le clavier lorsque
vous le réinstallez.

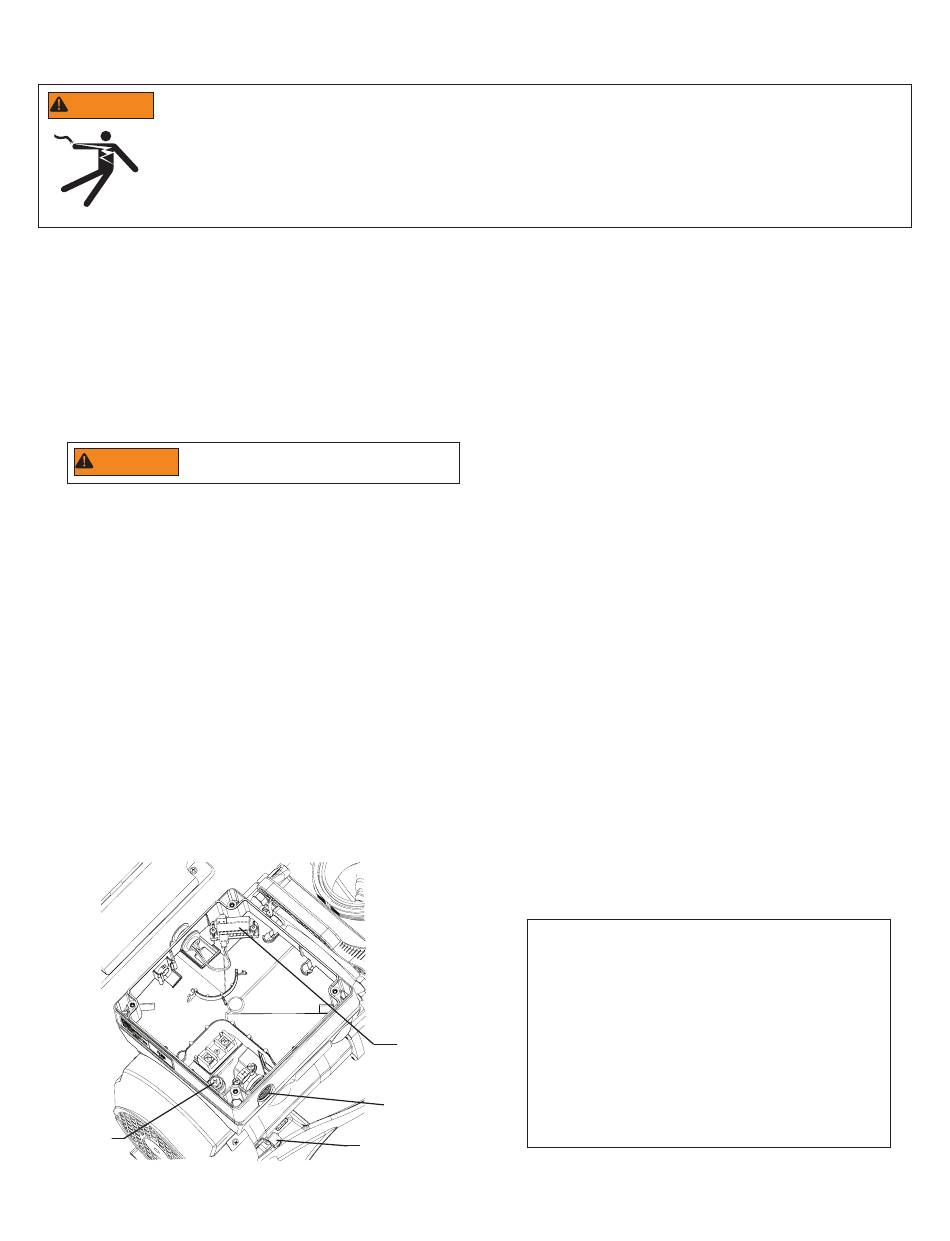

Branchement
du câble de
mise à la terre
(vis verte)
Compartiment de filage
Guide d'utilisation et d'installation des pompes à vitesse variable INTELLIFLO® VS+SVRS
), la pompe doit être alimentée en courant en tout temps en la branchant
®
Mise à la terre
1.
Mettez le moteur à la terre de façon permanente à l'aide de
la vis de mise à la terre verte, comme indiqué ci-dessous.
Utilisez le calibre et le type de fil spécifiés par le Code
national de l'électricité. Assurez-vous que le fil de mise à la
terre est relié à la mise à la terre d'un réseau de distribution
électrique.
2.
La pompe doit être raccordée en permanence à un disjoncteur
ou à une minuterie ou un relais à deux pôles.
Remarque : Si l'alimentation en c.a. est fournie à l'aide d'un
disjoncteur différentiel de fuite à la terre, la pompe doit être
câblée sur son propre circuit indépendant à moins qu'elle
ne soit utilisée conjointement avec un chlorateur au sel
de Pentair.
Liaison
1.
Liez le moteur à la structure conformément au Code national
de l'électricité. Utilisez un conducteur de raccordement
en cuivre d'un calibre d'au moins 8 AWG. Au Canada, un
conducteur de raccordement en cuivre d'un calibre d'au
moins 6 AWG est exigé. Faites passer un fil de la vis de la
cosse de liaison externe à la structure de liaison.
2.
Branchez le fil de la cosse accessible sur le moteur à toutes
les parties métalliques de la structure de la piscine ou du
spa et à tous les équipements électriques, tous les conduits
métalliques et toute la tuyauterie métallique à moins de 5 pi
(1,52 m) des murs intérieurs de la piscine ou du spa. Faites
passer un fil de la vis de la cosse de liaison externe à la
structure de liaison.
Remarque : Lorsque la pompe est démarrée et
arrêtée en la coupant de la source de courant à
l'aide d'un relais ou d'une minuterie, un dispositif
à deux pôles doit être utilisé pour distribuer et
couper le courant aux deux BORNES DE LA LIGNE
D'ALIMENTATION.
Branchement du
Pentair propose des disjoncteurs différentiels de fuite
câblage de
à la terre à deux pôles de 20 A (nº de pièce PA220GF)
l'entraînement
qui assurent une protection personnelle de 6 mA
Port pour
tout en respectant les normes du Code national de
conducteur NPT
l'électricité de 2008 à aujourd'hui pour les pompes
de 1/2 po
pour piscine.
Cosse de liaison
, EasyTouch
,
®
®
