Fonctionnement
Procédure de décompression
Effectuer la procédure de décompression
chaque fois que ce symbole apparaît.
Cet équipement reste sous pression tant que la
décompression n'a pas été effectuée manuellement.
Pour éviter de graves blessures provoquées par
du fluide sous pression, comme des injections
sous-cutanées, des éclaboussures de fluide et des
pièces en mouvement, respecter la Procédure de
décompression une fois la distribution terminée et
avant un nettoyage, une vérification ou un entretien
de l'équipement.

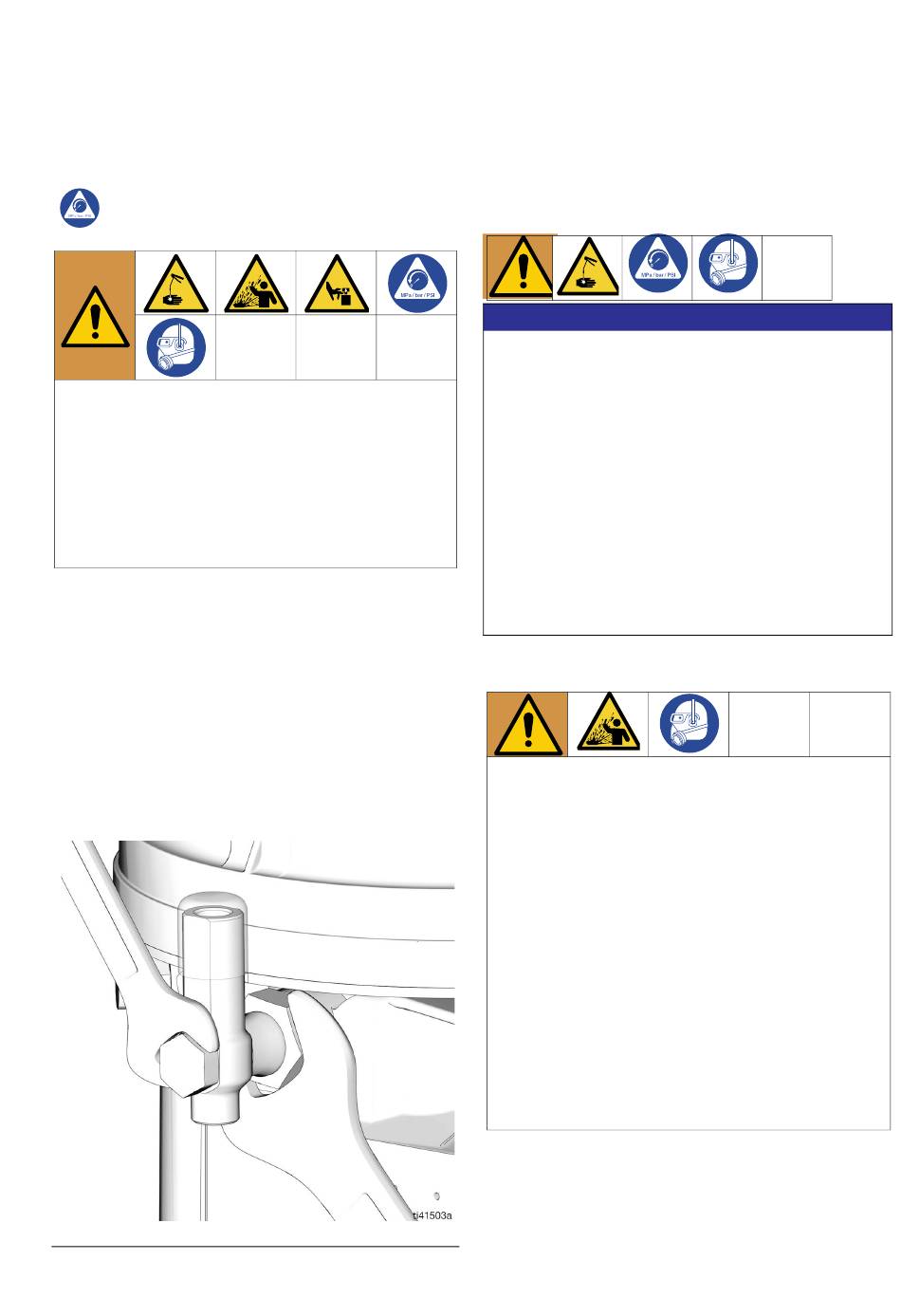

Relâcher la pression dans l'élément de pompe
à l'aide de deux clés travaillant dans des directions
opposées sur l'élément de pompe et le raccord
d'élément de pompe pour desserrer lentement
le raccord uniquement jusqu'à ce que le raccord
soit desserré et qu'aucun lubrifiant ou air ne s'en
échappe. Répéter l'opération pour chaque élément
de pompe installé (F
. 15).
IG
REMARQUE : Pour ne pas modifier le volume de
sortie, ne pas desserrer l'élément de la pompe lors
du desserrage du raccord de l'élément de pompe.
F
. 15
IG
3A8942G
Branchement à des raccords
auxiliaires
Ne pas fixer un équipement sans support à des rac-
cords auxiliaires, comme des orifices de remplissage
et l'élément de pompe. Fixer un équipement sans
support à ces raccords peut endommager le boîtier
de manière irréparable.
•
Utiliser toujours deux clés travaillant dans des
directions opposées pour raccorder quoi que
ce soit à l'élément de pompe ou aux raccords
auxiliaires. Voir F
IG
•
Serrer les raccords de l'élément de pompe
au couple de (5,6 N•m).
•
Lors du raccordement de l'élément de pompe
dans le boîtier, serrer au couple de 5,6 N•m.
Vannes de décompression
Pour éviter la surpression, qui peut entraîner une
rupture de l'équipement et des blessures graves,
une vanne de décompression appropriée pour
le système de lubrification doit être installée
à proximité de chaque sortie de la pompe pour
réduire les augmentations involontaires de pression
dans le système et protéger la pompe G5 contre
tout dommage.
•
Utiliser uniquement une vanne de décompres-
sion conçue pour une pression nominale
ne dépassant pas la pression de service
de tout composant installé dans le système.
Voir Spécifications techniques, page 38.
•
Installer une vanne de décompression
proximité de chaque sortie de la pompe,
avant tout raccord auxiliaire.
REMARQUE : Une vanne de décompression peut
être achetée auprès de Graco. Voir Pièces, page 34.
Fonctionnement
AVIS
. 15 à titre d'exemple.
17
