2. Principe de fonctionnement du module SLR

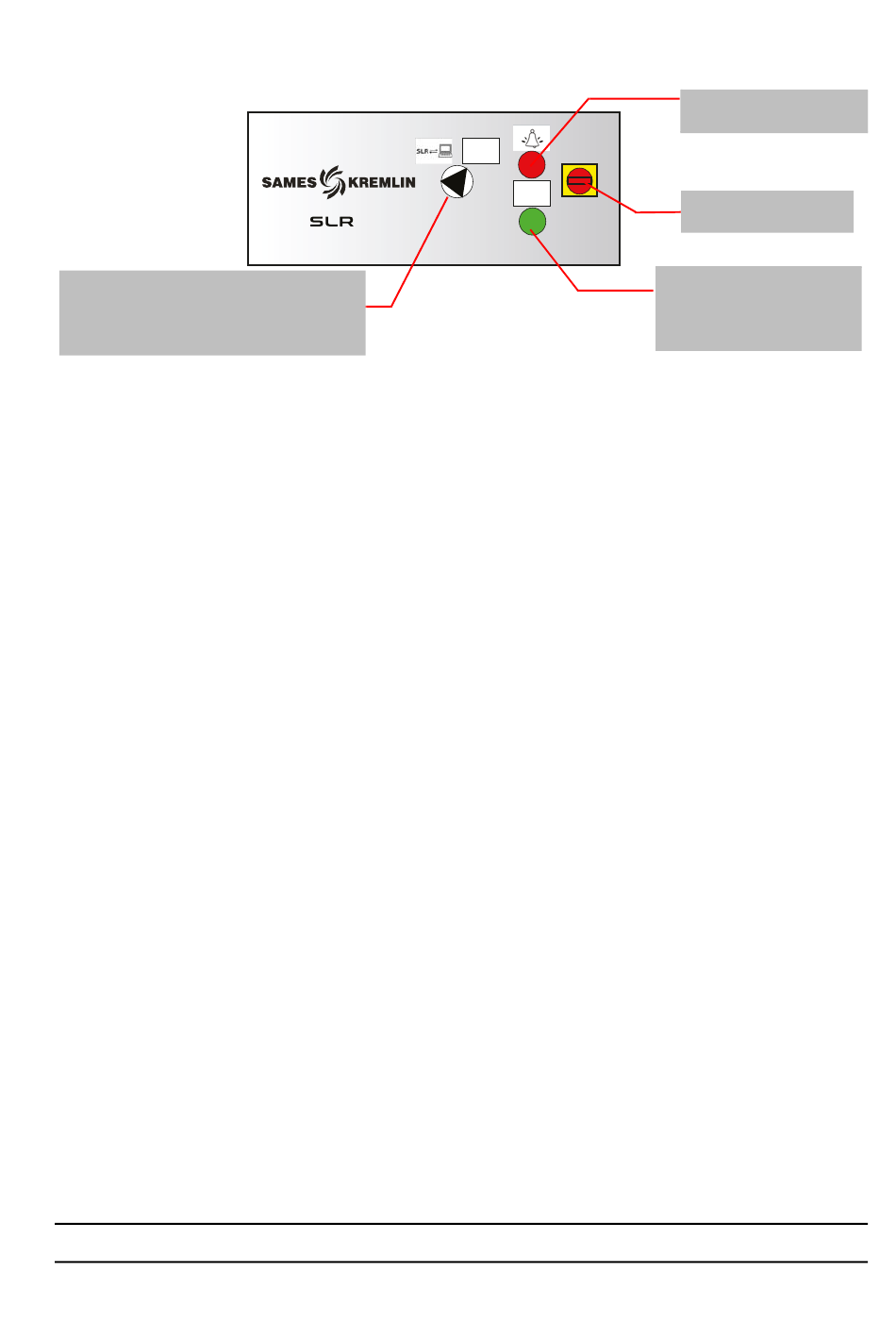

Commutateur lumineux vert
- Mode local (SLR à droite)
- Mode distant (à gauche)
Voyant: Mode SBOX demandé validé
2.1. Mise sous tension
Le module SLR est mis sous tension via l'interrupteur général, situé en face avant.
Un porte fusible 2*16 Am (dans le rack), protège l'installation en cas de défaut.
A la mise sous tension, la tension 24VDC de contrôle est validée.
Le micro-automate (à l'arrière du rack) fonctionne en mode RUN.
Les modules SBOX sont alimentés en 24VDC (Carte rotation turbine, pressostat, etc...).
2.2. Mise en service
Pour mettre en service l'installation, les conditions suivantes doivent être respectées:
• Pas d'arrêt d'urgence (extérieur ou arrêt d'urgence situé sur le côté gauche de l'armoire SLR).
• Autorisation extérieure de mise en marche validée (condition câblée venant de l'exté-
rieur bornier XC1).
• Présence air palier S-BOX-Maître s'il s'agit d'un module SBOX BELL.
• Présence air palier S-BOX-Esclave s'il s'agit d'un SBOX BELL et si celui-ci est activé (com-
mutateur de sélection de marche à ON).
• Ventilation cabine en marche (condition câblée venant de l'extérieur bornier XC1).
L'opérateur peut alors appuyer sur le bouton poussoir lumineux ON, ce qui activera le contac-
teur général.
Lorsque l'installation est en service :
• Le voyant du bouton poussoir vert SLR est activé.
• Les GNM sont alimentés en 230 VAC (voyant vert sur GNM).
• La vanne d'air général est activée.
• Les modules périphériques présents (GPC, PFS et REV 800) sont alimentés.
2.3. Contrôle et signalisation
Bouton poussoir lumineux vert sur ON:
• Mise en service installation
• Acquittement défaut arrêt urgence (relais de sécurité PILZ)
• Acquittement défaut SLR
• Voyant Activé: installation en service
Voyant rouge DEFAUT:
• Présence défaut SLR
Commutateur mode DISTANT / LOCAL :
• Mode local: SBOX contrôlé localement depuis le SBOX maître par l'opérateur.
• Mode distant: SBOX contrôlé à distance, via des ordres provenant de l'extérieur (bornier XC2).
• Voyant vert: indique que le Mode sélectionné du SBOX (Pulvérisation – Rinçage tête- Rin-
çage – Purge) est validé.
Indice de révision : E - Juillet 2017
SLR
ON
8
Voyant de signalisation
de présence défaut
Interrupteur général
de mise sous tension
Bouton poussoir lumineux
vert:
- Mise en service
- Acquittement défaut
6424
