5.2. Mise sous tension
Le module GPC est alimenté en 230 VAC, lorsque le module SLR est en service.
L'alimentation 24 VDC interne est en service et l'écran de contrôle est en fonctionnement.
5.3. Mode de fonctionnement
Le module GPC est contrôlé depuis l'écran tactile, l'interface homme machine (IHM).
Il existe 4 modes de fonctionnement pour chaque pompe:
• STOP
• MANUEL
• AUTOMATIQUE
• DISTANT

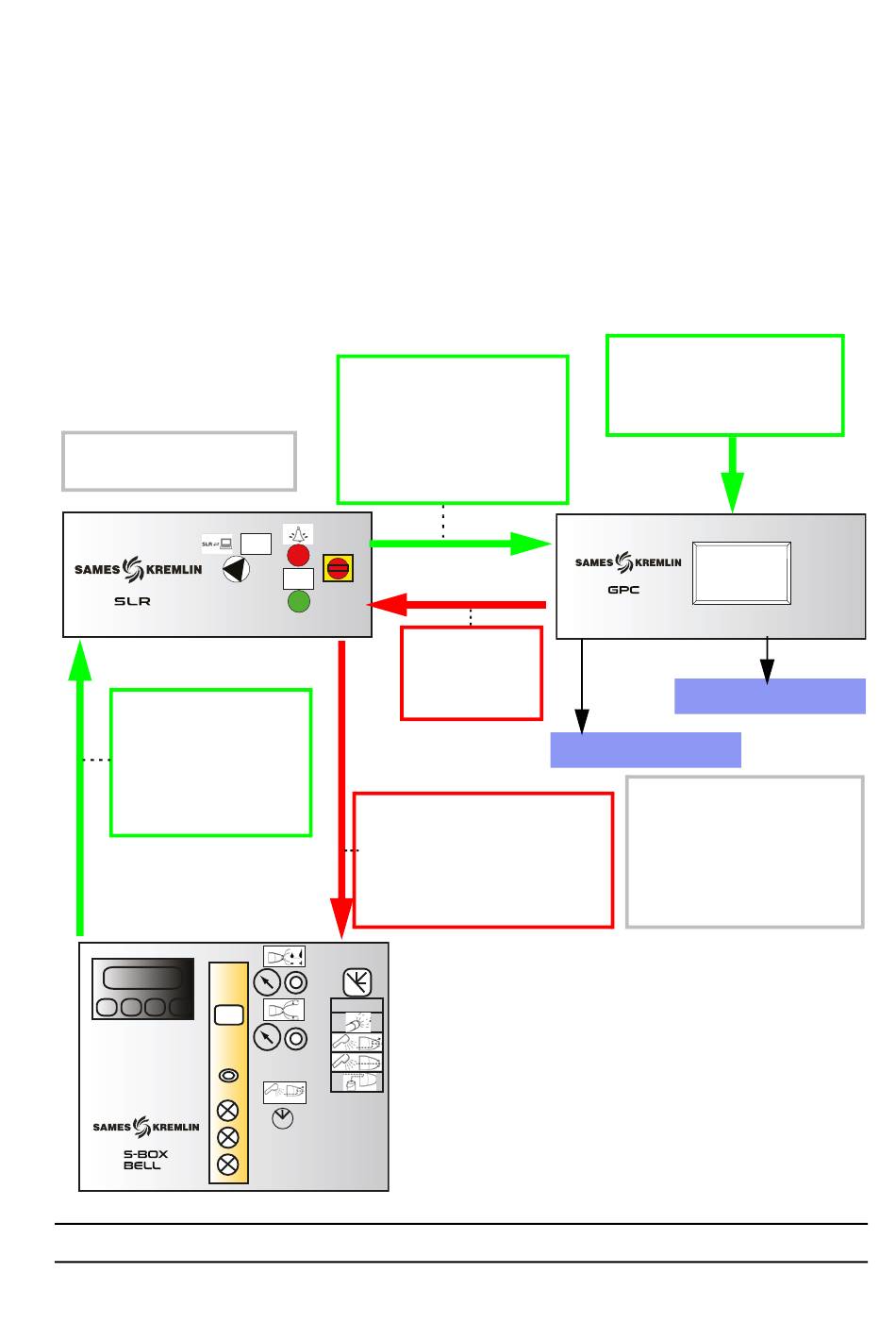

5.4. Principales interfaces
Autorisation demande de
modes de fonctionnement
Demande de mode au
SLR :
- Pulvérisation
- Rinçage tête (BELL)
- Purge
- Rinçage circuit
Indice de révision : E - Juillet 2017
Alimentation 2*230Vac
Information du SLR vers
GPC:
- Pulvérisation
- Purge
- Rinçage circuit
SLR
ON
- Retour de
marche pompe
- Défaut général
Contrôle :
- Pulvérisation: GNM-YV51/PT
- Rinçage tête: YV56/58 (BELL)
- Rinçage circuit: YV51/PT
- Purge circuit: YV53/PD
STOP
Air 0 Sol
Commandes extérieures:
(Mode distant)
Marche pompe
Consigne débit
Pompe à engrenage 2
32
Pompe à engrenage 1
Modes de fonctionnement
du GPC:
STOP
MANUEL
AUTOMATIQUE
DISTANT
6424
