Connexion
Manuel de configuration POSIDYN® SDS 5000
Section de câble max.
Raccordement
Raide
Flexible
Flexible avec embout sans bague
plastique
Flexible avec embout sans bague
plastique
2 conducteurs de section identique
avec double embout

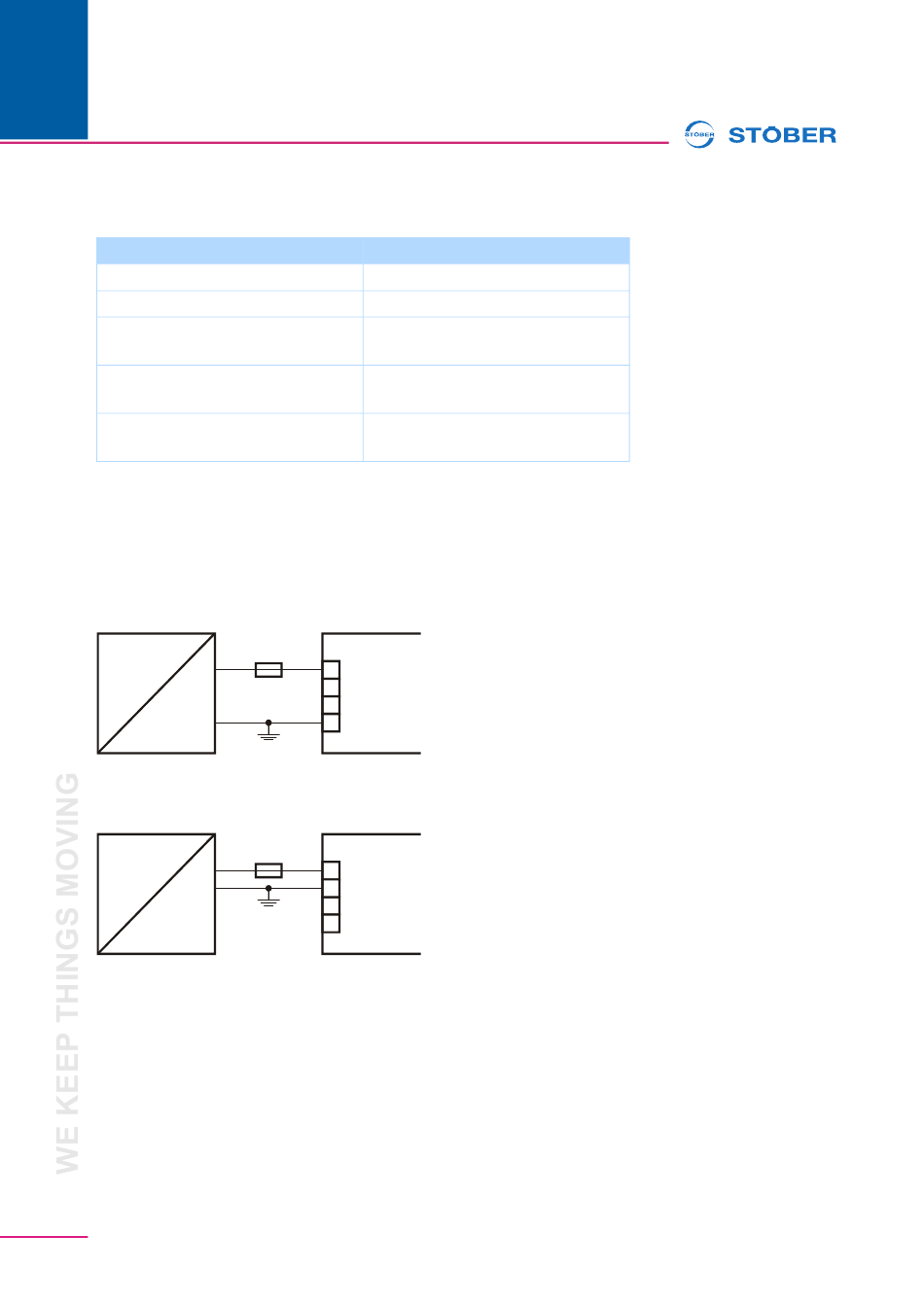

Connexion (exemple)
En cas d'alimentation 24 V en boucle, quatre appareils max. peuvent être alimentés sur une ligne. Pour une
utilisation conforme à la norme UL, un fusible 4 A doit impérativement être monté sur la ligne d'alimentation
24 V. Le fusible doit être homologué selon la norme UL 248.
Tailles 0, 1 et 2
AC
24V
Taille 3
AC
24V
80
Section de câble max. [mm
1,5
1,5
1,5
0,5
—
Convertisseur
X11
4A
+
+
_
_
Convertisseur
X11
4A
+
_
+
_
2
]
