Câblage de l'interface numérique ModBus RTU (J1)
4.6.1
Présentation générale du câblage de l'interface ModBus
Pour relier l'
à un contrôleur numérique, un API ou une IHM, branchez l'alimentation et la
masse aux bornes appropriées précédemment mentionnées. Ces signaux numériques sont reliés
aux bornes RS485A et RS485B du bornier. Voir figure ci-dessous.

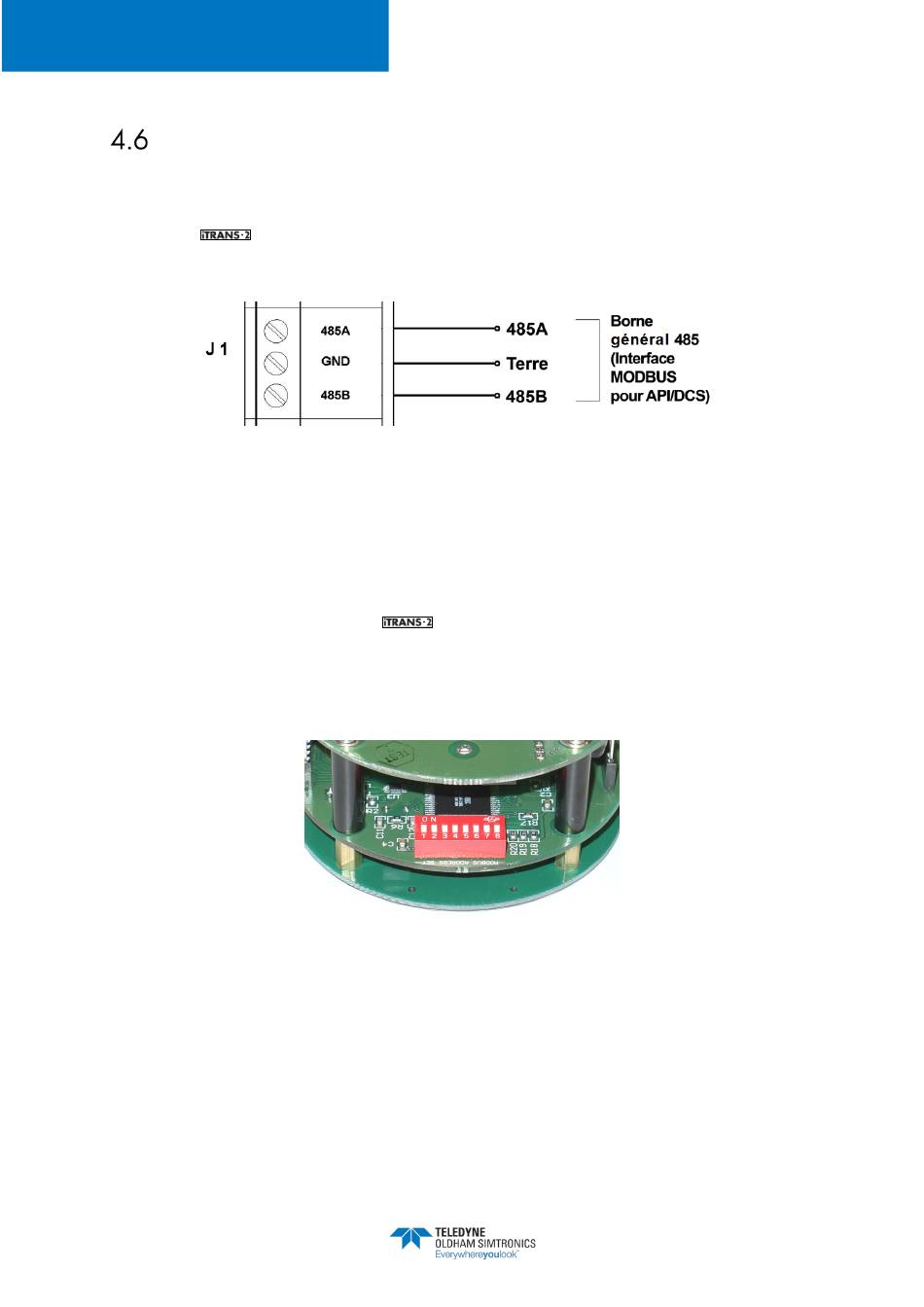

Figure 17 : schéma de câblage pour l'interface ModBus.
4.6.2
Configuration
électronique
Le groupe de 8 interrupteurs DIP, localisé à l'arrière du module électronique, configure l'adresse
esclave de l'interface ModBus pour l '
comprise entre 1 et 255. Utilisez les interrupteurs DIP pour définir la représentation binaire de
l'adresse souhaitée. Le repère « 1 » correspond au bit zéro, et le repère « 8 » au bit 7. ON
correspond à « 1 » logique et OFF à « 0 » logique. Se référer à l'annexe B en ce qui concerne
les équivalences entre les valeurs hexadécimales et décimales.
Figure 18 : groupe des 8 interrupteurs de configuration de l'adresse esclave de l'interface ModBus.
77036007-FR
Revision 7.0
DÉTECTEUR DE GAZ À POSTE FIXE À 1 OU 2 TÊTES DE MESURE
de
l'adresse
ModBus
. L'adresse peut être définie sur une plage de valeurs
iTRANS 2
ET 2 SORTIES ANALOGIQUES
MANUEL D'UTILISATION
sur
le
module
17
