iTRANS 2
DÉTECTEUR DE GAZ À POSTE FIXE À 1 OU 2 TÊTES DE MESURE
ET 2 SORTIES ANALOGIQUES
MANUEL D'UTILISATION
IMPORTANT : cet appareil ne doit pas être utilisé dans des zones sujettes à de fortes
perturbations électromagnétiques, ce qui réduirait sa fiabilité.
AVERTISSEMENT : les câbles utilisés pour le raccordement de l'
doivent posséder une
température d'utilisation admissible d'au moins 90 °C.
REMARQUE : pour les installations utilisant des conduits en zones classées, un joint de scellement
pour l'entrée d'alimentation et les capteurs déportés doit être prévu à moins de 45 cm (18 pouces)
de l'unité principale.
REMARQUE : mettez l'
hors tension avant de procéder aux branchements.
Câblage des relais (J1, J5 et J6)
Raccordez les asservissements à l'
en utilisant les trois connecteurs relais illustrés en Figure
5. Le relais d'alarme basse est activé lorsque le seuil de l'alarme basse est atteint. Ce contact est
de type non verrouillable, normalement ouvert (NO). Le relais d'alarme haute est activé lorsque
le seuil de l'alarme haute est atteint. Ce contact est de type non verrouillable, normalement ouvert
(NO). Le relais de défaut est activé en cas de défaut et à la mise sous tension de l'
. Ce
contact est de type normalement fermé (NC). En cas de défaut, le contact s'ouvre. Voir la Figure
9 en ce qui concerne le câblage des relais.
REMARQUE : Il est recommandé de ne pas utiliser les relais intégrés pour la commande directe
des asservissements. Les relais intégrés devront, par contre, être utilisés pour le pilotage de relais
auxiliaires de puissance plus importante reliés aux asservissements (feu flash, sirène, ventilateur
d'extraction, etc.).

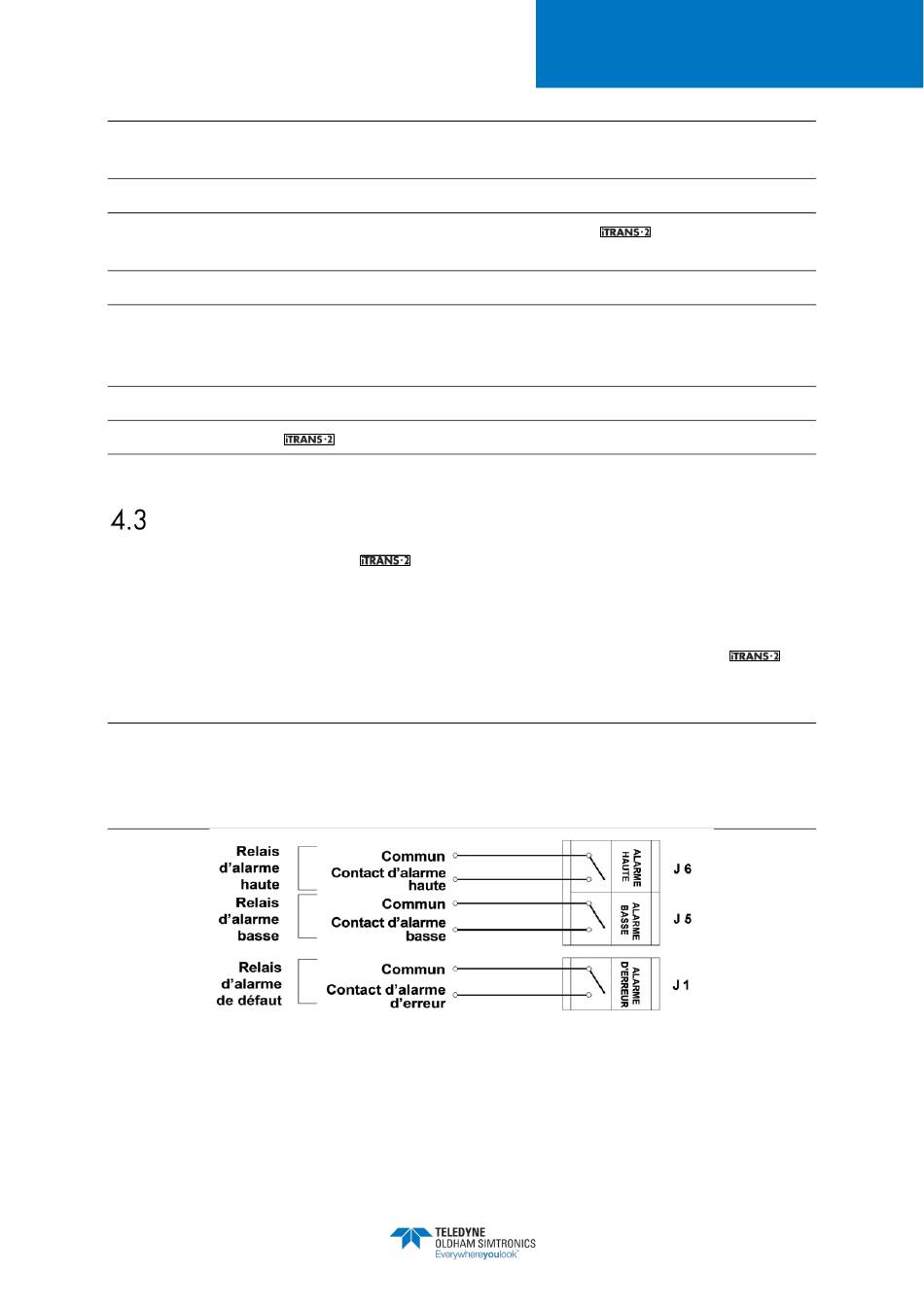

Figure 9 : connecteurs des relais d'alarme et de défaut J6, J5 et J1.
12
77036007-FR
Revision 7.0
