Dans le cas d'une manipulation non intrusive, deux contacts magnétiques permettent la
programmation sans démontage du couvercle. Un aimant sera positionné au-dessus du contact
magnétique approprié (au travers de la vitre), sans que l'aimant ne touche physiquement les
contacts. Les contacts magnétiques se situent aux emplacements illustrés en figure suivante.

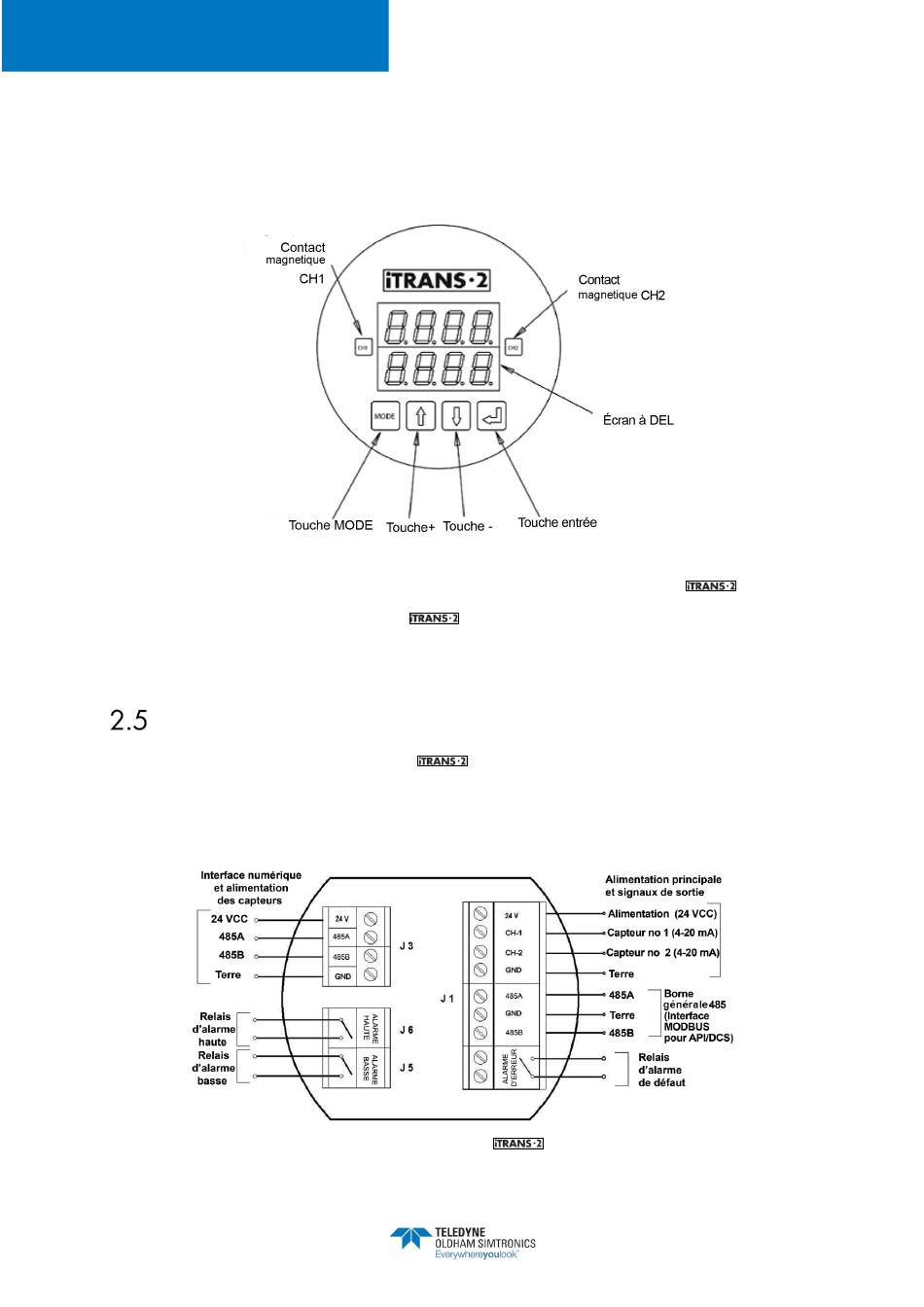

Figure 4 : emplacement des touches d'accès et des contacts magnétiques de l'
La programmation du détecteur de gaz
détails au 5.
Modules électroniques
Les modules électroniques du détecteur
câblage et de configuration du système. Le module électronique de l'unité principale est illustré
en Figure 5. Le module électronique d'un capteur déporté est illustré en Figure 6. Les détails de
câblage font l'objet du 4.
Figure 5 : module électronique de l'
