TELEDYNE OLDHAM SIMTRONICS ITRANS 2 Manuel D'utilisation page 22

iTRANS 2
DÉTECTEUR DE GAZ À POSTE FIXE À 1 OU 2 TÊTES DE MESURE
ET 2 SORTIES ANALOGIQUES
MANUEL D'UTILISATION

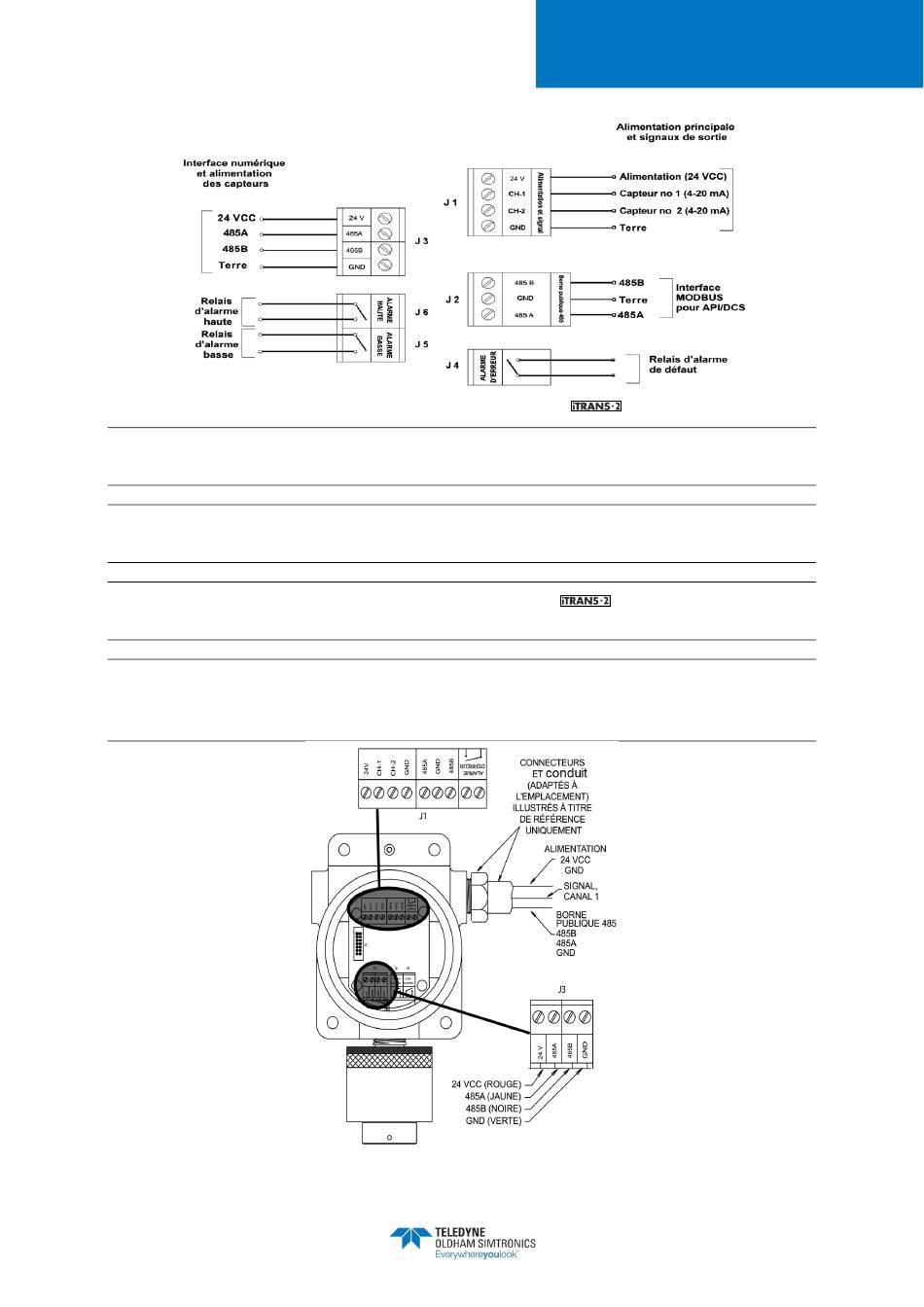

Figure 11 : connecteur du capteur J3 sur l' .
REMARQUE : pour une configuration à double capteurs, placez les deux fils de la même couleur
dans le bornier approprié et serrez fermement.
REMARQUE : utilisez un câble blindé n 18 AWG (0,9 mm²) pour les capteurs déportés. La
o
distance maximale est de 200 mètres.
REMARQUE : lors du câblage des capteurs déportés sur l' « 485 B » sur J3 doit être
reliée à « B- » dans le boîtier du capteur déporté et « 485 A » sur J3 doit être reliée à « A+ ».
REMARQUE : pour les capteurs déportés ou autonomes, quatre borniers sont disponibles dans
le boîtier du capteur déporté. Ces borniers forment un bloc et suivent la même configuration de
câblage que celle définie ci-dessus.
Figure 12 : schéma de câblage pour un capteur intégré unique.
14 77036007-FR
Revision 7.0
