4.2.1. Assemblage du détecteur
Vérifier la présence du joint torique au niveau de la portée ADF, s'assurer que cette dernière
est correctement graissée et qu'elle ne présente pas de rayures ou « coups » visibles.
Raccorder les connecteurs sur leur embase comme décrit dans le paragraphe « Connexion
électrique ».
Emboîter le boîtier principal sur le socle en arrangeant l'excès de câble dans le socle.
Lorsque la position angulaire adéquate est obtenue, mettre en place et serrer
correctement les 2 vis de fixation
Boîtier sur support à -90°
Tête infrarouge à gauche
4.2.2. Orientation de la tête de communication
La tête de communication infrarouge peut être orientée de haut en
bas permettant d'optimiser le dialogue avec la TLU600. Il faut
éviter d'orienter la tête vers la lumière du soleil.
Une fois la position adéquate obtenue, bloquer la vis d'arrêt pour
fixer le réglage.
Une clé mâle 6 pans de 1.5mm est nécessaire pour serrer la vis
Ne pas toucher à la vis d'anti-démontage de la tête infrarouge, masquée par
l'étiquette « Ne pas retirer ».
MultiXplo / MultiTox
Boîtier sur support à 0°
Tête infrarouge en face

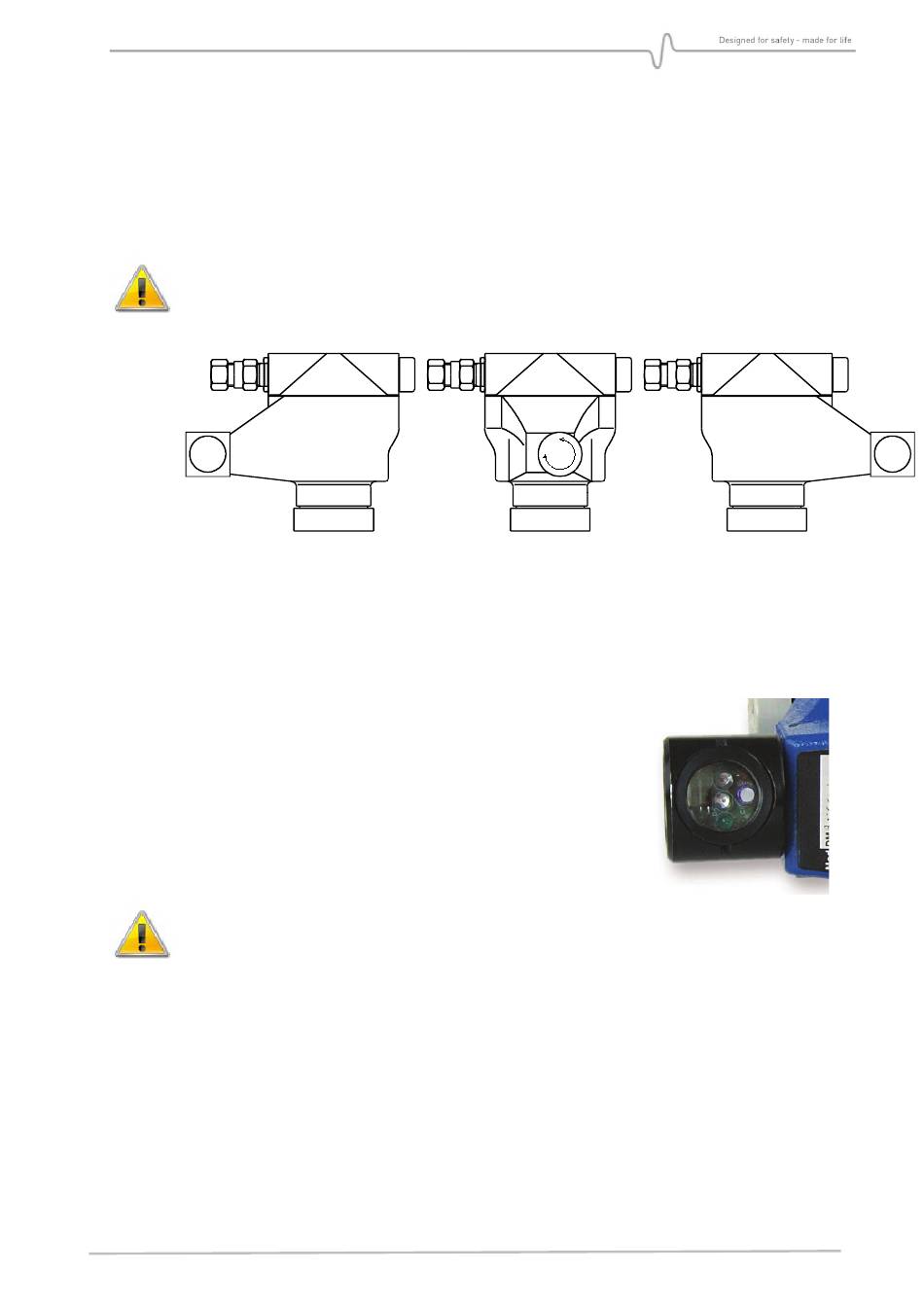

Figure 4 : Orientation du boîtier
Page 21 / 60
Boîtier sur support à +90°
Tête infrarouge à droite
NOSP15361-Rev 10
