4.3.11. Raccordement Entrée Ex05 ou de type sonde externe
Il est possible de configurer un appareil avec une sonde explosimètre, du type EX05,
déportée ou SX202 en montage sonde externe. Dans cette configuration, l'entrée est de type
explosimètre (X) et la cartouche de type (E).
Avec le raccordement d'une sonde externe
(SX202, MTHX), la dénomination de l'appareil est
donc :
DM-**6-****-X**-#*-***-*-C-*
Avec le raccordement d'un boitier de type EX05 ou
EX09, la dénomination de l'appareil est donc :
DM-**6-****-W**-E*-***-*-*-*
Dans ce cas, l'une des entrées de presse-étoupe,
ou un accessoire positionné à la place de la
cartouche permet la liaison entre le capteur hôte
et l'appareil.

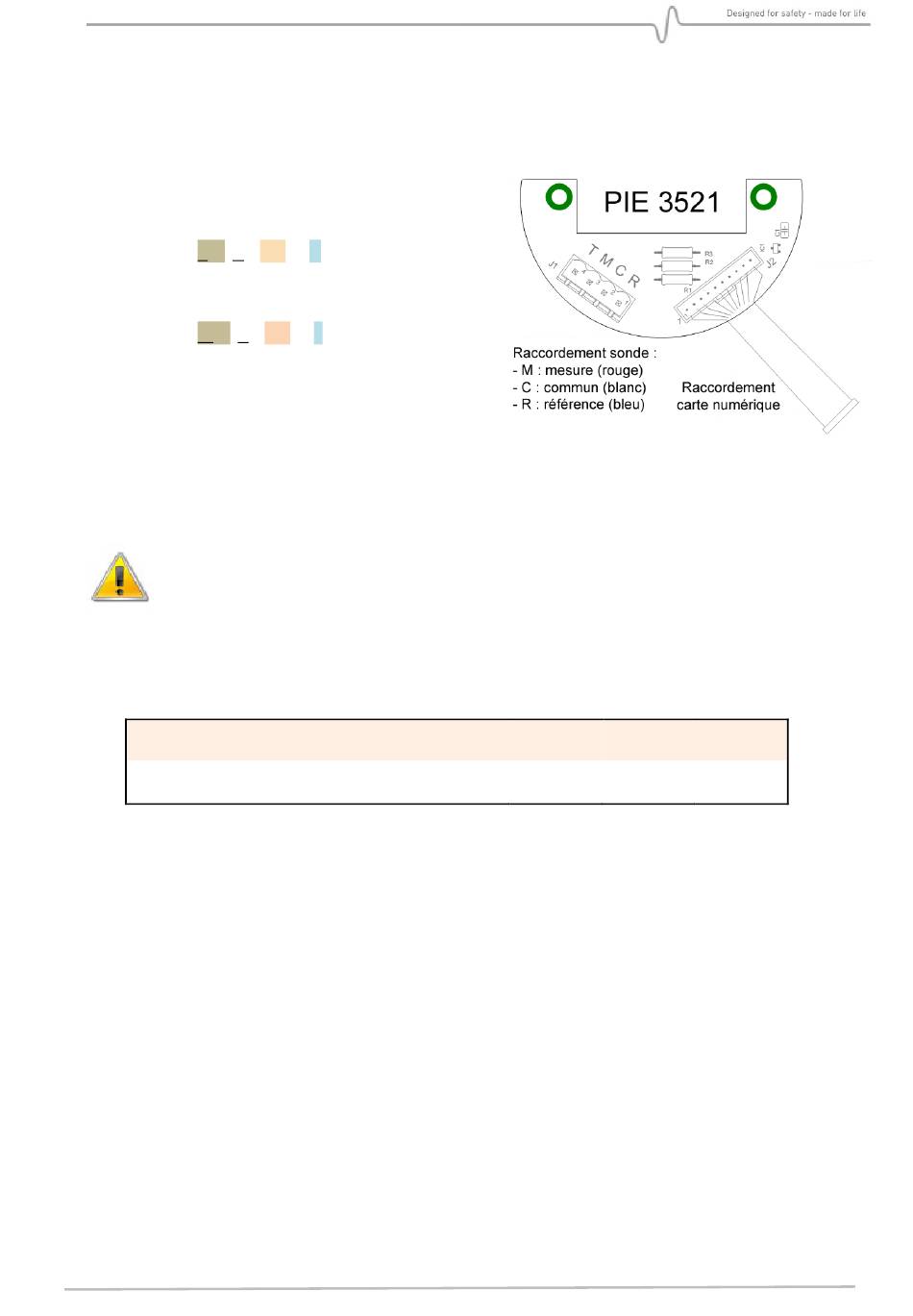

Une carte électronique supplémentaire (PIE 3521) est ajoutée au-dessus de la carte
numérique de manière à gérer cette entrée analogique.
L'utilisation de cette carte entraine le raccordement entre le 0V de l'alimentation
et la masse du boitier
La section des fils du câble de raccordement de la sonde doit être comprise entre 0.9 et
1.5mm². Le tableau ci-dessous indique les longueurs de câble maximales en fonction de la
section de câble.
Section minimale conducteur cuivre en mm² (AWG)
Longueur maximale
MultiXplo / MultiTox
0,5 (20)
/
Page 31 / 60
0,9 (18)
1,5 (16)
15 m
30 m
NOSP15361-Rev 10
