4.3.8. Résistance de fin de ligne
Pour les installations ATEX/IECEx, la résistance de fin de ligne doit être placée
à l'intérieur du boitier sur les connecteurs, et câblée suivant les prescriptions
ci-dessous.
La résistance de fin de ligne permet à un automate équipé de la fonction de contrôle de ligne
de s'assurer de la continuité du câble relais.
La résistance doit ensuite être placée sur le connecteur du contact de relais à surveiller.
Un écartement minimal de 10 mm entre la résistance et le bornier ou toute autre pièce
voisine doit être respecté.

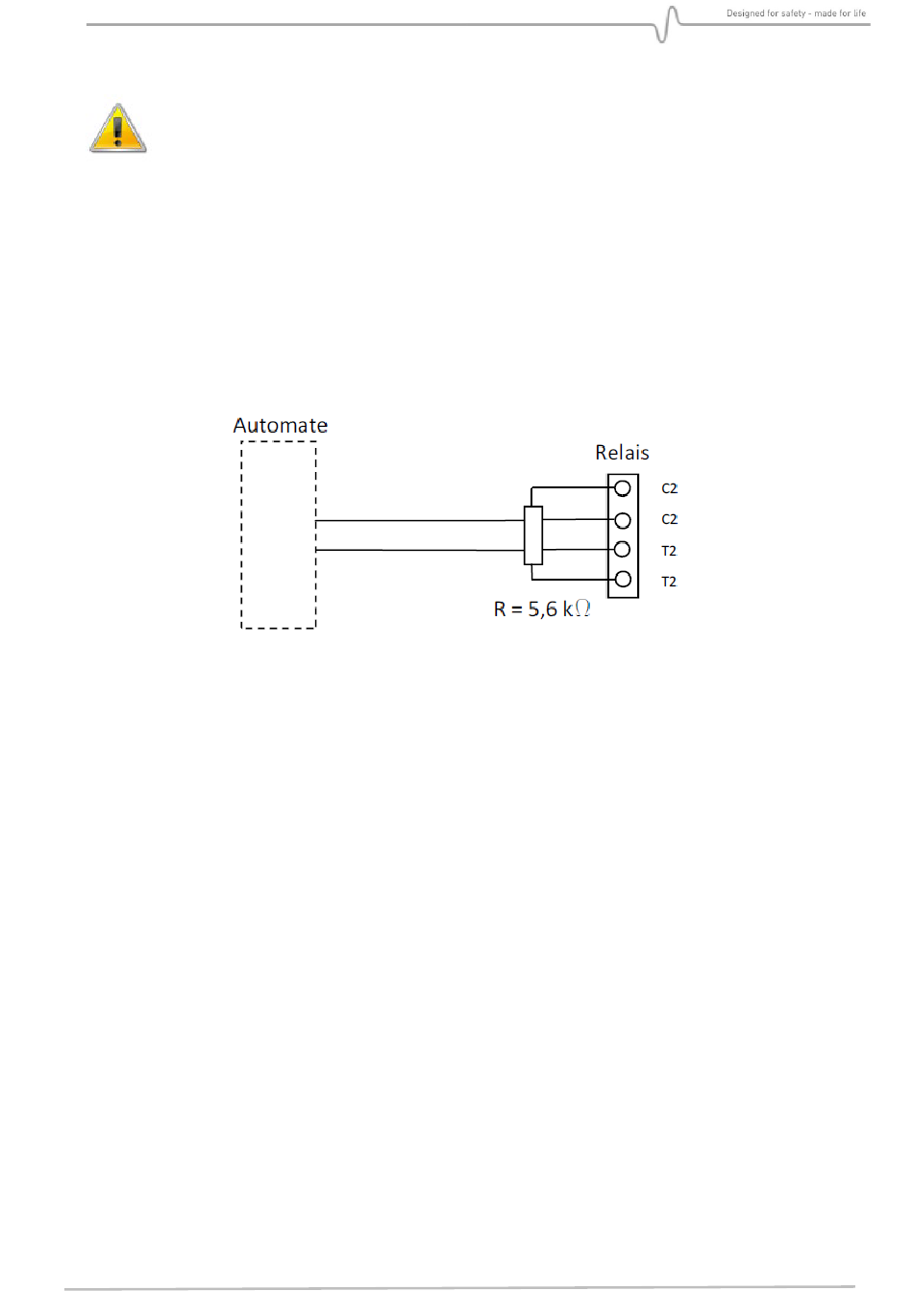

Exemple de raccordement :
Remarque :
La valeur de R1 est donnée à titre indicatif. Elle doit respecter les conditions suivantes :
puissance 5 Watts minimum,
•
dissipation maximale de 2.5 Watts.
•
MultiXplo / MultiTox
Page 28 / 60
NOSP15361-Rev 10
