4.2. Montage
Monter le socle à l'aide de deux vis M6.
Il est préférable de fixer le socle avec le presse-étoupe vers le bas de manière à éviter les
infiltrations d'eau. Si la configuration impose de monter ce dernier horizontalement (cas
général pour les versions gaz), il est alors conseillé de faire une à deux boucles anti-goutte
avec le câble, à l'entrée du presse-étoupe.
Lors du montage du presse-étoupe (en option), si aucun couple de serrage n'est spécifié par
le fabriquant, on peut considérer qu'un couple de serrage de 20N.m +/-10% soit le plus
adapté.
Sur les boîtiers en Inox les bouchons pour l'entrée des câbles sont scellés avec de la Loctite.
Si un des bouchons est déplacé ou enlevé, il devra être scellé à nouveau en utilisant de la
Loctite ou un équivalent.
Sur les boîtiers en Aluminium les bouchons sont équipés de joints d'étanchéité.

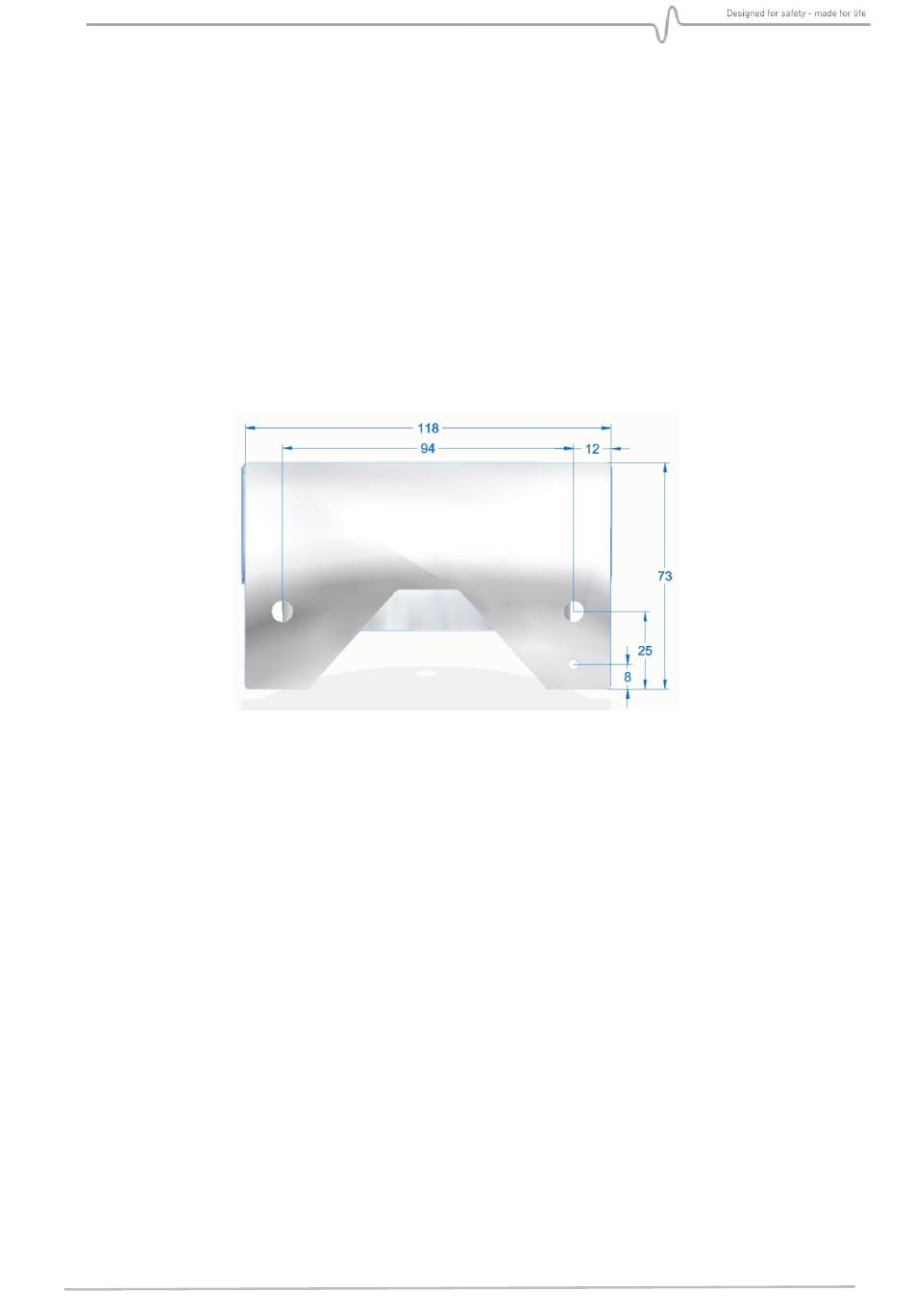

Figure 3 : Dimensions de perçage pour fixation du support
MultiXplo / MultiTox
Page 20 / 60
NOSP15361-Rev 10
